製品概要
機能と利点
- 5000:1 のTrue Color PWM™調光比
- 1.5A、45Vスイッチを内蔵
- 100mVハイサイド電流センス
- オープンLED保護
- 調整可能な周波数：250kHz～2.5MHz
- 広い入力電圧範囲：
- 3V～30Vで動作
- 40Vまでの過渡保護
- 昇圧、降圧および昇降圧モードで動作
- PMOS LED切断用ゲートドライバ
- 定電流および定電圧レギュレーション
- CTRLピンにより、10:1のアナログ調光を実現
- 低いシャットダウン電流：<1μA
- 4mm×4mm 16ピンQFNパッケージと16ピンTSSOPパッケージ
製品概要
LT3517は、LEDをドライブするために設計された1.5A、45Vスイッチ内蔵の電流モードDC/DC コンバータです。このデバイスは昇圧、降圧、および昇降圧モードでLEDドライバとして動作します。従来の電圧ループと独自の電流ループを組み合わせることにより、定電流源または定電圧源として動作します。スイッチング周波数をプログラム可能なので、効率または部品サイズに合わせて外付け部品を最適化することができます。スイッチング周波数は外部クロック信号に同期可能で、LED電流は100mVセンス抵抗を使用して外部設定できます。外部PWM入力は最大5000:1のLED調光を行います。CTRLピンを使用して10:1の調光比を実現することもできます。
LT3517は実装面積の小さい16ピンQFN（4mm×4mm）パッケージと16ピンTSSOPパッケージで供給されます。このデバイスは定電圧アプリケーションと定電流アプリケーションのどちらにも完全なソリューションを提供します
アプリケーション
- ディスプレイ･バックライト
- 車載およびアビオニクス照明
- イルミネーション
- スキャナー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

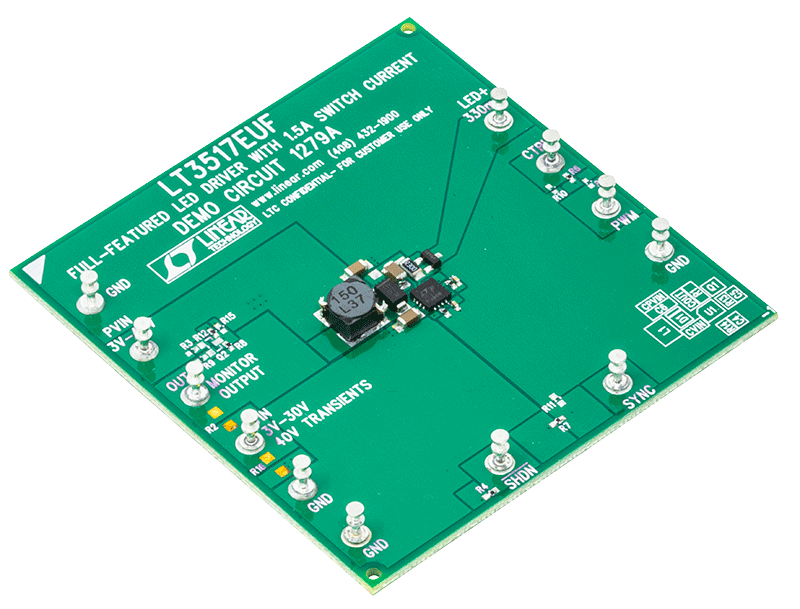

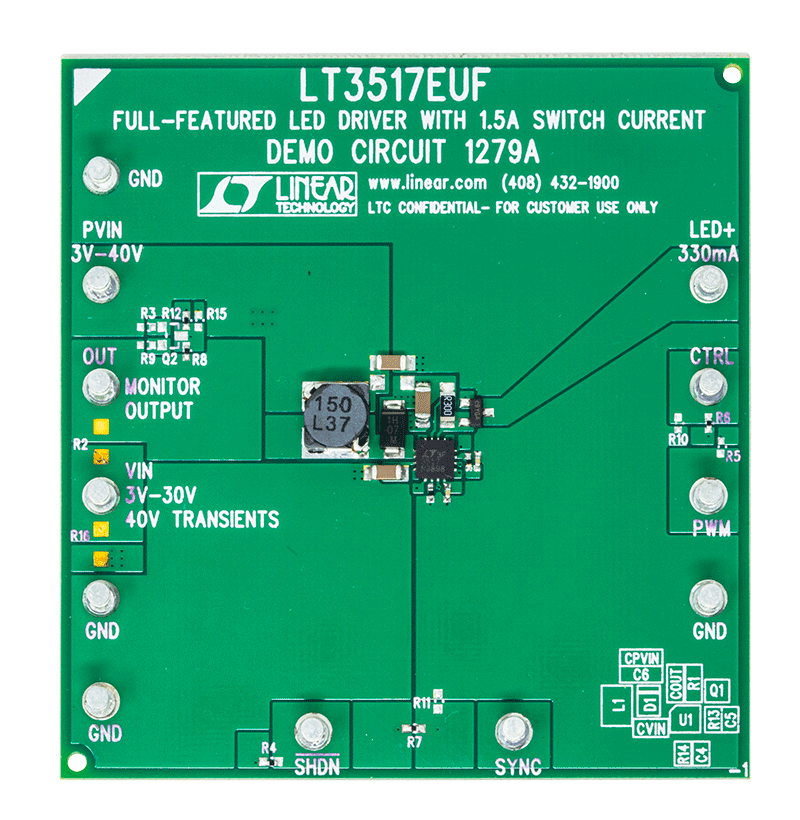

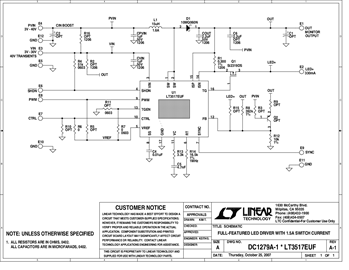

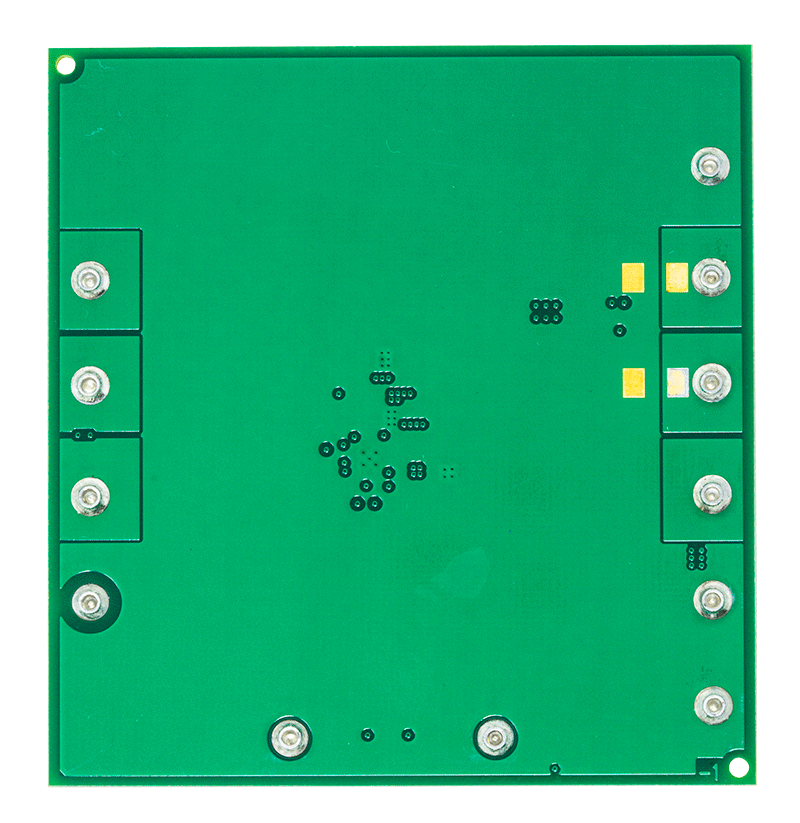

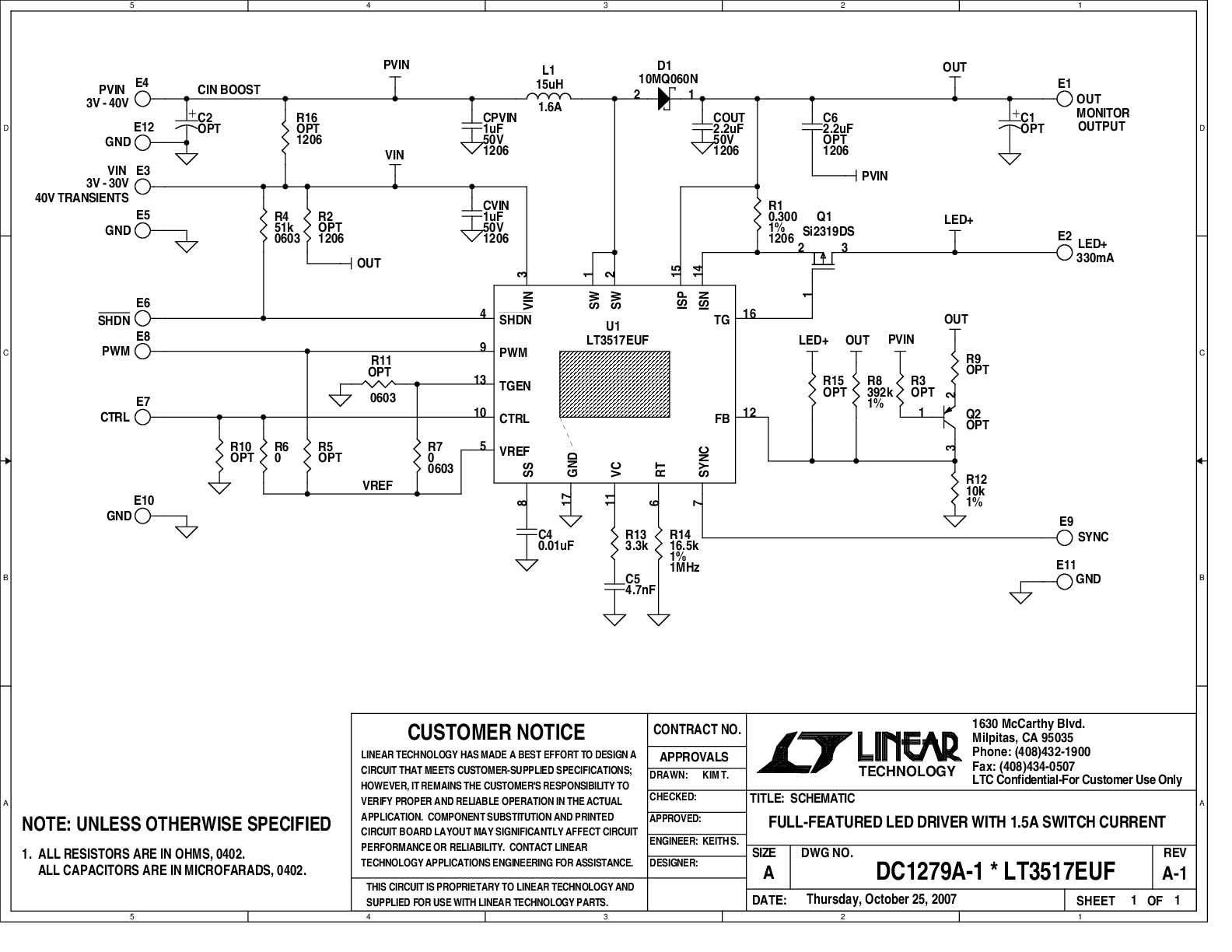

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3517
おすすめ製品
LT3517 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3517EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517EUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3517EUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3517HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517HUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3517HUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3517IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3517IUF#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT3517IUF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R518 Reliability Data |
