LT3514

製造中

デューティ・サイクル100%で動作するトリプル降圧スイッチング･レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：3.2V～36V (トランジェントは最大40V)
  • 3つの出力：2A、1A、1A
  • デューティ・サイクル100%で動作
  • 抵抗で設定する固定周波数
  • 短絡に対する耐性が高い
  • 広い同期周波数範囲：350kHz～2.2MHz
  • 逆位相スイッチングによりリップルを低減
  • 帰還電圧：800mV
  • 出力ごとに独立したRUN/SS（ソフトスタート）ピン
  • UVLOによるシャットダウン
  • 内部補償
  • サーマル・シャットダウン
  • 熱特性が改善された小型28ピン（4mm × 5mm）QFNパッケージ
  • 露出パッド型の24ピンTSSOP

LT3514は、3つの降圧レギュレータ（出力電流：2A、1A、1A）で構成されています。このデバイスの動作入力電圧範囲は広く、3.2V～36Vです。内蔵の昇圧レギュレータにより、各チャネルは最大100%のデューティ・サイクルで動作できます。LT3514は外付け部品点数を最小限に抑えるよう設計されているので、アプリケーション回路が簡単で小型になります。

LT3514はフォルト状態での動作が堅牢です。サイクルごとのピーク電流制限およびキャッチ・ダイオードによる電流制限検出により、このデバイスは過負荷状態時に保護されます。サーマル・シャットダウンにより、高温時にパワー・スイッチが保護されます。ソフトスタートは起動時のピーク・インダクタ電流を制御するのに役立ちます。

LT3514のその他の特長は、出力電圧のトラッキングおよびシーケンシング、設定可能な周波数、設定可能な低電圧ロックアウトです。また、すべての出力がレギュレーション状態であることを通知するパワーグッド・ピンを備えています。

LT3514はLT3504よりチャネル数が1つ（チャネル2）少なく、そのうちの1チャネル（チャネル3）の出力電流は1Aではなく2Aです。QFNパッケージのLT3514はLT3504とピン互換です。LT3504は4つの1A出力を備えています。


アプリケーション

  • 自動車用バッテリのレギュレーション
  • 産業用制御電源
  • ACアダプタ・トランスのレギュレーション
  • 分散電源のレギュレーション
LT3514
デューティ・サイクル100%で動作するトリプル降圧スイッチング･レギュレータ
Triple Buck Regulator LT3514 Start-Up and Shutdown Waveform. VIN (Top Trace) Is Ramped from OV Up to 8V and Then Back Down to 0V. The Other Three Traces Are the Output Voltages of All Three Channels Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2977
新規設計に推奨 正確な出力電圧測定を特長とする8チャネルPMBusパワーシステム・マネージャ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3514
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1980A

LT3514 Demo Board | 5.4V to 36VIN, Triple Output; VOUT1 = 5V @ 1A, VOUT2 = 3.3V @ 2A, VOUT3 = 1.8V @ 1A

今すぐ購入 詳細を表示

製品詳細

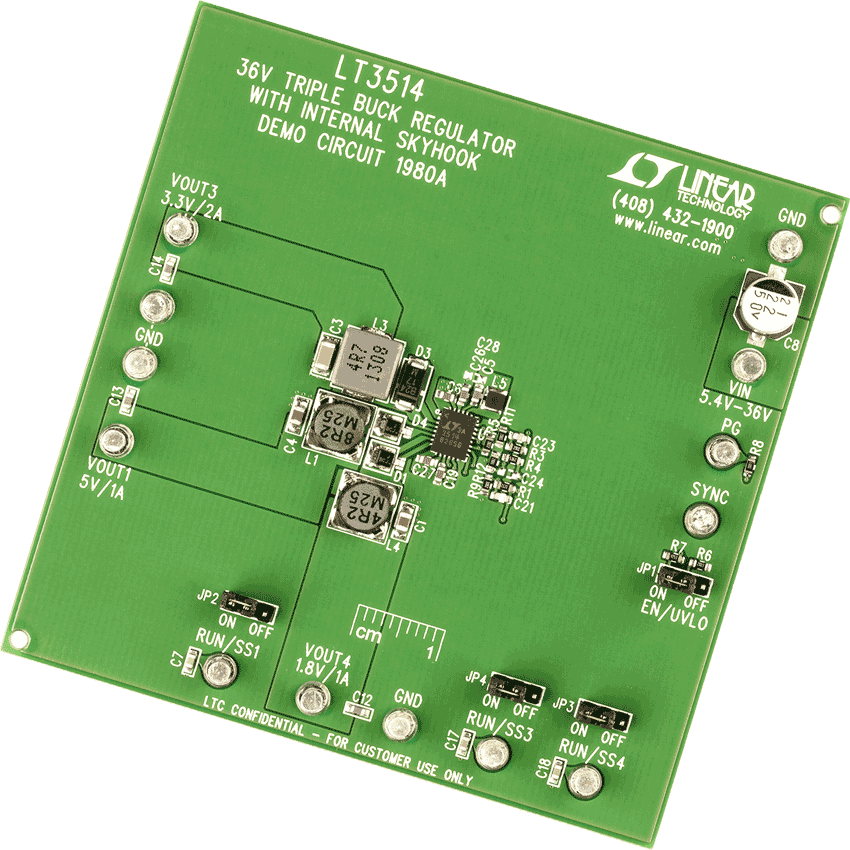

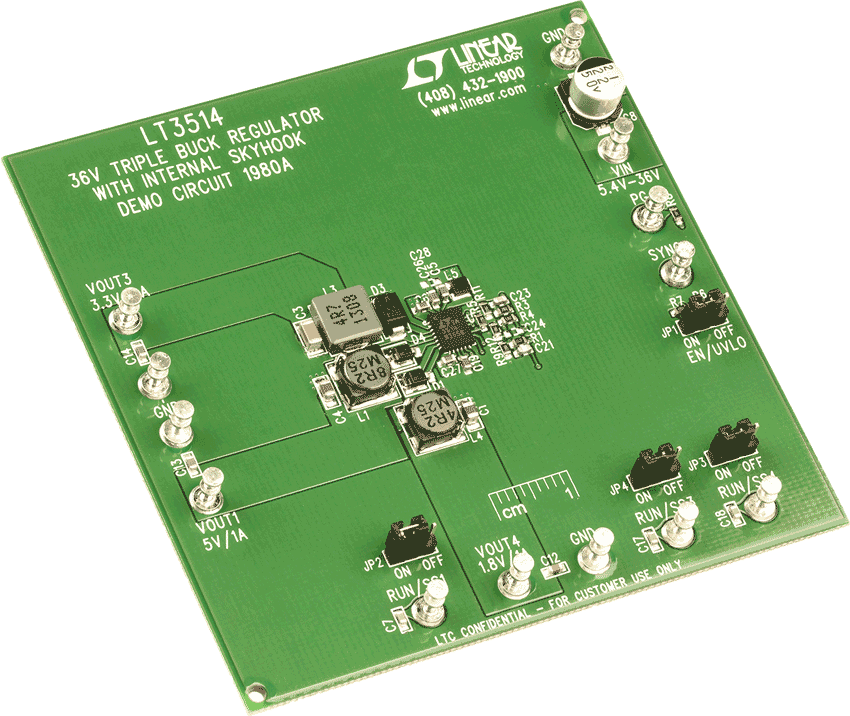

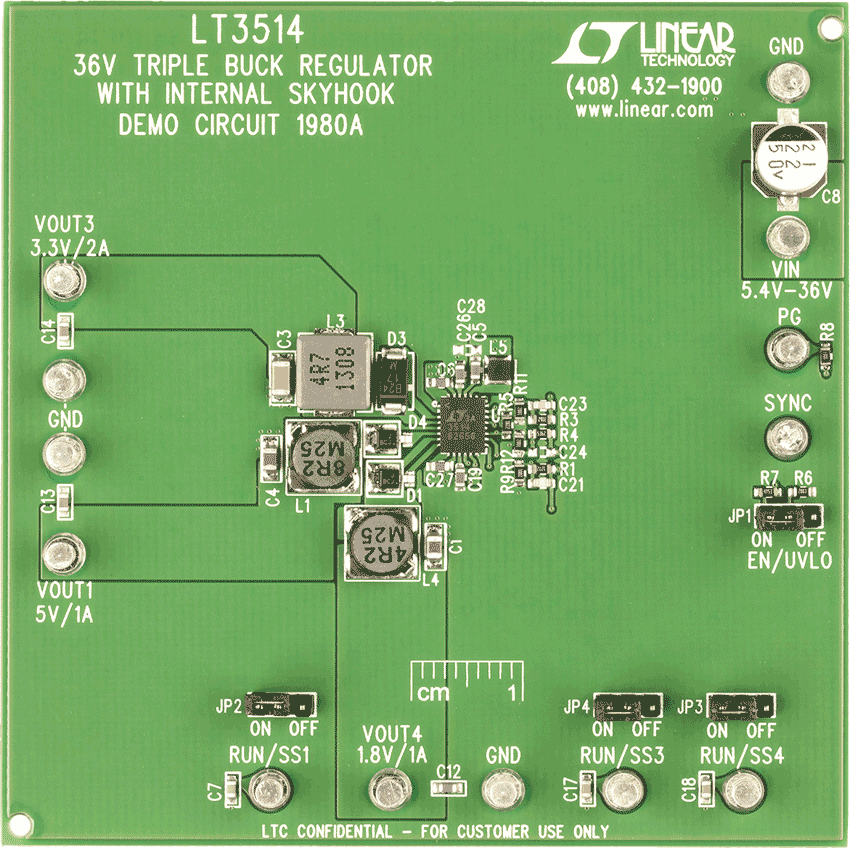

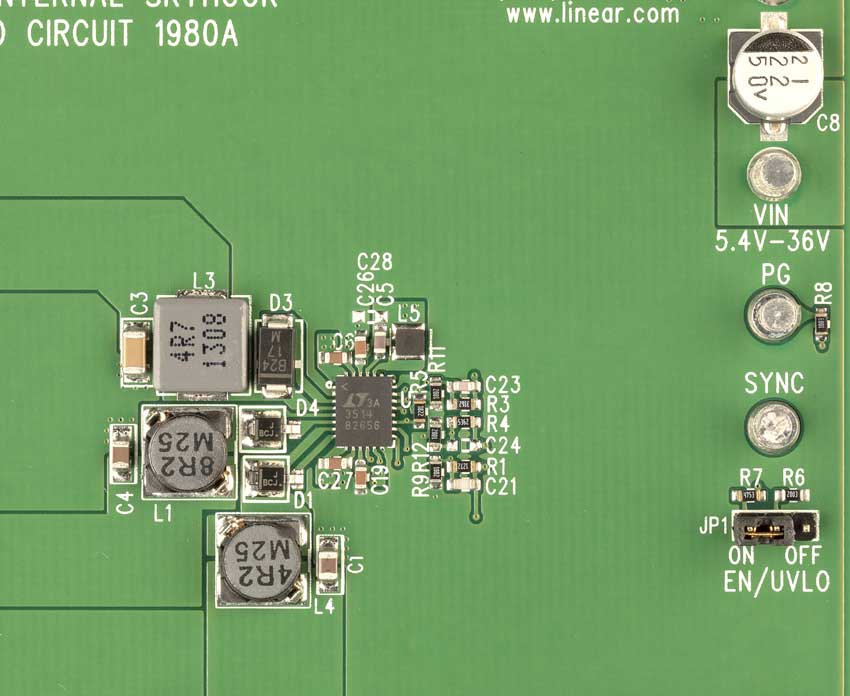

Demonstration circuit 1980A is a triple current mode PWM step-down DC/DC converter featuring the LT3514. The demo circuit is designed for 5V, 3.3V and 1.8V outputs from a 5.4V to 36V input. The current capability of 5V and 1.8V outputs is 1A and the 3.3V output is capable of 2A output. Individual soft-start and current limit for each output as well as frequency synchronous function simplify the complex design of triple-output power converters.
DC1980A
LT3514 Demo Board | 5.4V to 36VIN, Triple Output; VOUT1 = 5V @ 1A, VOUT2 = 3.3V @ 2A, VOUT3 = 1.8V @ 1A

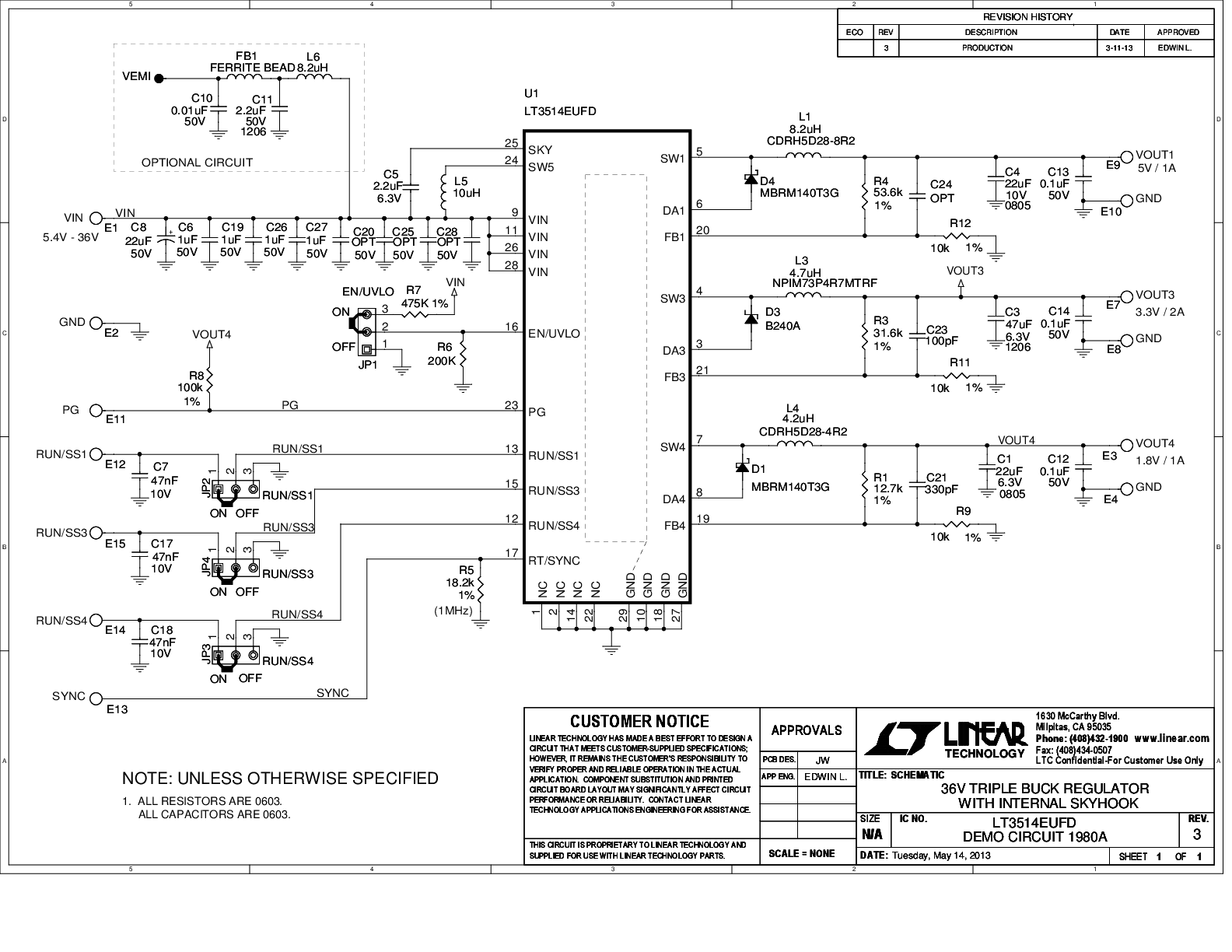

DC1980A Demo Board DC1980A Demo Board DC1980A Demo Board DC1980A Demo Board DC1980A - Schematic
