LT3507A

LDO付きトリプル・モノリシック降圧レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.07
特長
  • 広い入力電圧範囲: 4V~36V
  • パワー・スイッチを内蔵した3個のスイッチング・レギュレータ: 2.7A出力1個と1.8A出力2個
  • 外付けトランジスタを使用する低損失リニア・レギュレータ
  • 逆位相スイッチングによるリップルの低減

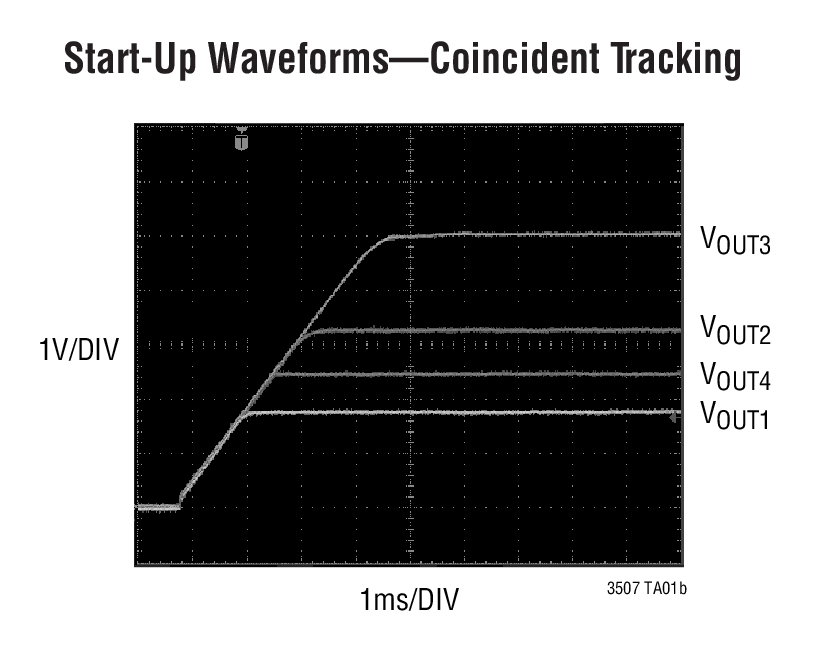

  • 個別の実行(RUN)、トラッキング/ソフトスタート、パワーグッド・インジケータにより、電源シーケンス制御を簡素化
  • 小型のインダクタとセラミック・コンデンサを使用
  • 調整可能な250kHz~2.5MHzのスイッチング周波数、全範囲で同期可能
  • ユーザーが設定可能な過電圧ロックアウトと低電圧ロックアウト

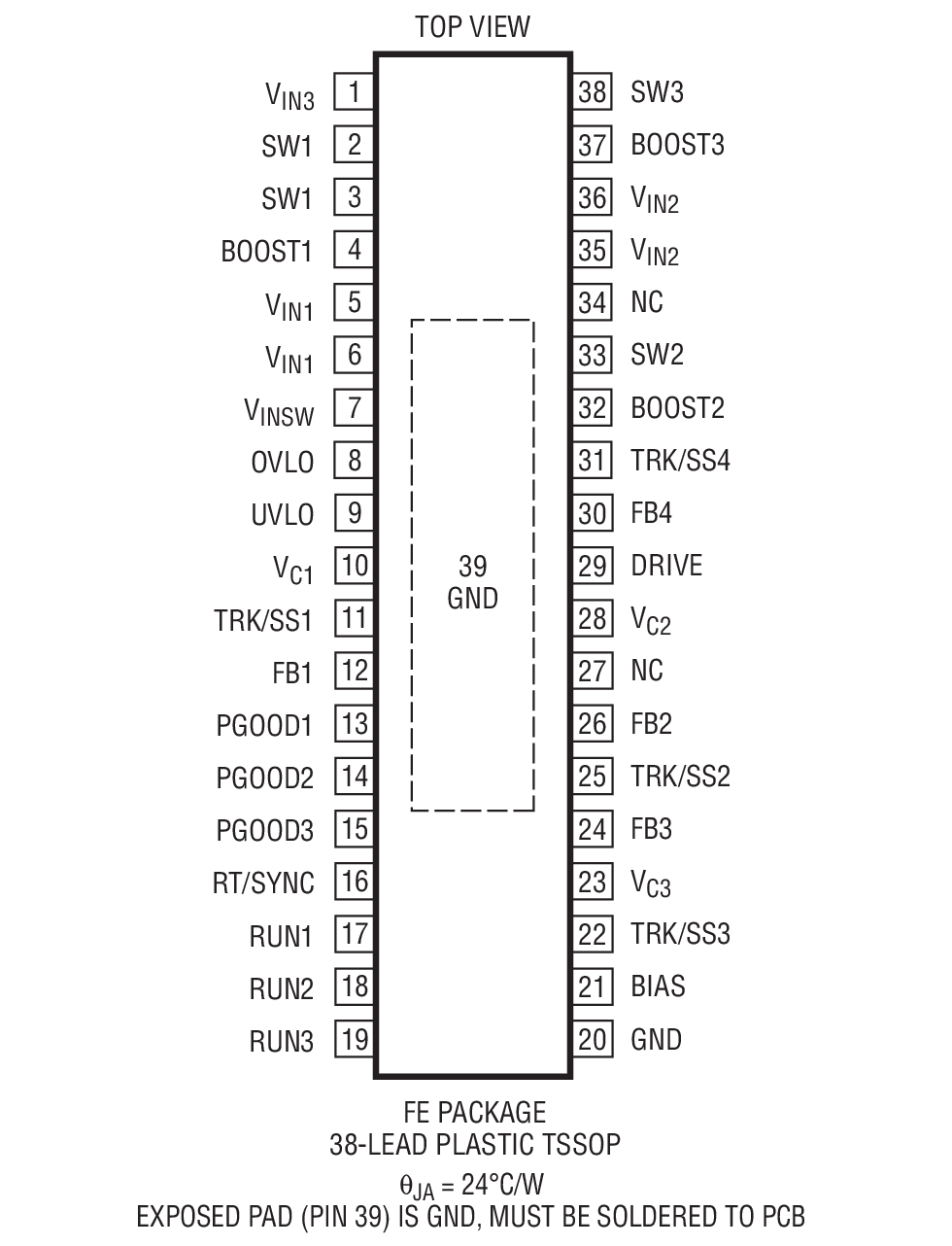

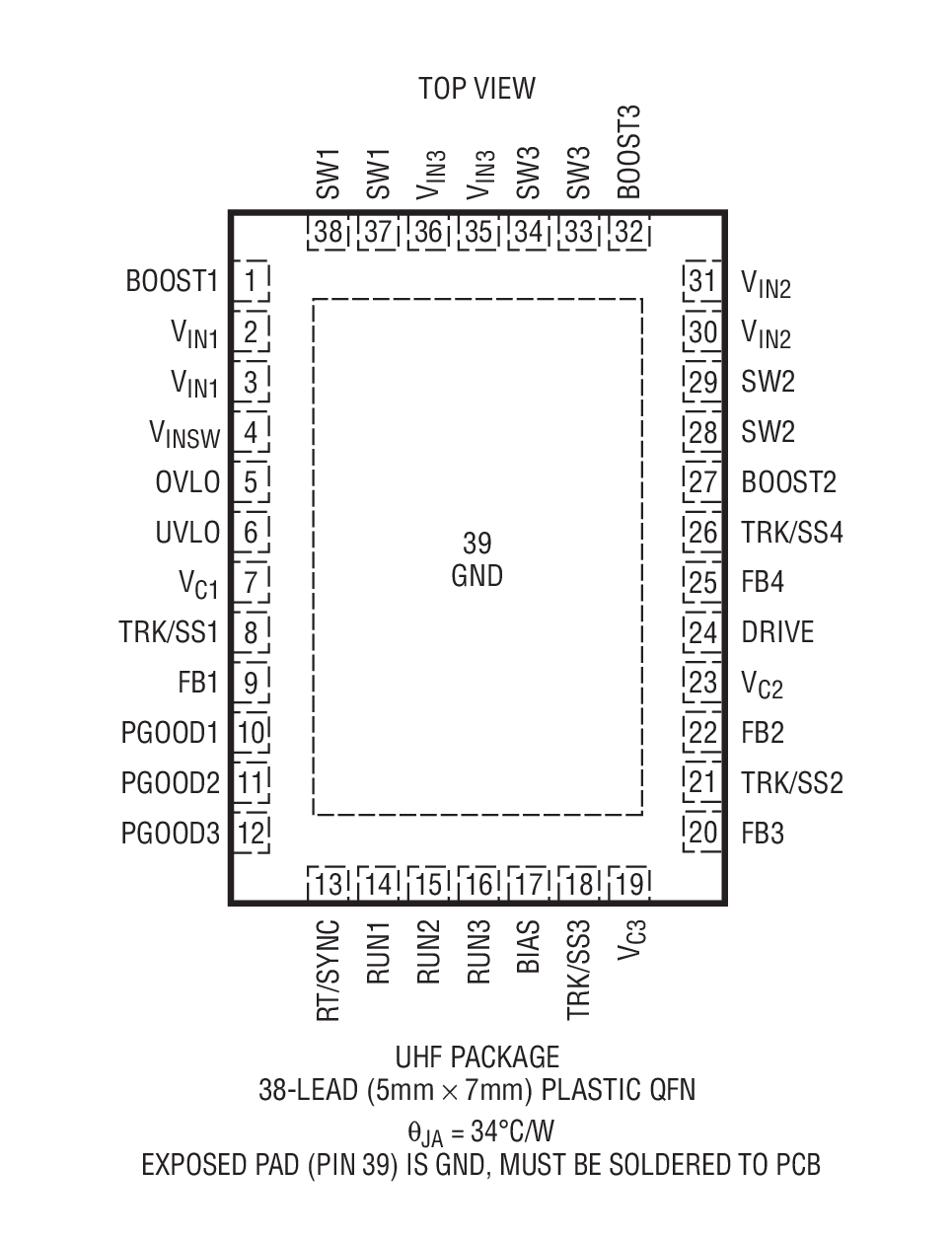

  • 熱特性が改善された38ピンTSSOPパッケージと5mm × 7mm QFNパッケージ

製品概要
show more Icon

LT3507Aは電流モードのトリプルDC/DCコンバータで、パワー・スイッチと低損失レギュレータを内蔵しています。これらのスイッチング・コンバータは1つの2.7A 出力と2つの1.8A出力を生成可能な降圧コンバータです。3個のコンバータはすべて1つの発振器に同期します。 2.7A 出力は他の2つのコンバータに対して逆位相で動作するので、入力リップル電流が減少します。各レギュレータはシャットダウン回路とソフトスタート回路を個別に備えており、出力が安定化するとパワーグッド信号を生成するので、電源シーケンス制御とマイクロコントローラやDSPとのインタフェースが簡素化されます。

スイッチング周波数は1本の抵抗を使って250kHz~2.5MHzの範囲で設定されます。高いスイッチング周波数により、小型のインダクタやコンデンサを使用可能なので、非常に小型のトリプル出力電源になります。固定スイッチング周波数と低インピーダンスのセラミック・コンデンサを組み合わせることにより、出力リップルが低く抑えられ、予測可能になります。周波数フォールドバックとサーマル・シャットダウンは、フォールト状態に対してデバイスを保護します。LT3507AはLT3507よりも大きな出力電流を供給できます。

Output Current Package
LT3507 2.5A, 1.5A, 1.5A 5x7 QFN-38
LT3507A 2.7A, 1.8A, 1.8A 5x7 QFN-38, TSSOP-38E


アプリケーション

  • 車載機器
  • 産業用電源
  • 分散型電源の安定化
  • DSP電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$5.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3507AEFE#PBF
  • HTML
  • HTML
LT3507AEFE#TRPBF
  • HTML
  • HTML
LT3507AEUHF#PBF
  • HTML
  • HTML
LT3507AEUHF#TRPBF
  • HTML
  • HTML
LT3507AHFE#PBF
  • HTML
  • HTML
LT3507AHFE#TRPBF
  • HTML
  • HTML
LT3507AHUHF#PBF
  • HTML
  • HTML
LT3507AHUHF#TRPBF
  • HTML
  • HTML
LT3507AIFE#PBF
  • HTML
  • HTML
LT3507AIFE#TRPBF
  • HTML
  • HTML
LT3507AIUHF#PBF
  • HTML
  • HTML
LT3507AIUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3507AEFE#PBF

製造中

LT3507AEFE#TRPBF

製造中

LT3507AHFE#PBF

製造中

LT3507AHFE#TRPBF

製造中

LT3507AIFE#PBF

製造中

LT3507AIFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3507AEFE#PBF

製造中

LT3507AEFE#TRPBF

製造中

LT3507AHFE#PBF

製造中

LT3507AHFE#TRPBF

製造中

LT3507AIFE#PBF

製造中

LT3507AIFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1781A

LT3507AEFE Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.7A, VOUT2 = 3.3V @ 1.5A, VOUT3 = 5.0V @ 1.8A, VOUT4 = 2.5V @ 0.3A

zoom

DC1781A

LT3507AEFE Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.7A, VOUT2 = 3.3V @ 1.5A, VOUT3 = 5.0V @ 1.8A, VOUT4 = 2.5V @ 0.3A

LT3507AEFE Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.7A, VOUT2 = 3.3V @ 1.5A, VOUT3 = 5.0V @ 1.8A, VOUT4 = 2.5V @ 0.3A

製品の詳細

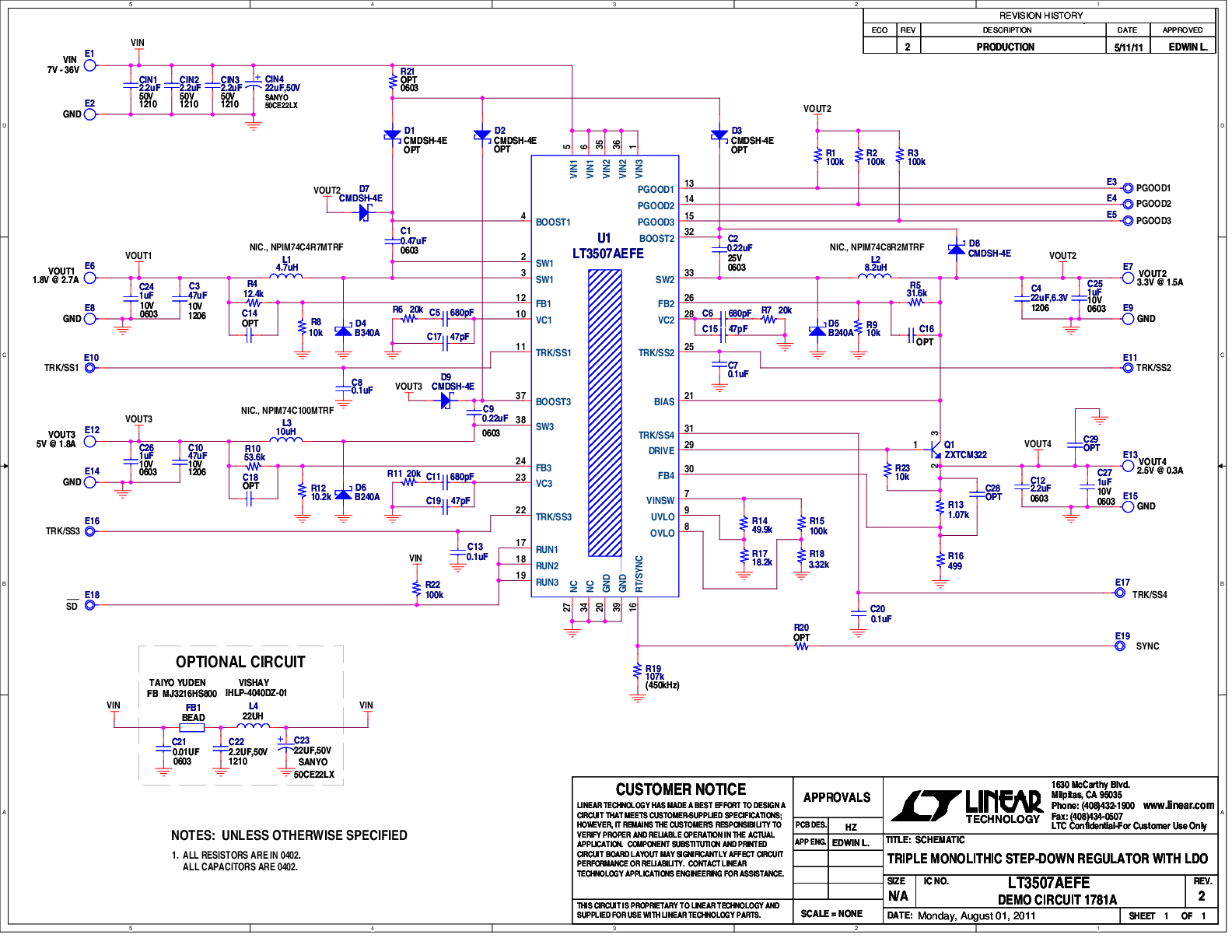

Demo circuit 1781A is a Triple Monolithic Step-Down Regulator with LDO featuring the LT3507A. The demo circuit is designed for 1.8V, 3.3V, 5.0V and 2.5V outputs from a 7V to 36V input. The current capability of each channel is 2.7A, 1.5A, 1.8A and 0.3A respectively. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.


All three converters are either synchronized to a common external clock input or single-resistor programmable from 250kHz to 2.5MHz using internal oscillator. At all frequencies, a 180° phase shift between VOUT1 and the other two outputs is maintained, reducing input voltage ripple and component size. Programmable frequency allows for optimization between efficiency and external component size.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
