製品概要

機能と利点

  • 広い入力範囲:3.6V~36V動作、最大40V
  • 出力電流:最大1.2A
  • 抵抗でプログラム可能な固定周波数動作:200kHz~3MHz
  • 最小780mWまで調整可能な出力
  • 短絡に対する耐性あり
  • 小型のコンデンサやインダクタを使用
  • ソフトスタート
  • 低いシャットダウン電流: <2µA
  • 低VCESATスイッチ:350mV/1A
  • 熱特性が改善された高さの低い3mm×3mm DFN-8およびMSOP-8パッケージ

製品概要

LT3505は、1.4Aパワースイッチを内蔵した電流モードPWM降圧DC/DCコンバータです。3.6V~36V(最大40V)という広範囲の入力電圧で動作するので、非安定化ACトランス、24V産業用電源、車載バッテリなどの様々な電源から得られる電力を安定化するのに最適です。発振器は、小型で低コストの外付け部品を使用可能な高周波数動作にプログラムすることも、最大効率を達成するために比較的低い周波数で動作するようにプログラムすることもできます。

サイクルごとの電流制限によって短絡出力からデバイスを保護し、ソフトスタートによって起動時の入力電流サージをなくします。低電流(<2μA)シャットダウンモードでは出力を切断するので、バッテリ駆動システムでのパワーマネージメントを簡素化できます。


アプリケーション

  • 車載バッテリの安定化
  • 産業用制御電源
  • ACアダプタの安定化
  • 分配電源の安定化
  • バッテリ駆動機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

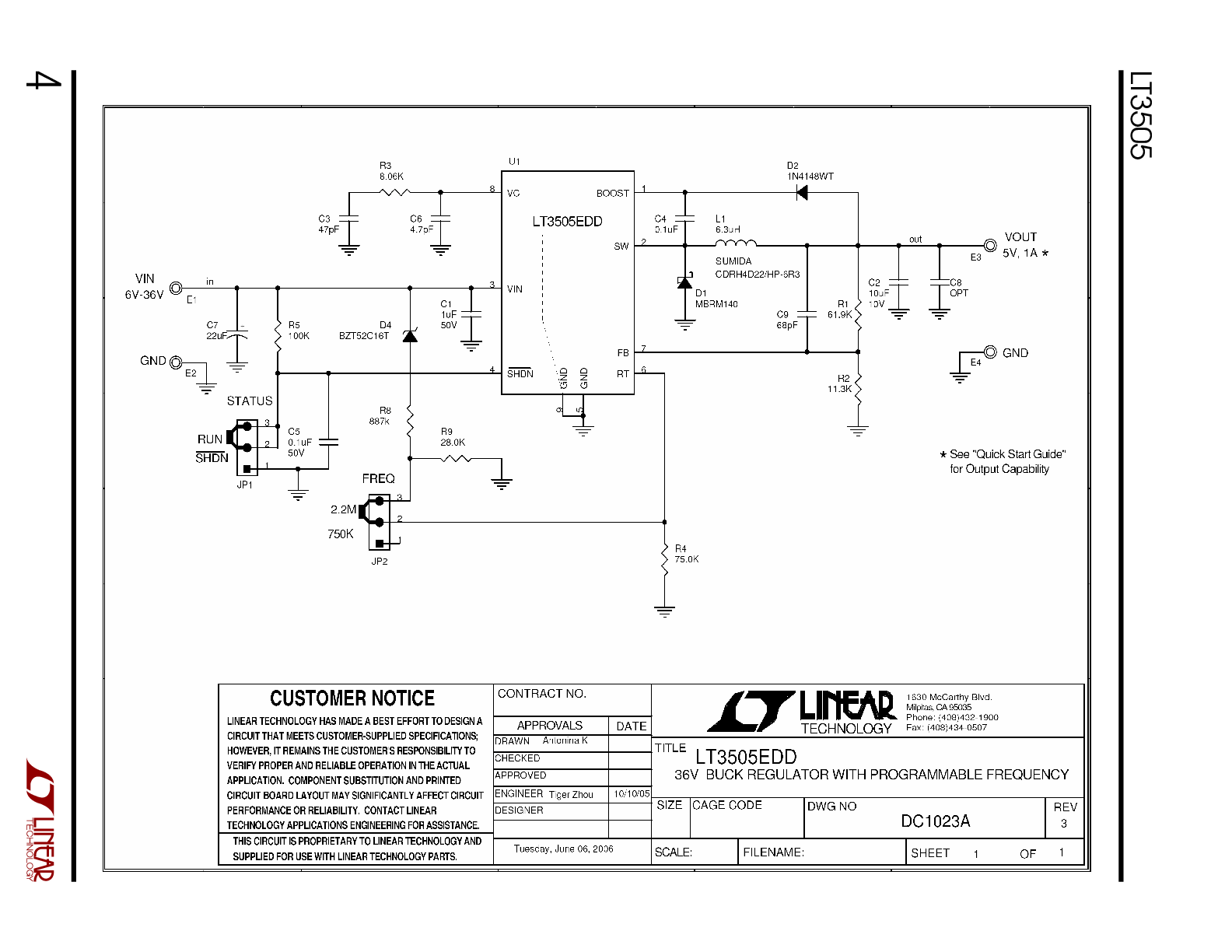

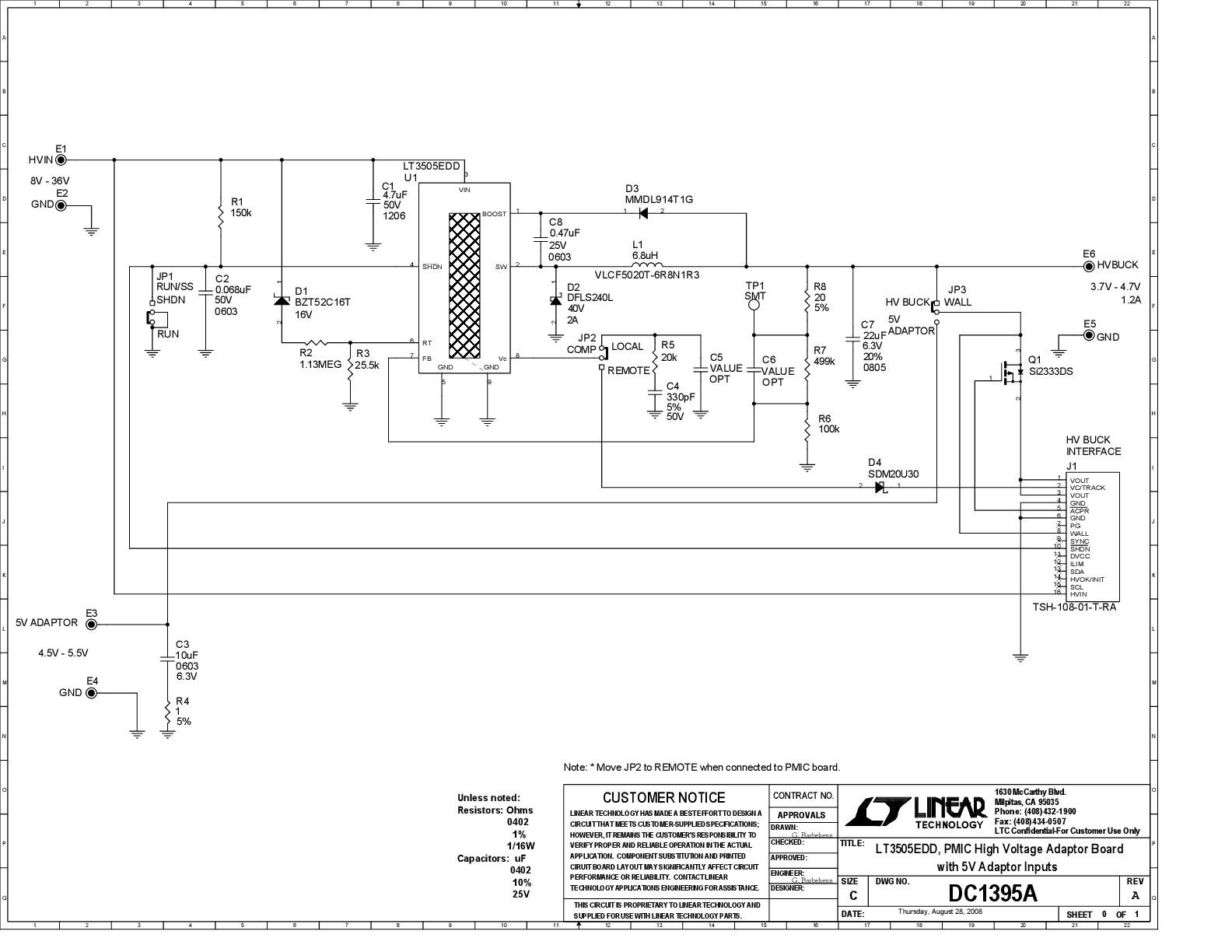

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT3505

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT3505
