LT3503

2mm×3mm DFNパッケージの1A、2.2MHz降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71
特長
  • 広い入力範囲:3.6V~20V
  • 11V~18Vの入力で5V/1.2Aを供給
  • 7.2V~18Vの入力で5V/1Aを供給
  • 8.5V~12Vの入力で3.3V/1.2Aを供給
  • 5.5V~12Vの入力で3.3V/1Aを供給
  • 固定周波数動作:2.2MHz
  • 最小780mVまで調整可能な出力
  • 短絡に対する耐性あり
  • 小型のコンデンサやインダクタを使用
  • ソフトスタート
  • 内部補償
  • 低いシャットダウン電流: <2µA
  • 低VCESATスイッチ:400mV/1A

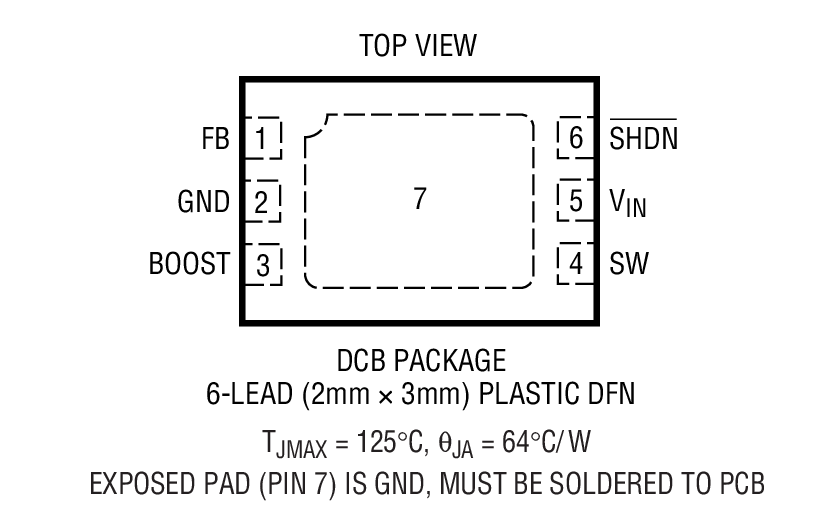

  • 熱特性が改善された高さの低い6ピン2mm×3mm DFNパッケージ

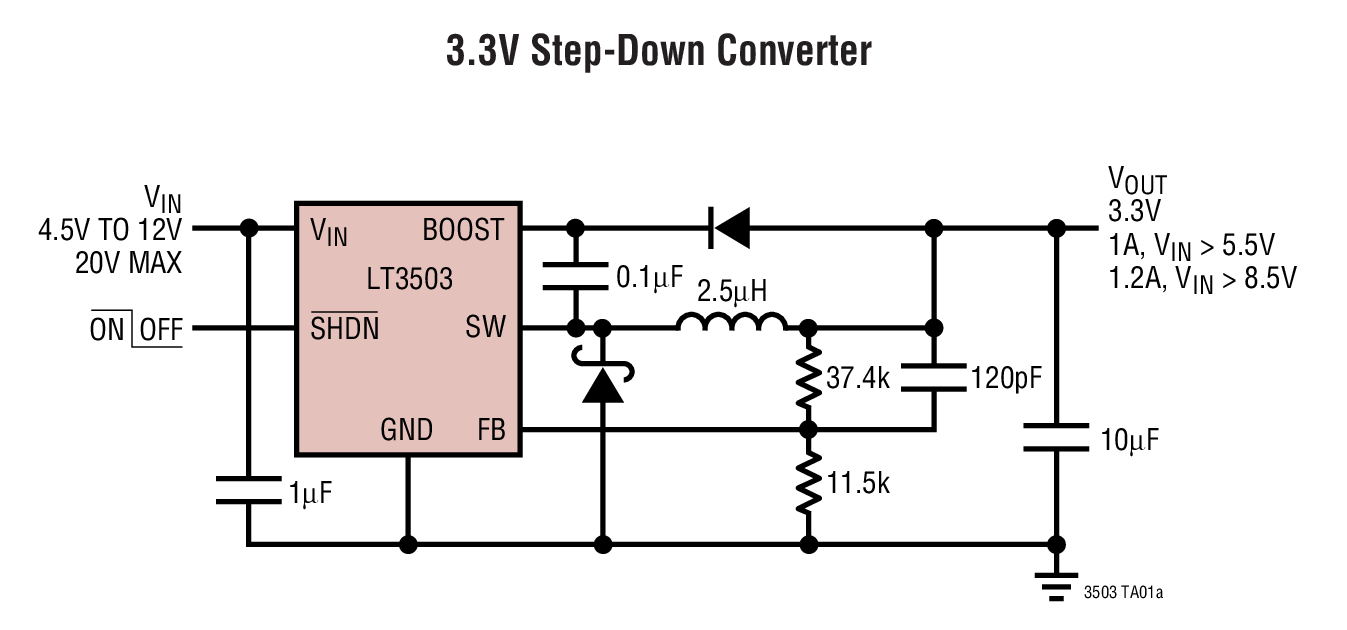

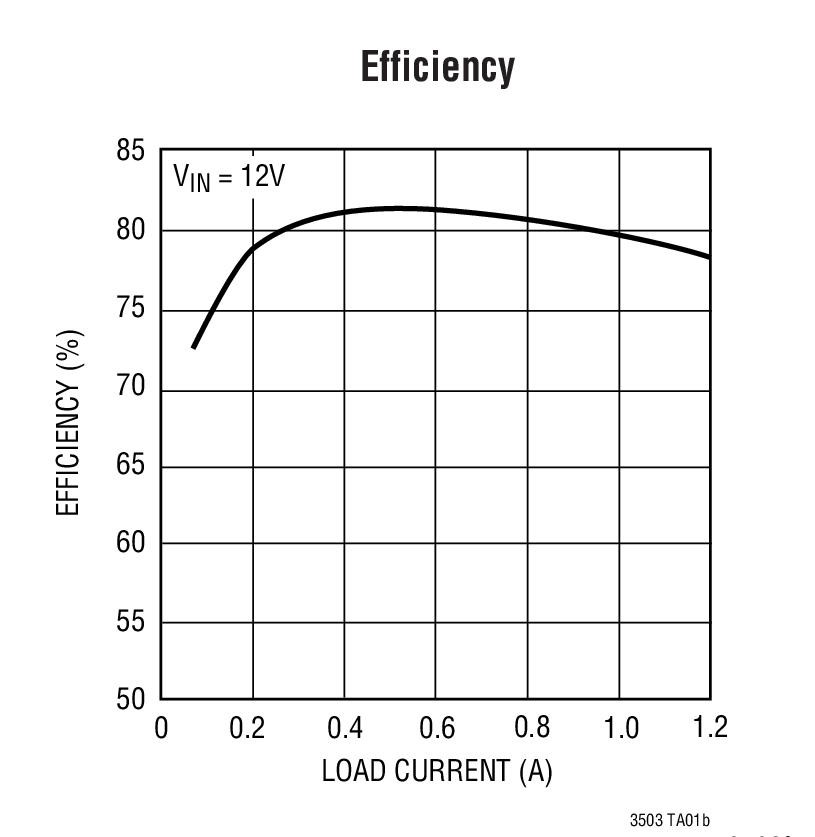

製品概要
show more Icon

LT3503は、1.45Aパワースイッチを内蔵した電流モードPWM降圧DC/DCコンバータです。3.6V~20Vという広範囲の入力電圧で動作するので、様々な電源を安定化するのに最適です。動作周波数が高いので、小型で低コストのインダクタやセラミック・コンデンサを使用可能で、出力リップルが低く予測可能です。

サイクルごとの電流制限によって短絡出力からデバイスを保護し、ソフトスタートによって起動時の入力電流サージをなくします。低電流(<2μA)シャットダウン・モードでは出力を切断するので、バッテリ駆動システムでのパワーマネージメントを簡素化できます。


アプリケーション

  • 車載バッテリの安定化
  • 産業用制御電源
  • ACアダプタ・トランスの安定化
  • 分配電源の安定化
  • バッテリ駆動機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3503EDCB#TRMPBF
  • HTML
  • HTML
LT3503EDCB#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

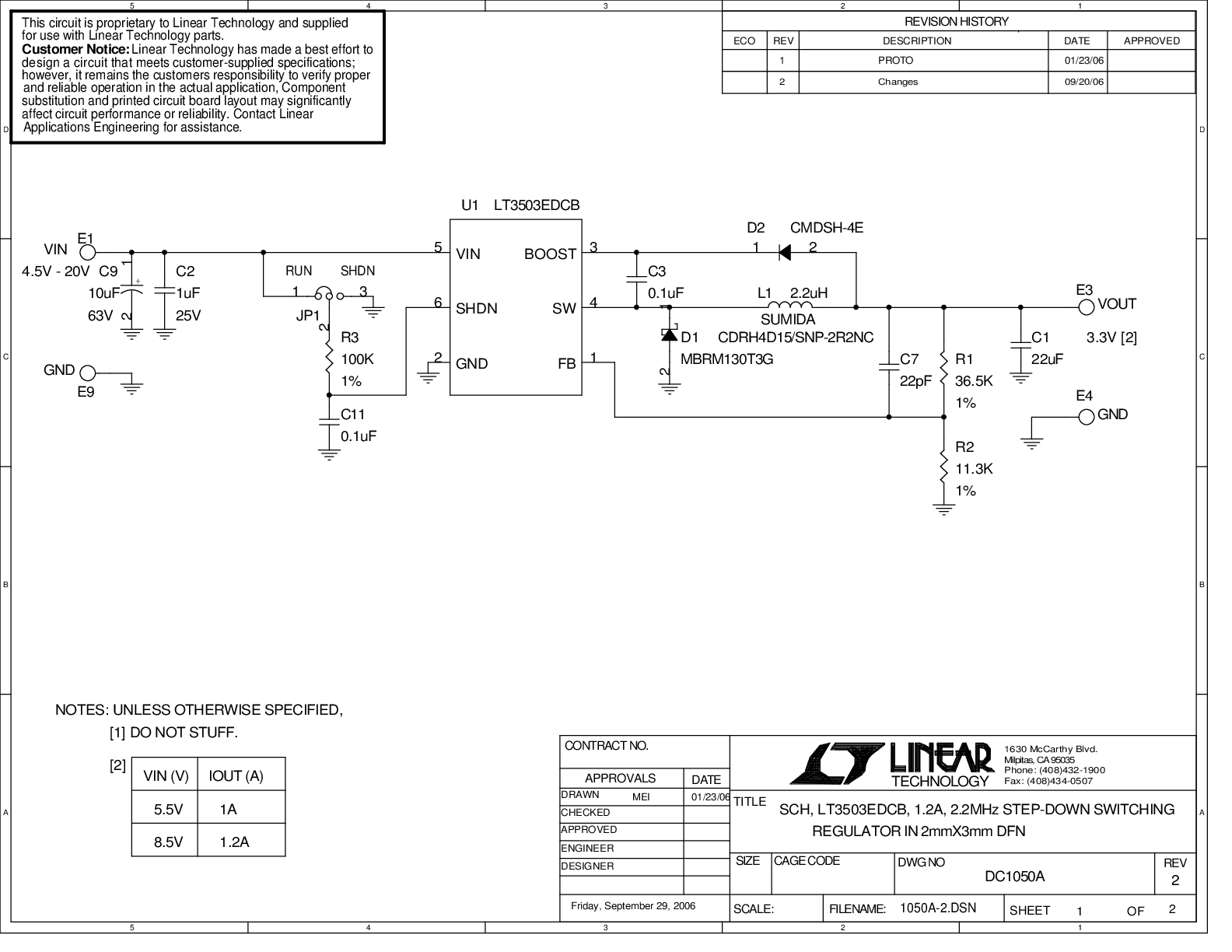

DC1050A

LT3503EDCB Demo Board | 4.5 ≤ VIN ≤ 20V, VOUT = 3.3V at 1.2A

zoom

DC1050A

LT3503EDCB Demo Board | 4.5 ≤ VIN ≤ 20V, VOUT = 3.3V at 1.2A

LT3503EDCB Demo Board | 4.5 ≤ VIN ≤ 20V, VOUT = 3.3V at 1.2A

製品の詳細

Demonstration circuit 1050 is a monolithic step-down DC/DC switching regulator featuring the LT3503. The demo board is designed for a 3.3V/1.2A output from a 4.5V to 20V input. The 2.2MHz switching frequency allows the use of small, low cost external components and results in a low, predictable output ripple.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
