製品概要
機能と利点
- 広い入力電圧範囲：3V～36V動作、最大40V
- 入力電圧の全範囲にわたる短絡保護
- 2Aの出力電流が可能
- 調整可能/同期可能な固定周波数動作：250kHz～2.2MHz
- ソフトスタート/トラッキング機能
- 最小0.8Vまで調整可能な出力
- 13mAの出力が可能な可変リニア･レギュレータ/ドライバ
- コンプリメンタリ出力を備えたパワーグッド･コンパレータ
- 低いシャットダウン電流：12μA

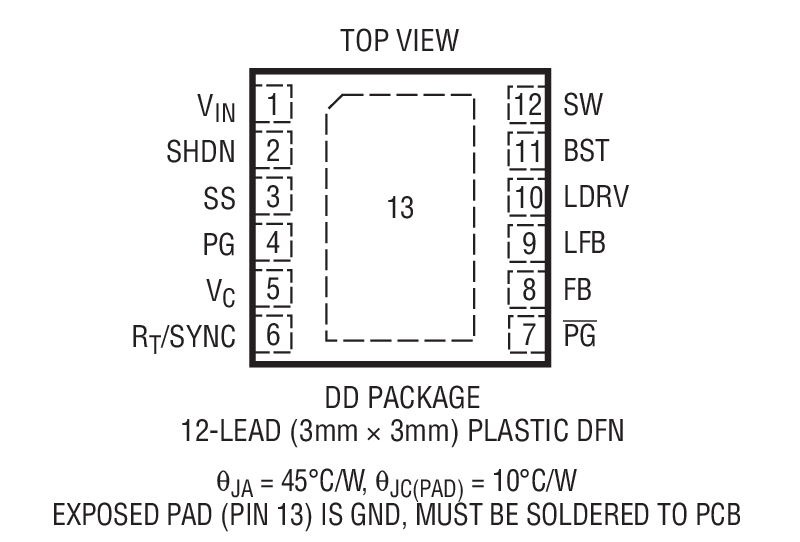

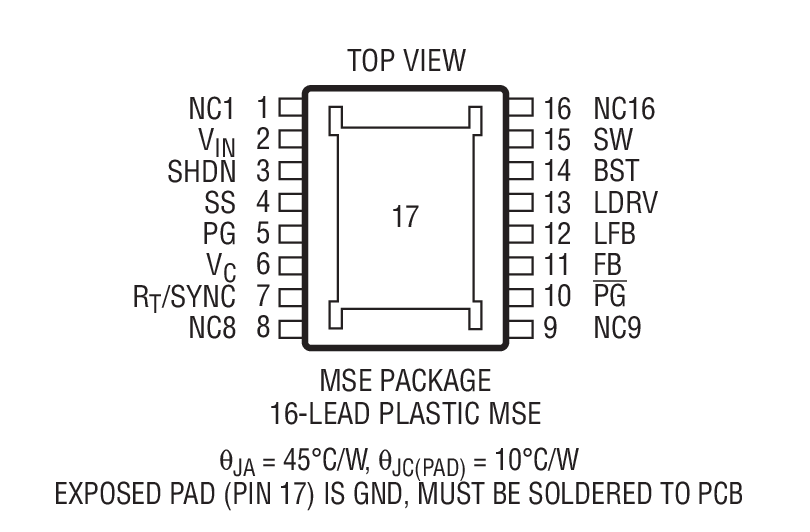

- 熱特性が改善された3mm×3mm DFNパッケージまたは16ピンMSOPパッケージ
製品概要

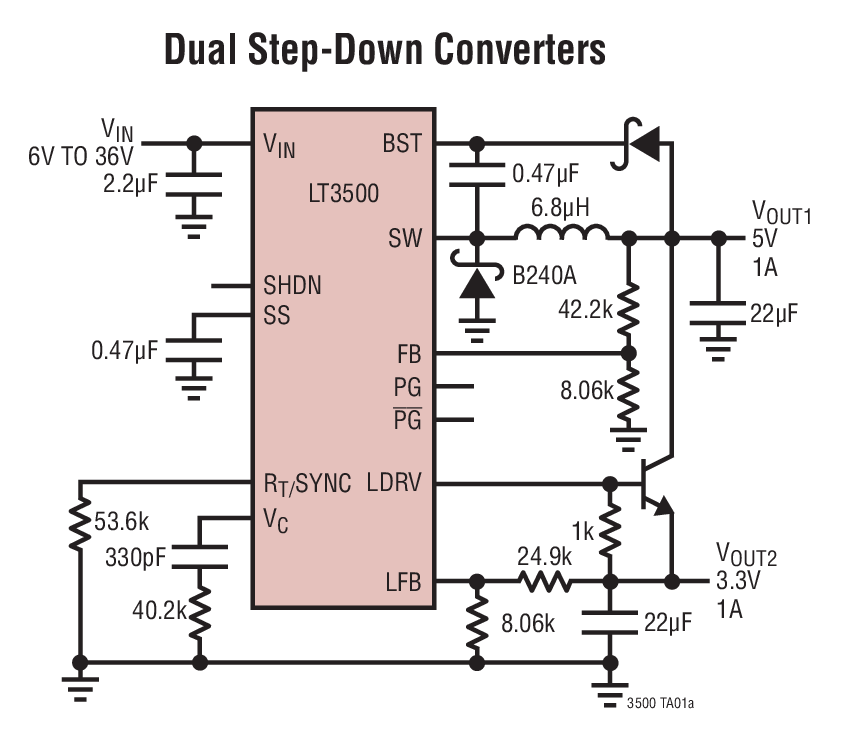

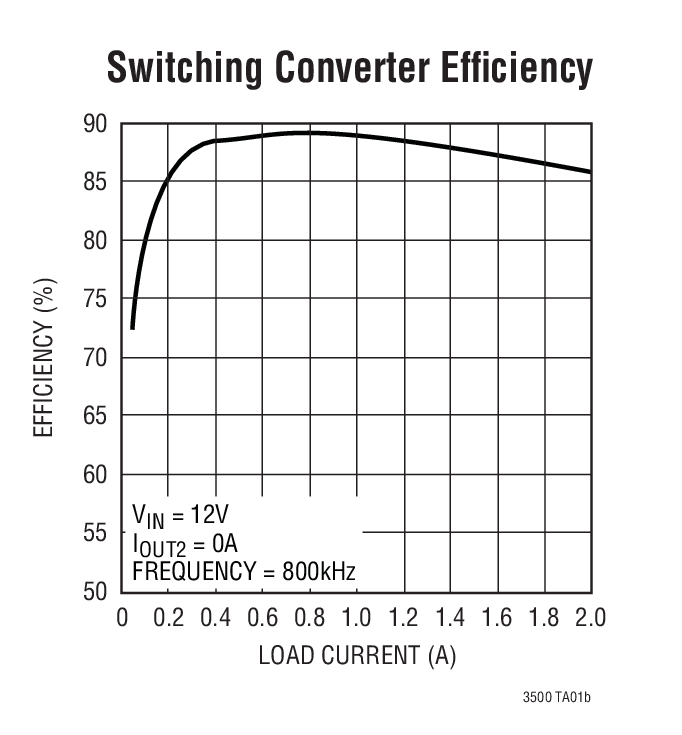

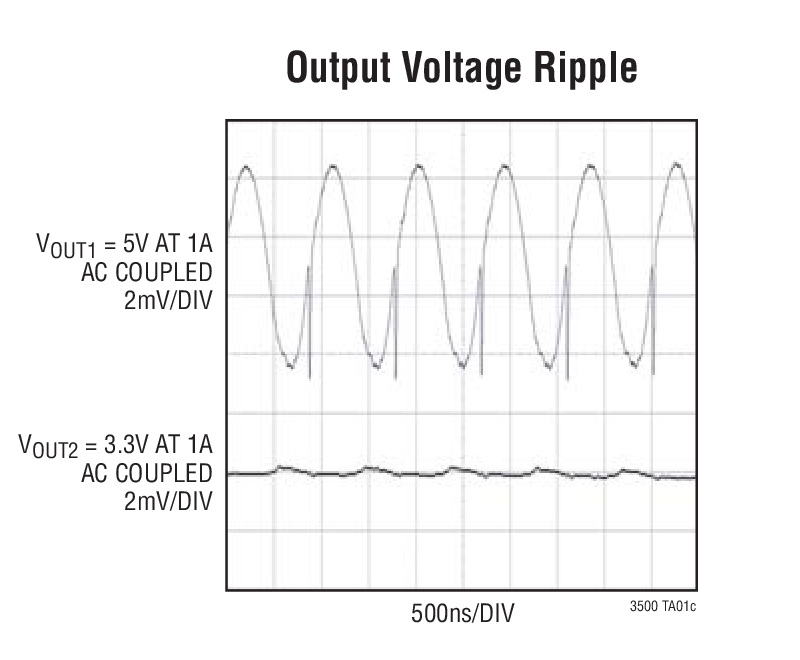

LT3500は2.3Aスイッチを内蔵した電流モードPWM降圧DC/DCコンバータです。LT3500は入力電圧範囲が3V～40Vと広く、車載バッテリ、24V産業用電源、安定化されていないACアダプタなど様々な電源を安定化するのに適しています。
抵抗で設定可能な250kHz～2.2MHzの周波数範囲と同期機能により、効率と外付け部品サイズを最適化することができます。サイクルごとの電流制限、周波数フォールドバック、サーマル･シャットダウンによって短絡出力からデバイスを保護します。ソフトスタート機能は出力電圧のランプ･レートを制御して起動時の入力電流サージをなくすとともに、出力トラッキングも行います。
LT3500はフィードバック制御付きのNPNトランジスタを内蔵しています。このトランジスタはリニア･レギュレータまたはリニア･レギュレータ･コントローラとして設定可能です。
低電流（＜12μA）のシャットダウン･モードにより、バッテリ駆動システムにおける容易なパワーマネージメントが可能です。
アプリケーション
- 車載バッテリの安定化
- 産業用制御
- ACアダプタ･トランスの安定化
- 分配電源の安定化
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R530 Reliability Data3/26/2018
-

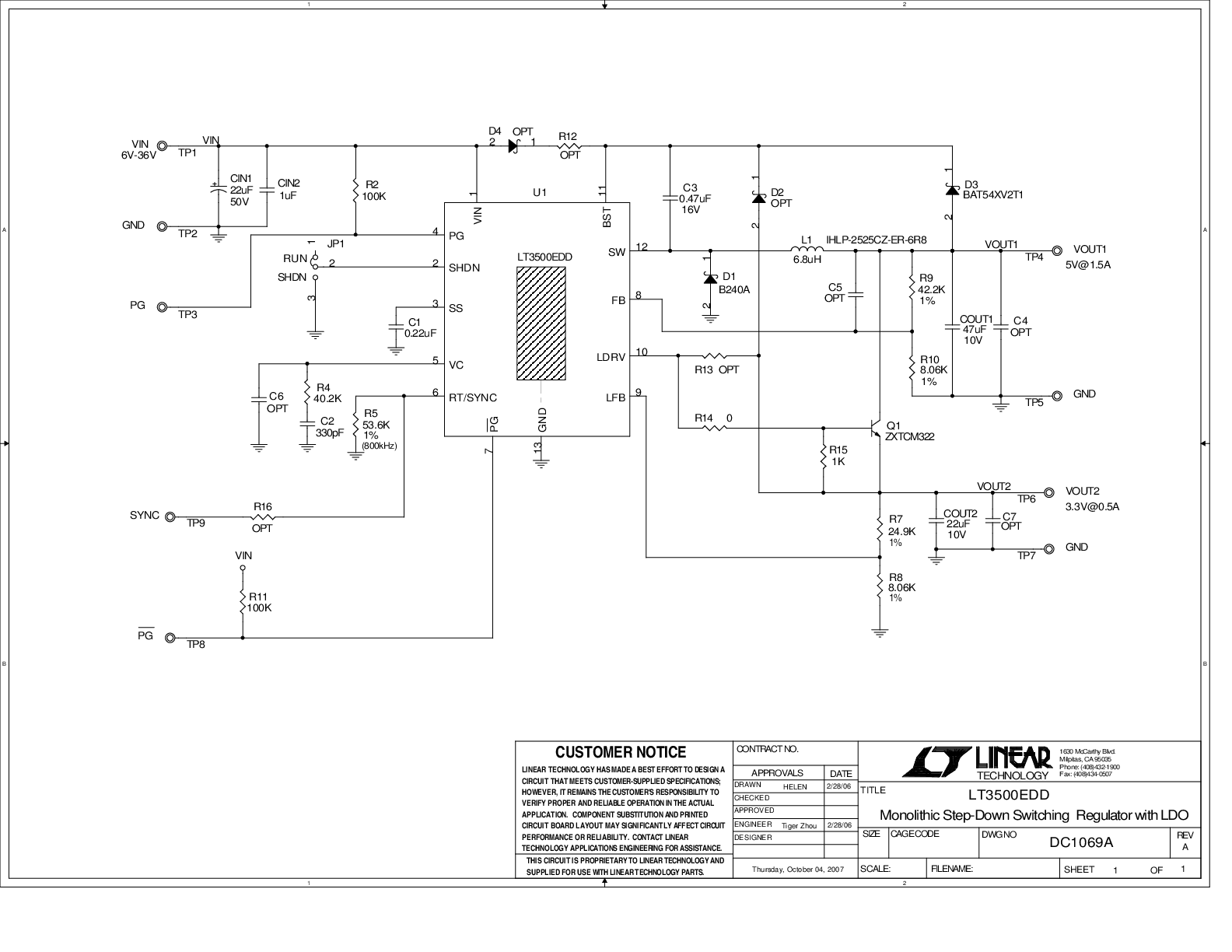

DC1069A - Demo Manual9/24/2009
-
36Vin Multichannel Bucks8/18/2016
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3500
おすすめ製品
LT3500 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3500EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3500EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3500HDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500HDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500HMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3500HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3500IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3500IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| LT3500IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R530 Reliability Data |
