製品概要
機能と利点
- カラーシフトのない 広い（1000:1）PWM調光範囲
- LEDドライバの調光とシャットダウンを個別に制御
- 1セル･リチウムイオン･バッテリで最大16個の白色LED（ドライバ当たり8個）を25mAでドライブ
- 12V電源で最大16個の白色LED（ドライバ当たり8個）を100mAでドライブ
- LED電流設定精度：±3%
- オープンLED保護：36 Vのクランプ電圧
- 固定周波数動作：最大2.5MHz
- 広い入力電圧範囲：2.5V～24V
- 低いシャットダウン電流：ICC＜1μA
- 過温度保護

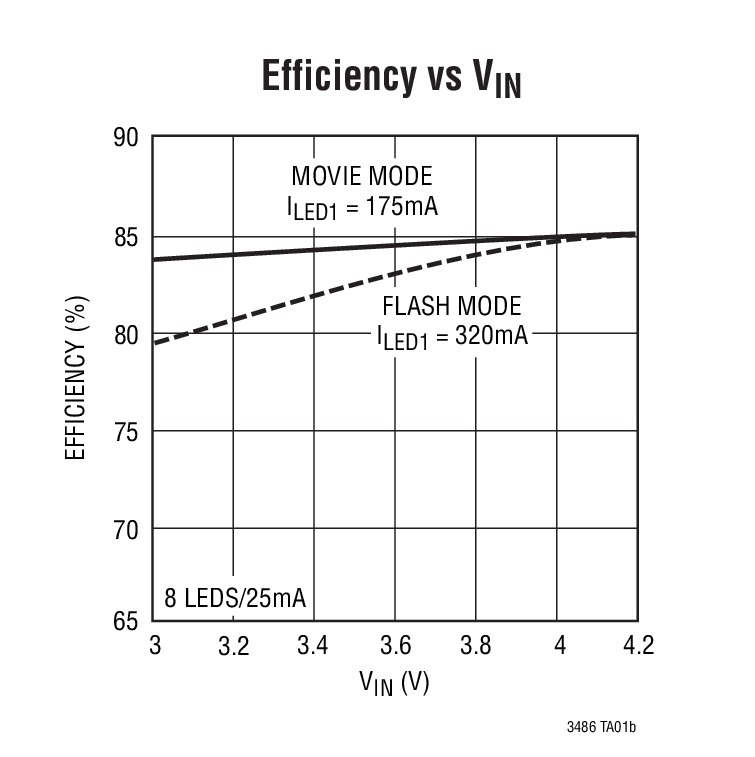

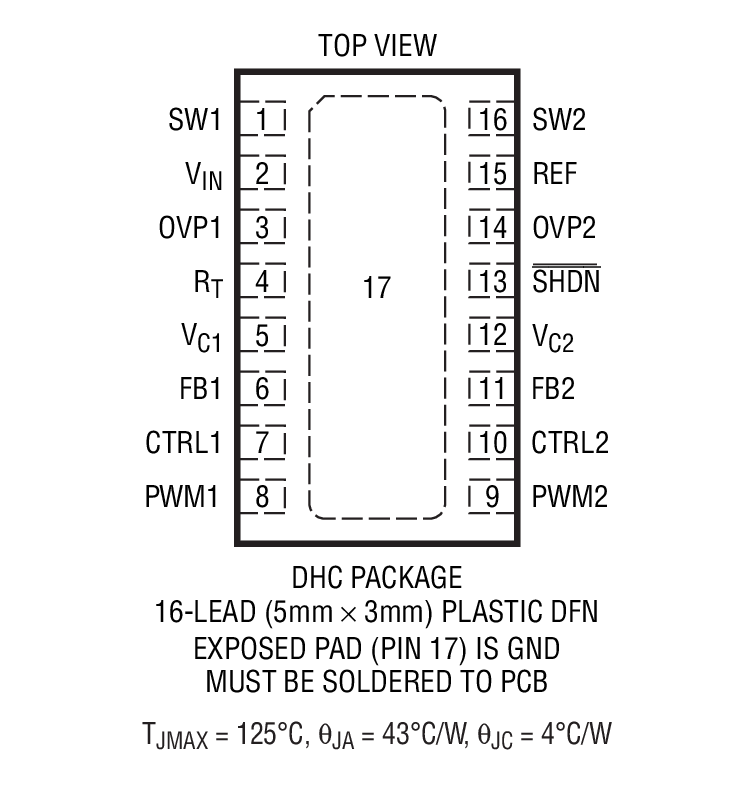

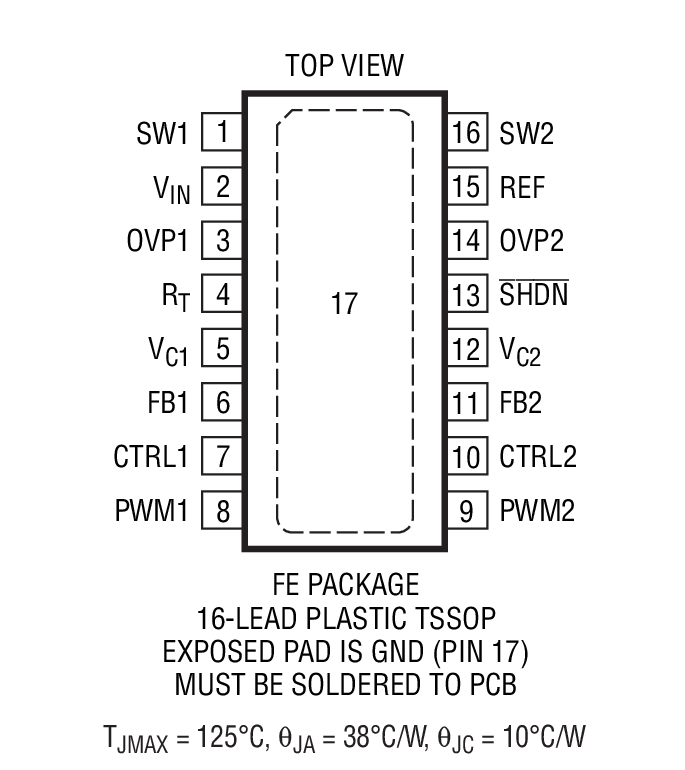

- 小型（5mm×3mm×0.75mm）16ピンDFNパッケージと熱特性が改善された16ピンTSSOPパッケージ
製品概要

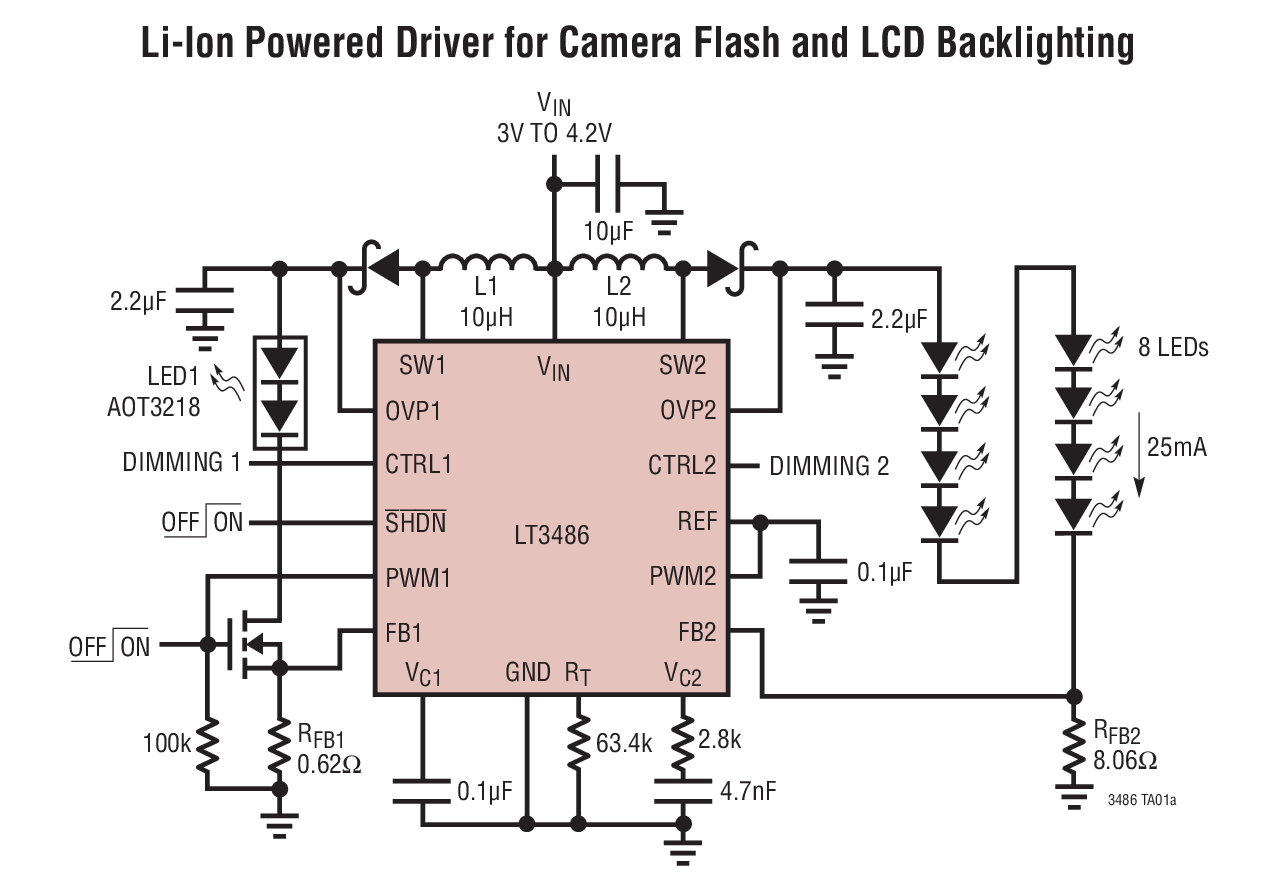

LT3486は、1セル･リチウムイオン･バッテリから定電流で最大16個の白色LED （コンバータ当たり8個の直列に接続されたLED）をドライブするように特別に設計されたデュアル昇圧DC/DCコンバータです。LEDを直列に接続することにより、同一のLED電流を供給し、均一な輝度が得られます。この2つの独立したコンバータは非対称のLEDストリングをドライブ可能です。
2つのLEDストリングの調光をそれぞれのCTRLピンを介して個別に制御できます。調光システムを搭載しているので、それぞれのPWMピンにPWM信号を入力することにより、調光範囲を最大1000:1まで拡大することができます。LT3486の動作周波数は1本の外付け抵抗を使用して200kHz～2.5MHzの範囲で設定可能です。帰還電圧が200mVと低い（精度±3%）ので、電流設定抵抗の電力損失を最小限に抑え、効率を向上させることができます。この他の特長として、LED切断時の出力電圧制限や過温度保護機能などがあります。
LT3486は省スペースの16ピンDFN（5mm×3mm×0.75mm）パッケージと熱特性が改善された16ピンTSSOPパッケージで供給されます。
アプリケーション
- ノートブックPCのディスプレイ
- 携帯電話用LEDカメラライト
- 自動車のダッシュボードの照明
- アビオニクス･ディスプレイ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R458 Reliability Data3/22/2018
-

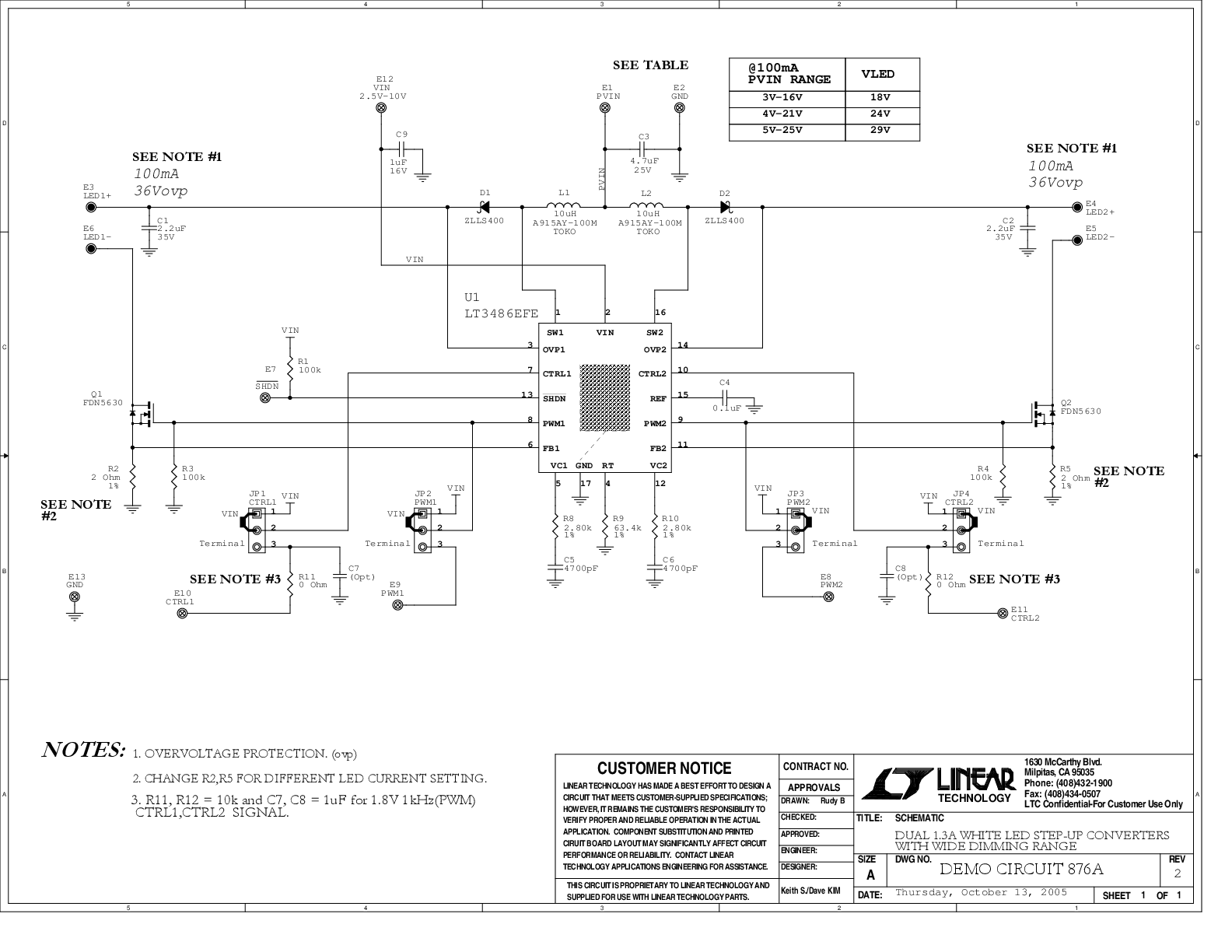

DC876A - Demo Manual9/24/2009
-
Dual Step-Up Converter Drives White LEDs with 1000:1 PWM Dimming6/1/2006 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3486
おすすめ製品
LT3486 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3486EDHC#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LT3486EDHC#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 3mm w/ EP) | |
| LT3486EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3486EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3486IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| LT3486IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead TSSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R458 Reliability Data |
