製品概要

機能と利点

  • 2mm×3mm DFNパッケージの高集積ICにより、ソリューション・サイズを低減
  • 小型トランスを使用:
    • 5.8mm×5.8mm×3mm
  • 高速フォトフラッシュ充電:

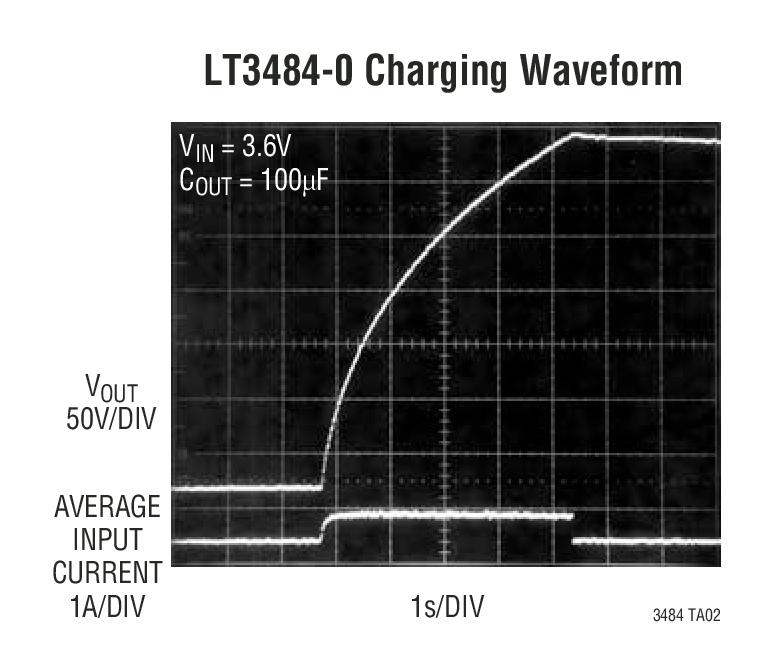

    • LT3484-0では4.6s (0V~320V, 100µF, VIN = 3.6V)
    • LT3484-2では5.7s (0V~320V, 100µF, VIN = 3.6V)
    • LT3484-1では5.5s (0V~320V, 50µF, VIN = 3.6V)
  • 2セルAAバッテリ、あるいは1.8V~16Vのあらゆる電源で動作
  • 制御された平均入力電流:
    • 500mA(LT3484-0)
    • 350mA (LT3484-2)
    • 225mA (LT3484-1)
  • 出力電圧分割器が不要
  • 外付けのショットキーダイオードが不要
  • あらゆるサイズのフォトフラッシュ・コンデンサを充電

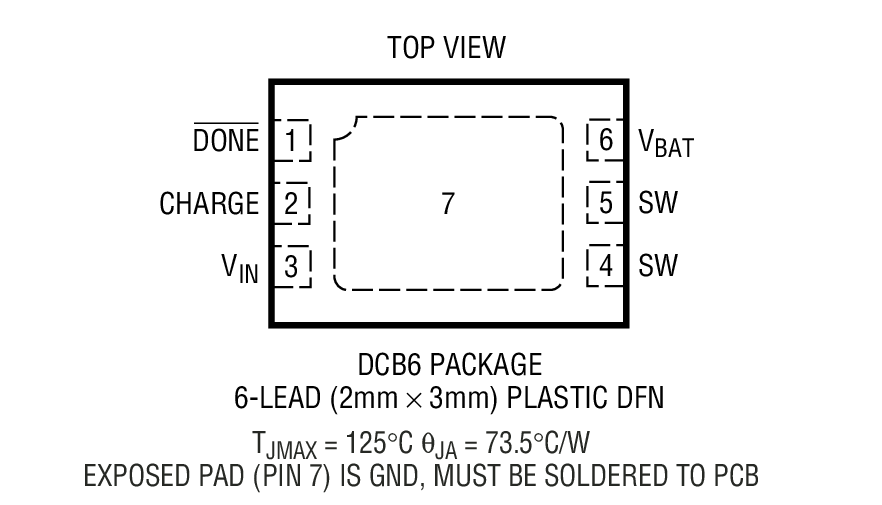

  • 6ピン2mm×3mm DFNパッケージ

製品概要

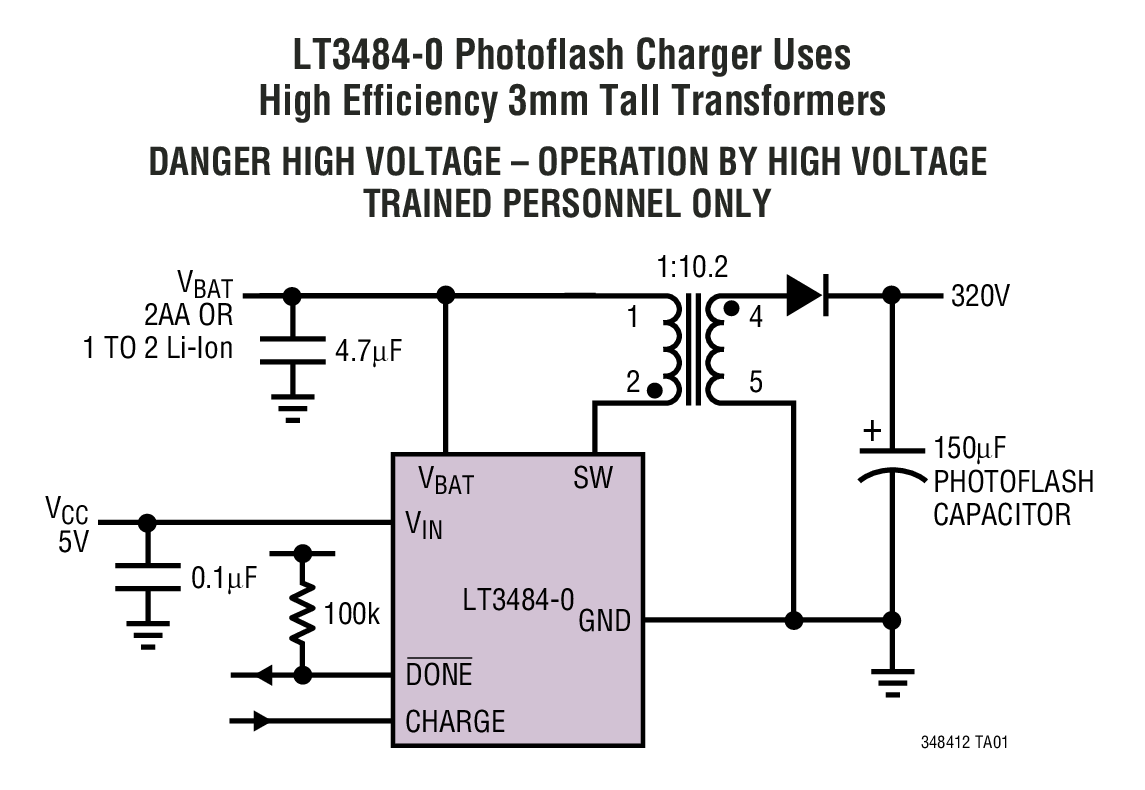

フォトフラッシュ・コンデンサ・チャージャIC のLT3484ファミリは、スペースが重視されるデジタル・カメラや携帯電話アプリケーション向けに設計されています。特許取得の制御技術により、極めて小型のトランスを使用可能です。改良されたNPNパワー・スイッチにより、外付けのショットキー・ダイオード・クランプが不要なので、ソリューション・サイズを低減します。また、出力電圧検出機能により、トランスの巻き数比によって最終充電電圧が決まるので、外付け回路が不要です。

これらのデバイスはVBATピンを装備しているので、2セル・アルカリ・バッテリを使用してコンデンサを充電することができます。LT3484-0の1次電流制限は1.4A、LT3484-2は1A、 LT3484-1は0.7Aです。これにより、平均入力電流はLT3484-0が500mA、LT3484-2が350mA、 LT3484-1が225mAに高精度で制御されます。これらの点を除けば、3つのデバイスは同じです。

CHARGEピンによって、ユーザはこのデバイスを完全に制御できます。CHARGEを“L”にドライブすると、このデバイスはシャットダウンします。DONEピンは、このデバイスが充電を終了したことを知らせます。LT3484シリーズは高さの低い小型の2mm×3mm DFNパッケージで供給されます。


アプリケーション

  • デジタル・カメラまたは携帯電話のフラッシュ・チャージャ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

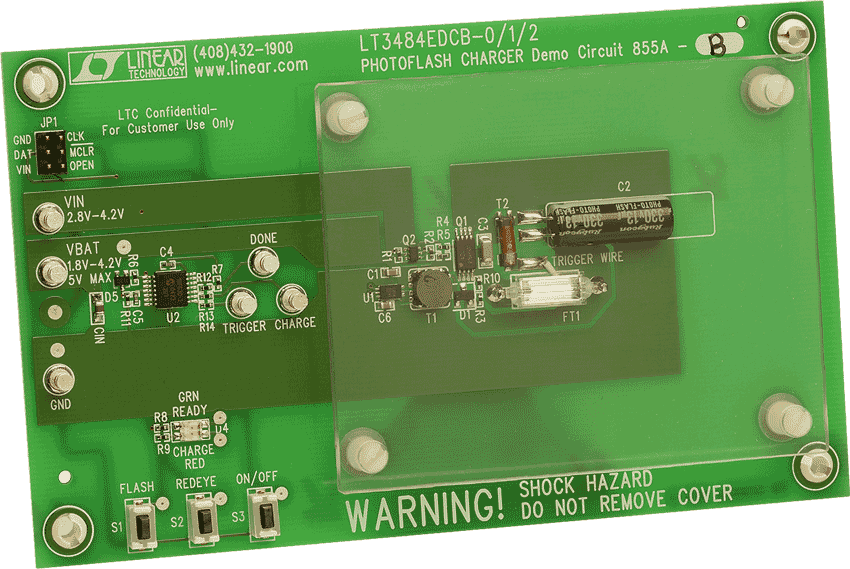

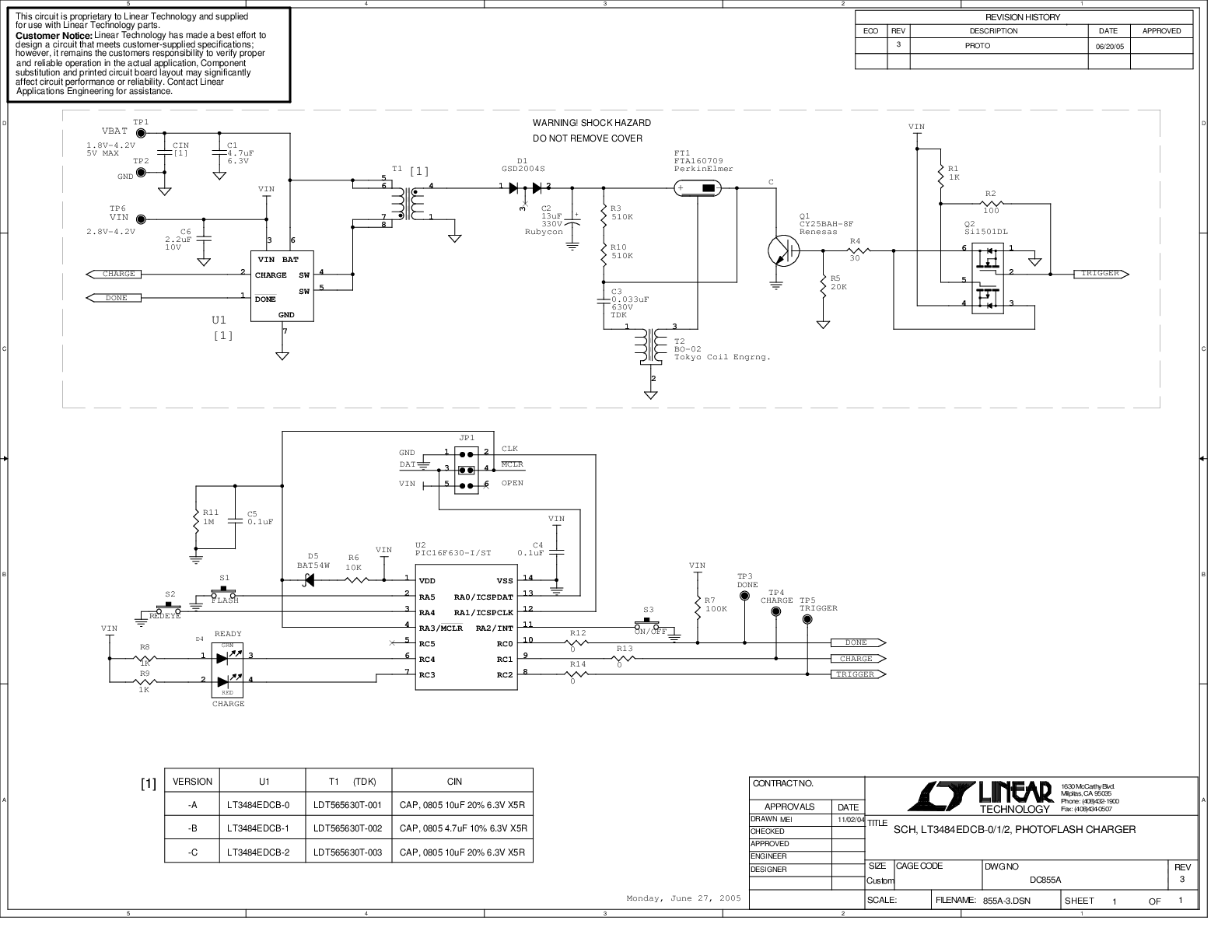

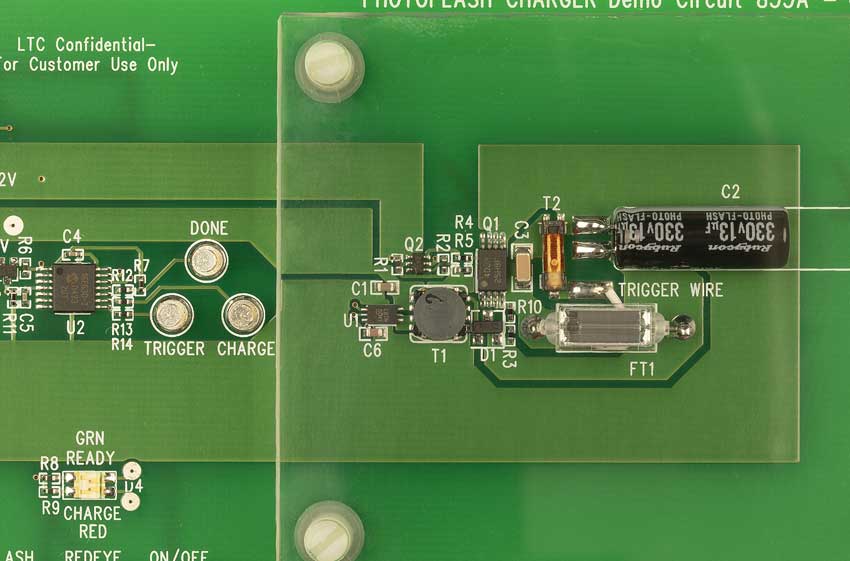

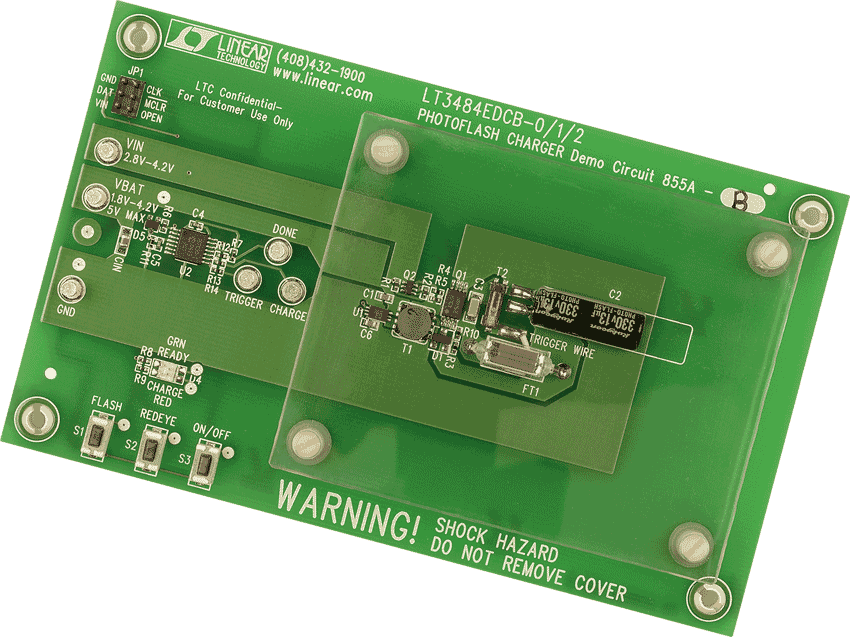

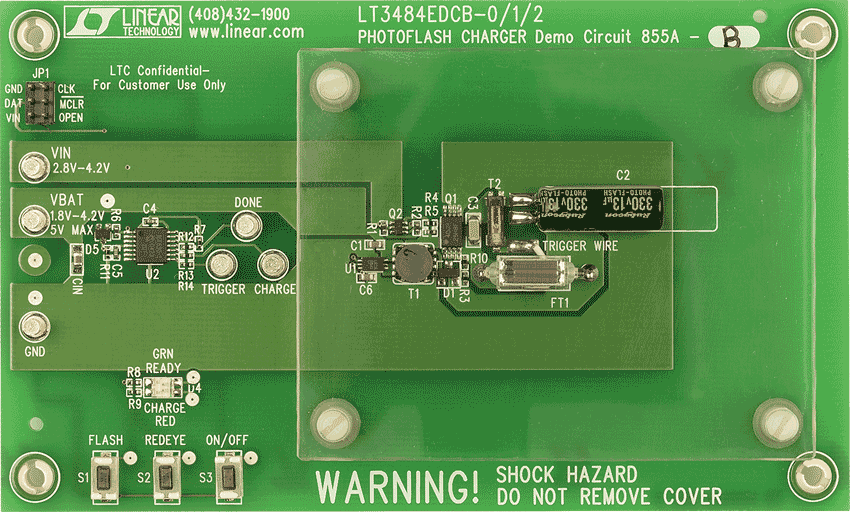

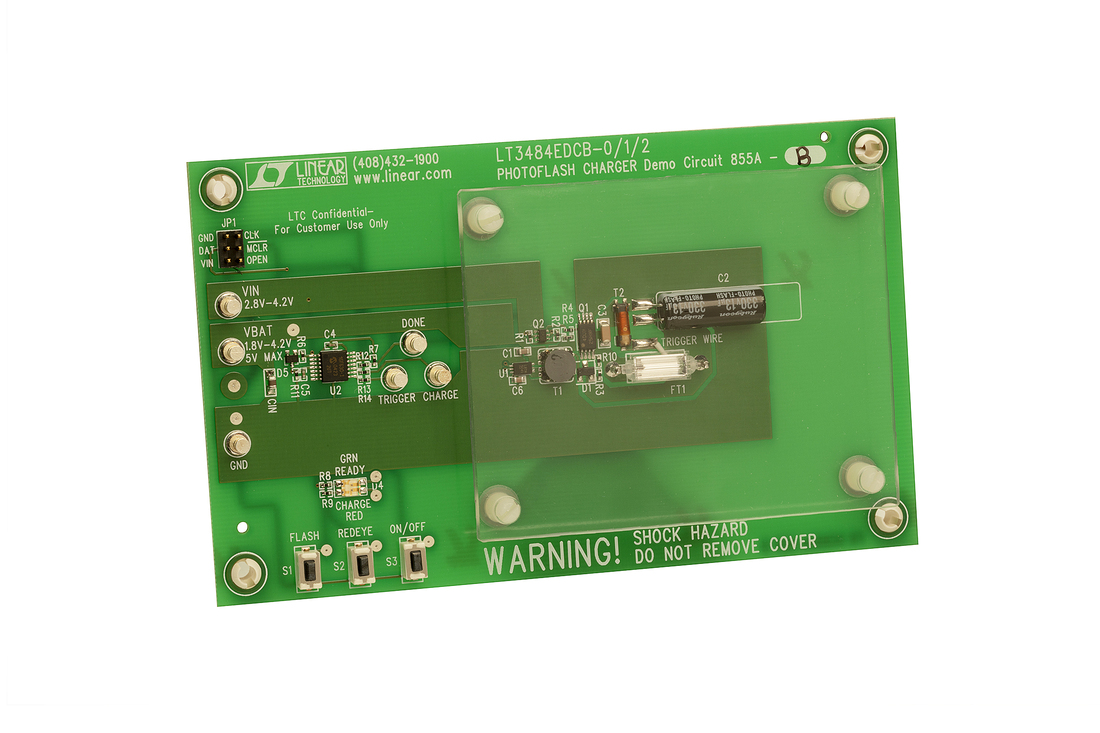

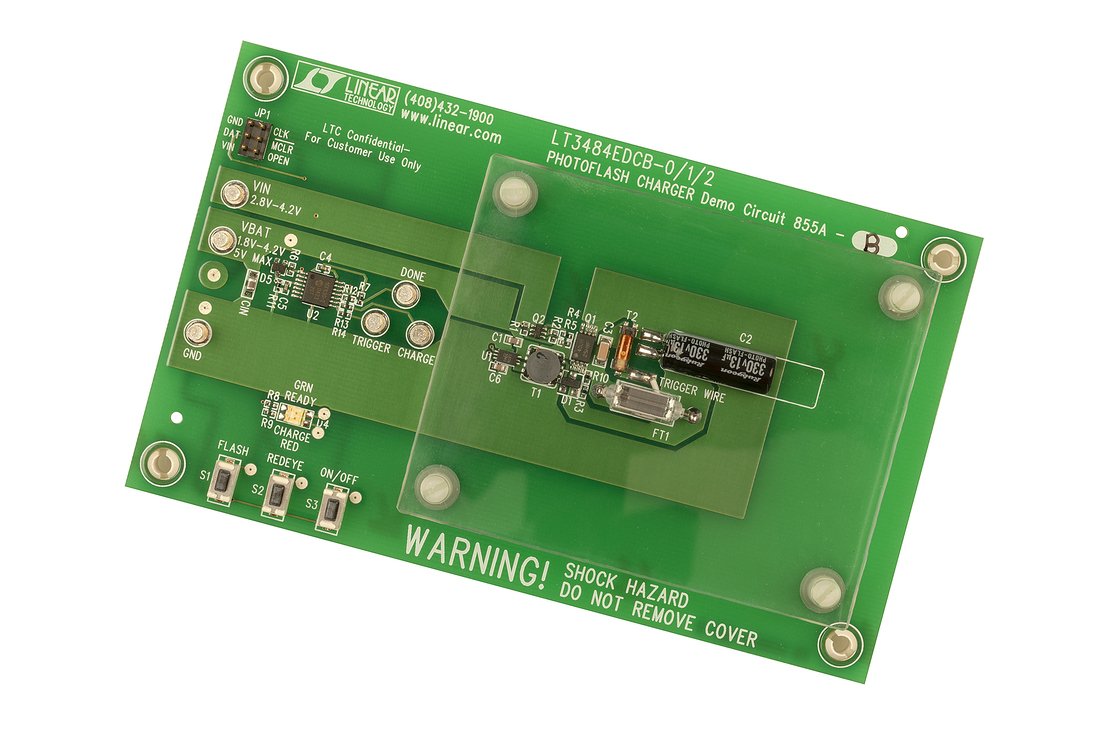

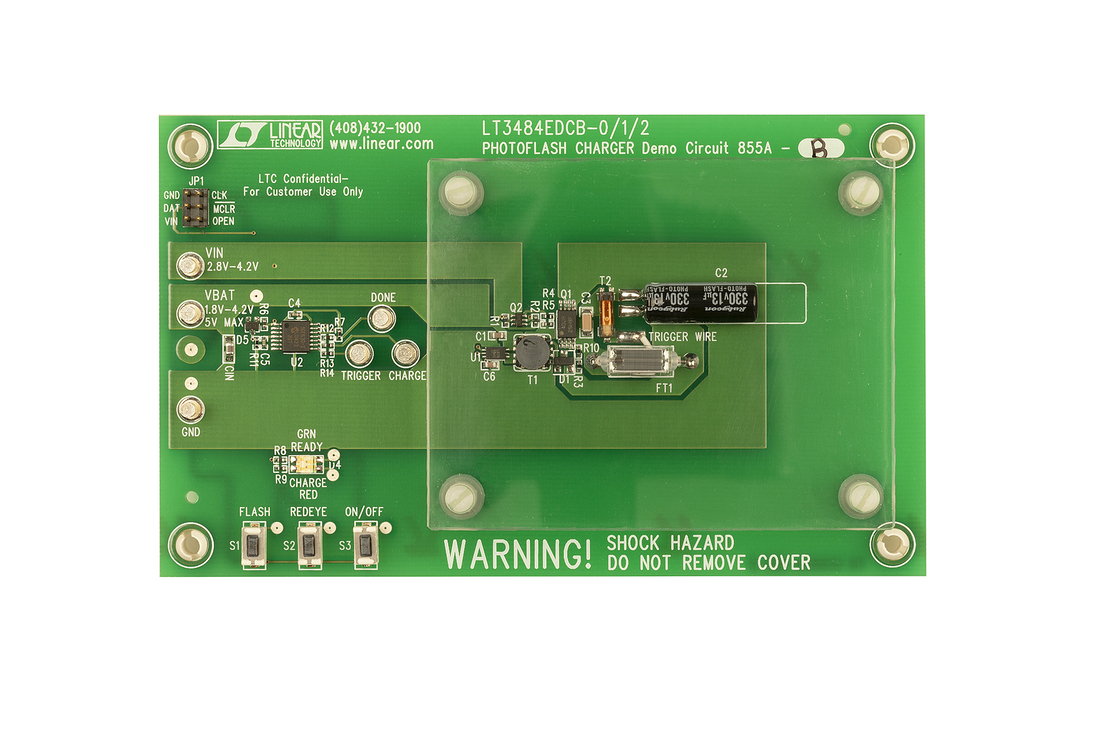

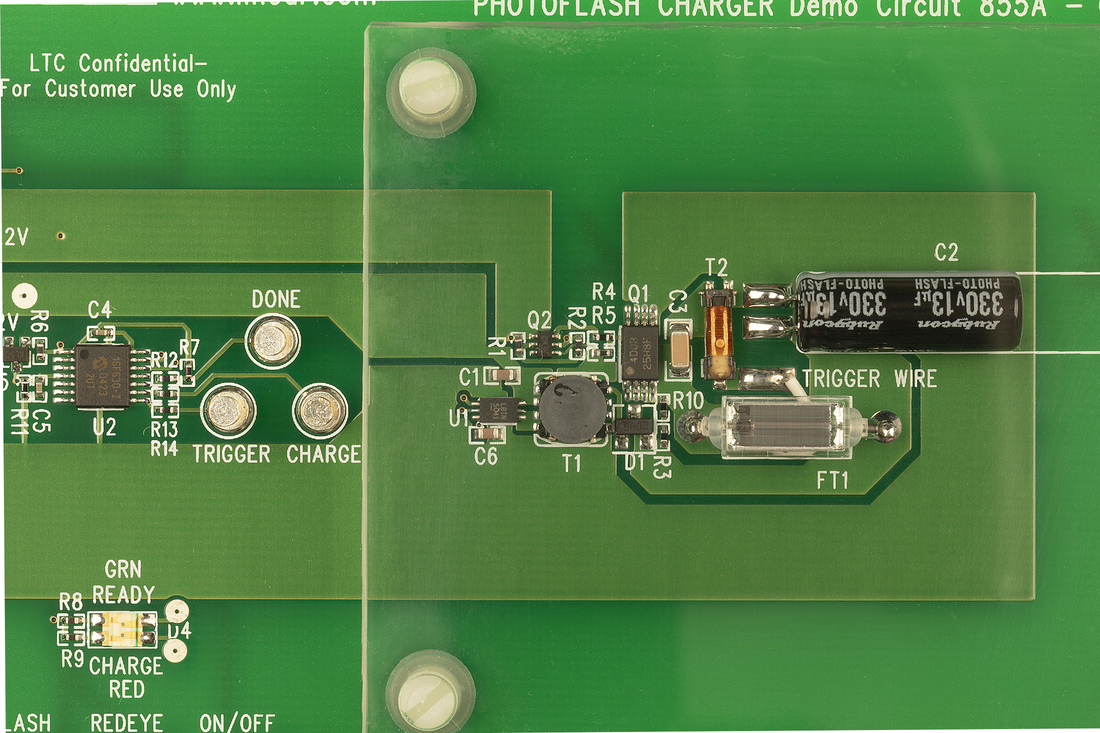

評価キット (3)
