LT3465

製造中

ThinSOTパッケージ、ショットキー内蔵の1.2MHz/2.4MHz白色LED昇圧コンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  •  マッチングのとれたLED電流
  •  3.6V電源で最大6個のLEDをドライブ
  •  外付けショットキー･ダイオードが不要
  •  1.2MHzのスイッチング周波数（LT3465）
  •  AM放送帯域を上回る2.4MHzのスイッチング周波数（LT3465A）
  • VIN 範囲: 2.7V to 16V
  • VOUT(MAX) = 30V
  •  自動ソフトスタート（LT3465）
  •  オープンLEDの保護
  •  高効率：標準で81%（LT3465）、79%（LT3465A）
  •  必要な出力コンデンサはわずか0.22μF
  •  高さの低い（1mm）SOT-23パッケージ

LT3465/LT3465Aは、1セル・リチウムイオン・バッテリで直列に接続された最大6個のLED をドライブする昇圧DC/DCコンバータです。LEDを直列に接続することにより、同一のLED電流を供給し、バラスト抵抗が不要です。これらのデバイスは、競合デバイスでは外付けとなるショットキー･ダイオードを内蔵しています。また、LED切断時の出力電圧制限、1本のピンによるシャットダウン、調光制御、ソフトスタートなどの機能も搭載しています。

LT3465は1.2MHzでスイッチングを行い、小型の外付け部品を使用可能です。高速バージョンのLT3465Aは、2.4MHzでスイッチングを行います。固定周波数スイッチングにより、入力ノイズが低く、小型の出力コンデンサを使用できます。3、4、または5LEDアプリケーションで必要な出力容量はわずか0.22μFです。

LT3465とLT3465Aは高さの低い（1mm）6ピンSOT-23（ThinSOT™）パッケージで供給されます。


アプリケーション

  • 携帯電話
  • PDA、ハンドヘルド・コンピュータ
  • デジタル・カメラ
  • MP3プレイヤ
  • GPSレシーバ
LT3465
ThinSOTパッケージ、ショットキー内蔵の1.2MHz/2.4MHz白色LED昇圧コンバータ
Figure 1. Li-Ion Powered Driver for Four White LEDs Conversion Efficiency Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
温度センサー 1
LTC2997
製造中 リモート/内部温度センサ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3465
  • LT3465A
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC637A

LT3465ES6 LT3465AES6 | Single Cell White LED (4) Driver

今すぐ購入 詳細を表示

製品詳細

DC637A: Demo Board for the LT3465 1.2MHz White LED Step-Up Converters with Built-In Schottky in ThinSOT.
DC637A
LT3465ES6 LT3465AES6 | Single Cell White LED (4) Driver

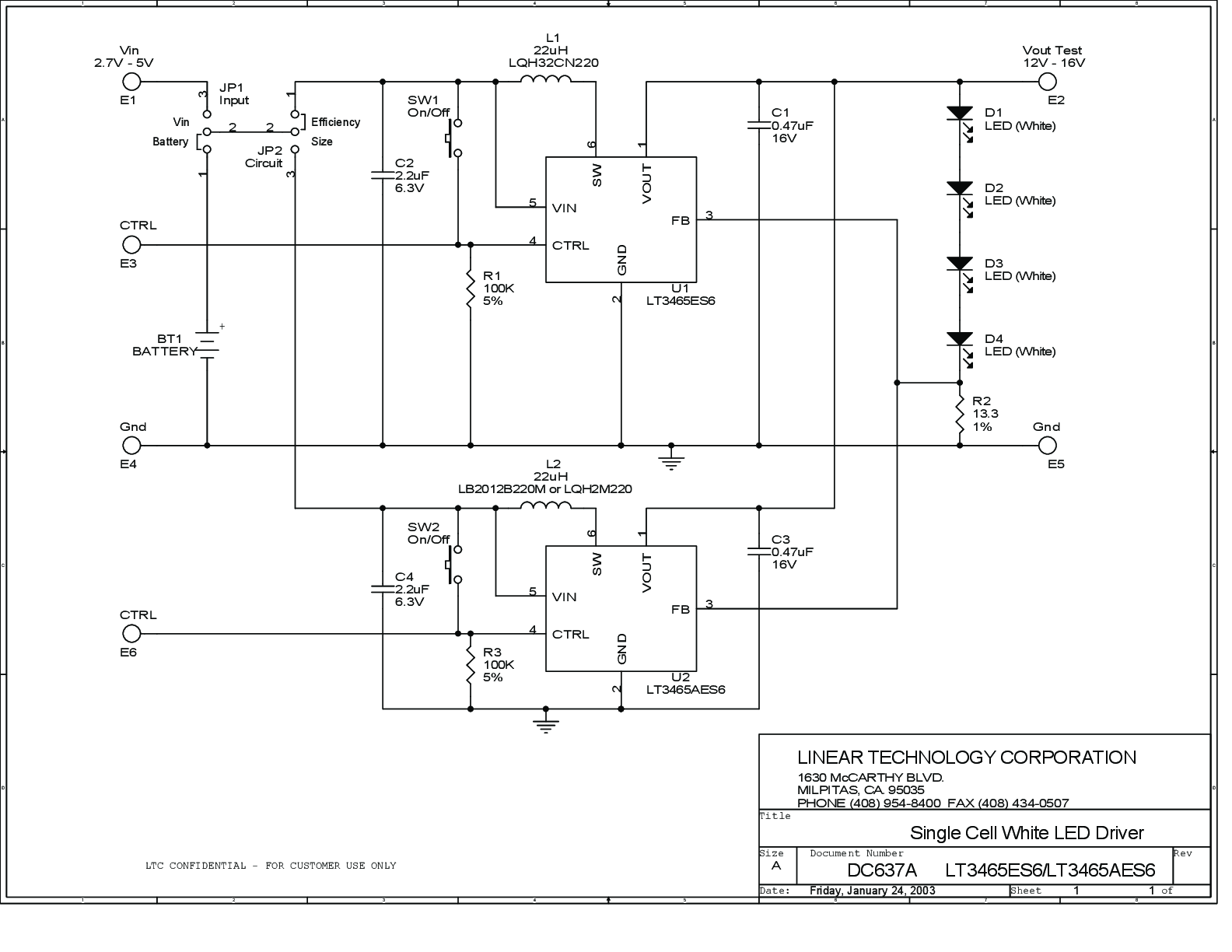

DC637A - Schematic
