LT3462

反転1.2MHz/2.7MHzDC/DCコンバータ 、ショットキー・ダイオード内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.75
特長
  • ショットキー整流器を内蔵
  • 固定周波数:1.2MHz/2.7MHz動作
  • 非常に低ノイズ:1mVP-Pの出力リップル
  • 低VCESATスイッチ:270mV@250mA
  • 5V入力で-5V/100mA
  • 3.3V入力で-12V/30mA
  • 低入力バイアス電流GND基準FB入力
  • 低インピーダンス(40Ω)の1.265Vリファレンス出力
  • 高出力電圧:最大 -38V
  • 広い入力範囲:2.5V~16V
  • 小型表面実装部品を使用
  • 低いシャットダウン電流: < 10µA
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージ
  • LT3462Aのみ:8ピンDFN(2mm × 2mm × 0.75mm)パッケージ
製品概要
show more Icon

LT3462/LT3462Aは、汎用固定周波数電流モード反転DC/DCコンバータです。どちらのデバイスもショットキーと低VCESATスイッチを内蔵しているので、部品コストとコンバータの実装面積を削減できます。LT3462は1.2MHz、LT3462Aは2.7MHzでスイッチングを行います。これらの製品の高速動作により、高さの低い小型で安価なコンデンサやインダクタを使用できます。

LT3462/LT3462Aは、入力電流と出力電流の両方をフィルタリングするデュアル・インダクタ反転方式で動作します。セラミック・コンデンサを使用すれば、1mVP-Pに近い低出力電圧リップルを達成可能です。固定周波数スイッチングにより、チャージ・ポンプ・ソリューションで一般にみられる低周波ノイズのないクリーンな出力を保証します。40Vスイッチにより、VINとVOUT間の電位差を最大38Vにすることができるので、デュアル・インダクタ反転方式に適しています。

どちらのデバイスも低インピーダンスの1.265Vリファレンス出力を装備し、帰還抵抗ネットワークを供給できます。また、グランド基準の高インピーダンスFB入力により、出力精度を低下させずに高い帰還抵抗値が得られます。


アプリケーション

  • CCDバイアス
  • LCDバイアス
  • GaAs FETバイアス
  • 汎用負電圧電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3462AEDC#TRMPBF
  • HTML
  • HTML
LT3462AEDC#TRPBF
  • HTML
  • HTML
LT3462AES6#TRMPBF
  • HTML
  • HTML
LT3462AES6#TRPBF
  • HTML
  • HTML
LT3462ES6#TRMPBF
  • HTML
  • HTML
LT3462ES6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC670A

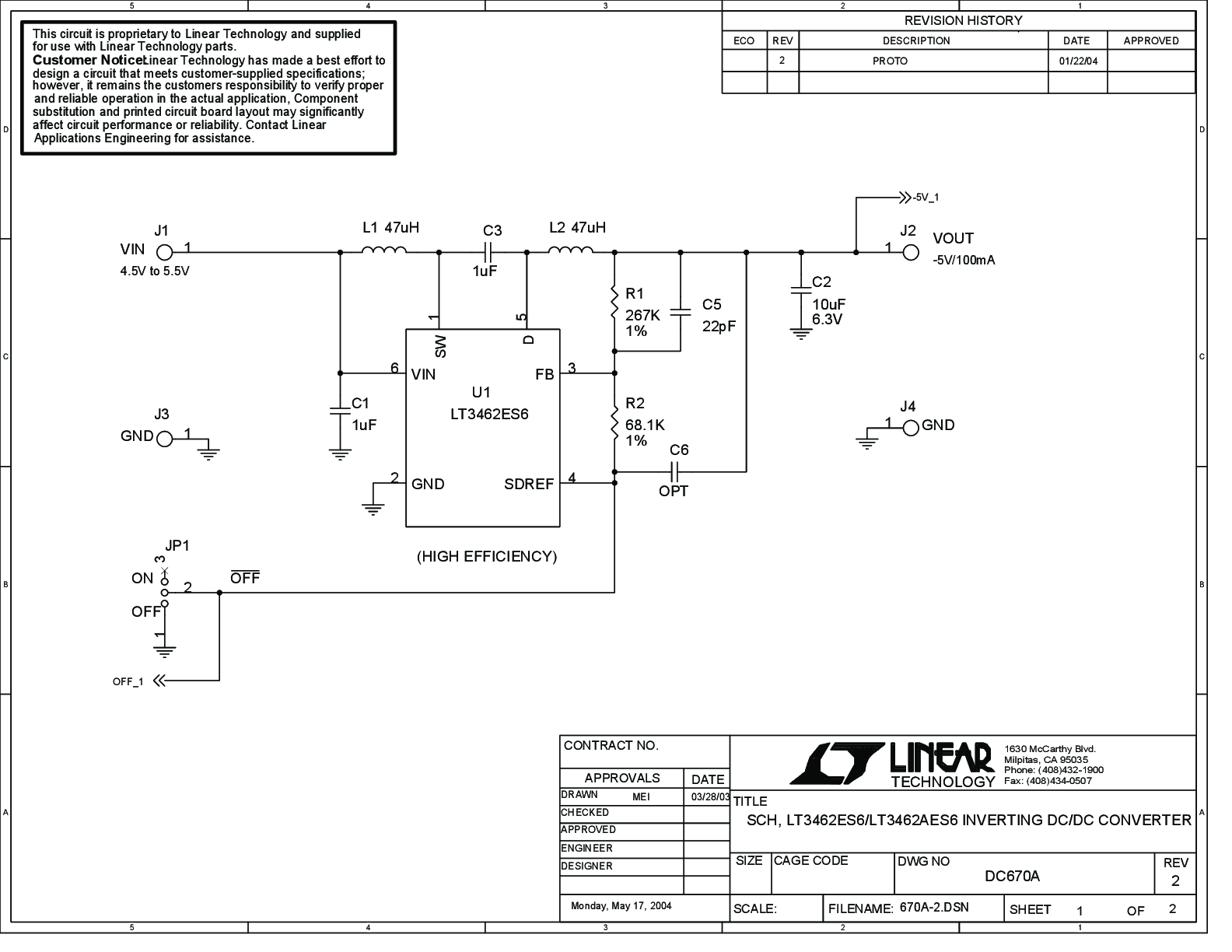

LT3462ES6 / AES6 | High Efficiency / Small Size Inverting DC/DC Converter, VIN = 4.5V to 5.5V, VOUT = -5V / 100mA
