製品概要

機能と利点

  • 伝導および放射EMIを削減
  • 1本の抵抗で出力スイッチ電圧と電流スルーレートを制御
  • 交差伝導防止回路
  • 2つの1A電流制限パワー・スイッチ
  • 低い最小電源電圧:2.8V
  • 低いシャットダウン電流:20μA以下
  • 50%デューティ・サイクル
  • 発振周波数:20kHz ~ 250kHz
  • 300kHzまで同期可能
  • 過電流保護と熱保護

製品概要

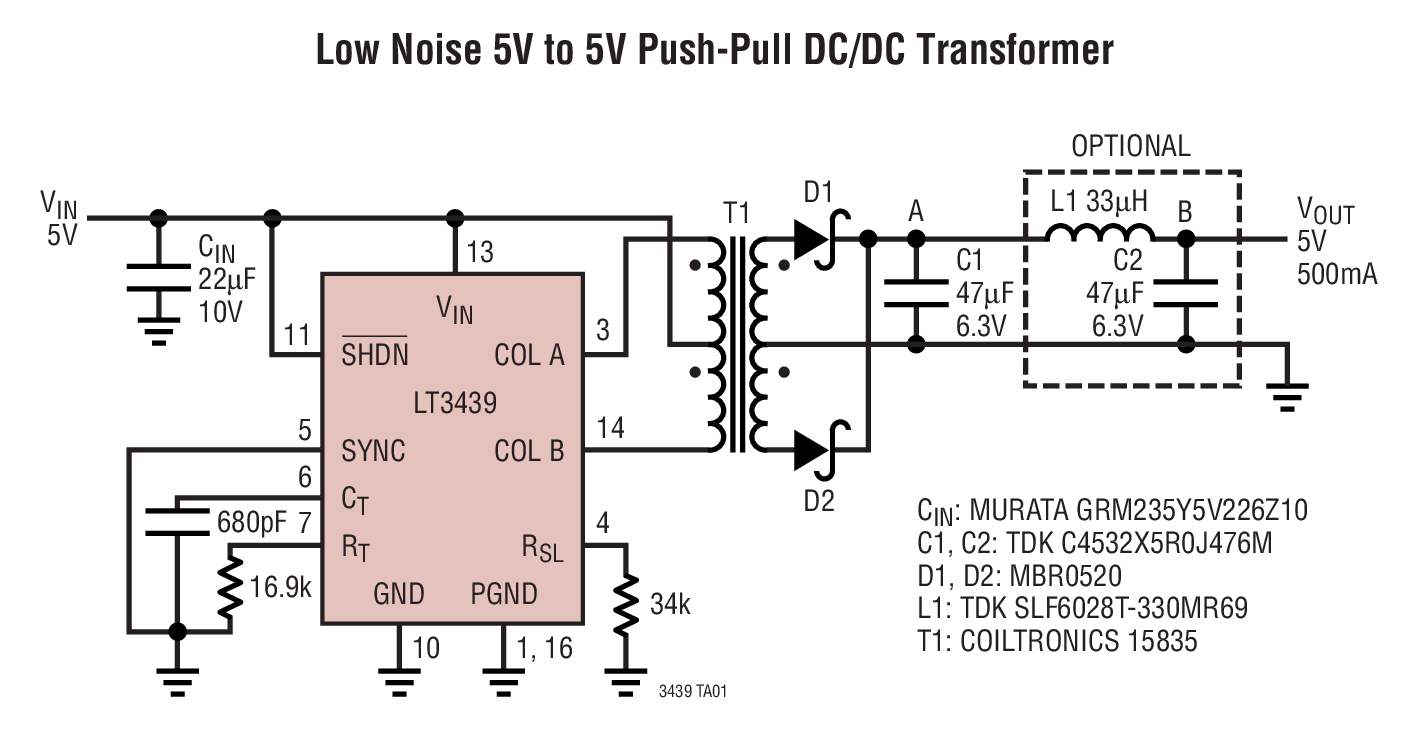

LT3439は、伝導および放射EMIを削減する、プッシュプルDC/DCトランス・ドライバです。出力スイッチ電圧と電流スルーレートを制御することによって、非常に低いノイズとEMIを達成します。スルーレートをユーザが調整できるので、出力ノイズ対効率を最適化することができます。LT3439は、効率をわずかに低下させるだけで高周波高調波を40dBも低減できます。

LT3439は2個の1A電流制限パワー・スイッチを内蔵し、重負荷時の起動を保証します。また、外部クロックに同期可能な発振器を内蔵しているので、スイッチャ高調波をよりさらに高精度にすることができます。保護機能として、電流制限、低電圧ロックアウト、サーマル・シャットダウン、交差導通防止回路などがあります。

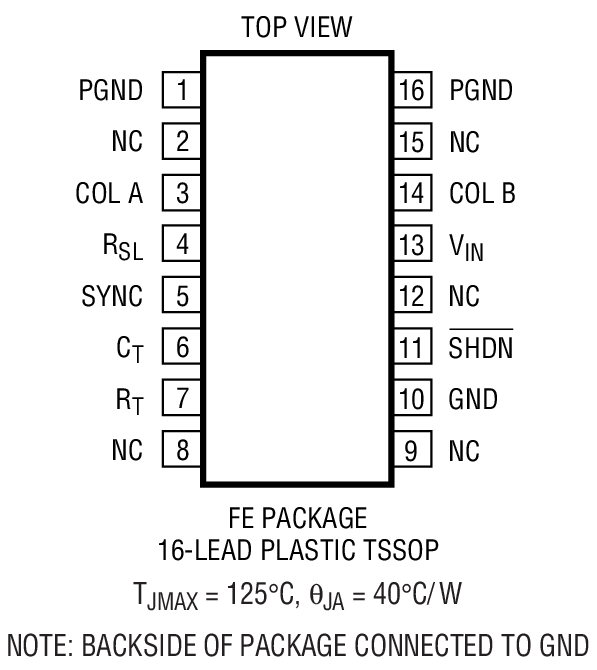

LT3439は底部が露出し、熱特性が改善された16ピンTSSOPパッケージで供給されます。


アプリケーション

  • 低ノイズ絶縁電源
  • 無線およびテレコム電源
  • 分配電源
  • 医療機器
  • 精密機器
  • 低ノイズ・フィラメント電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

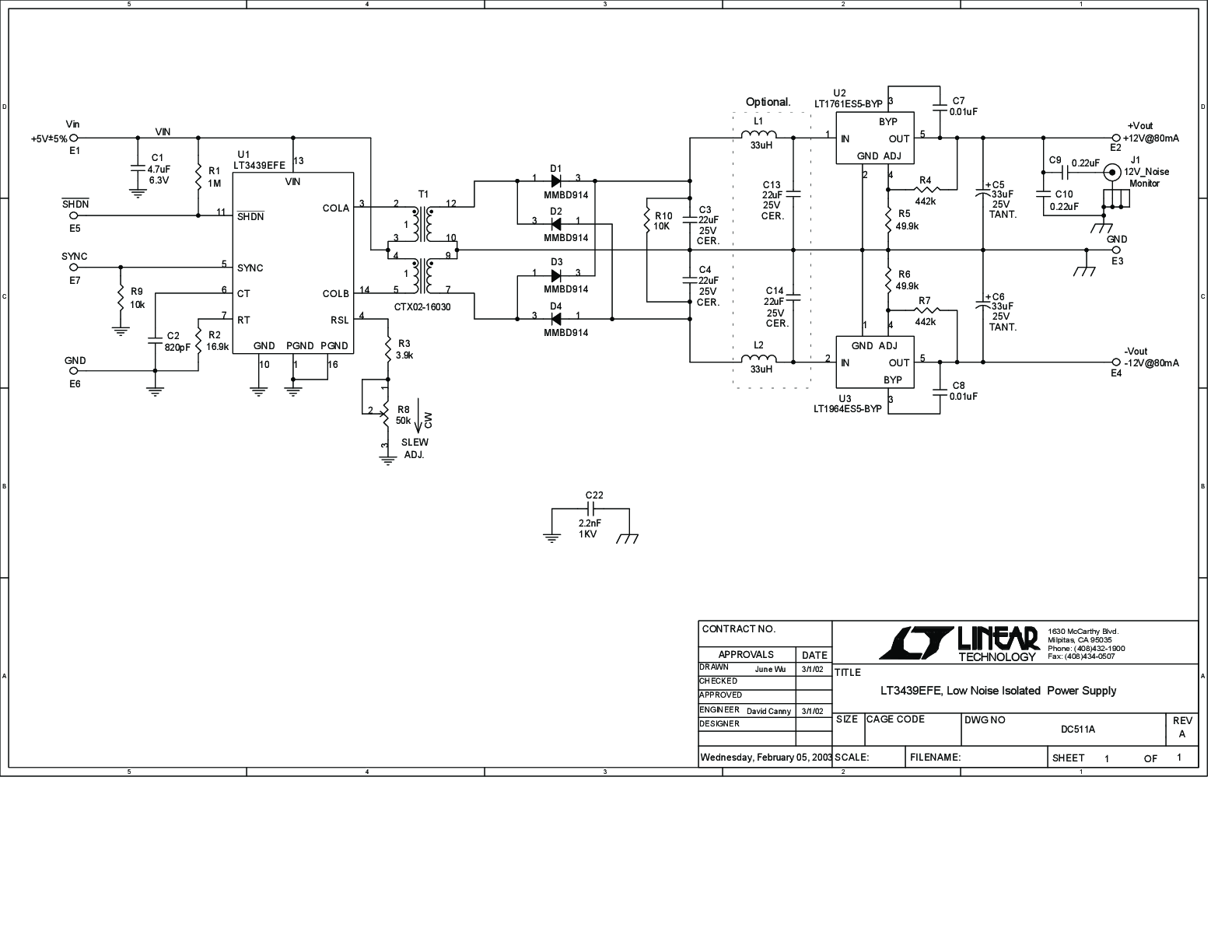

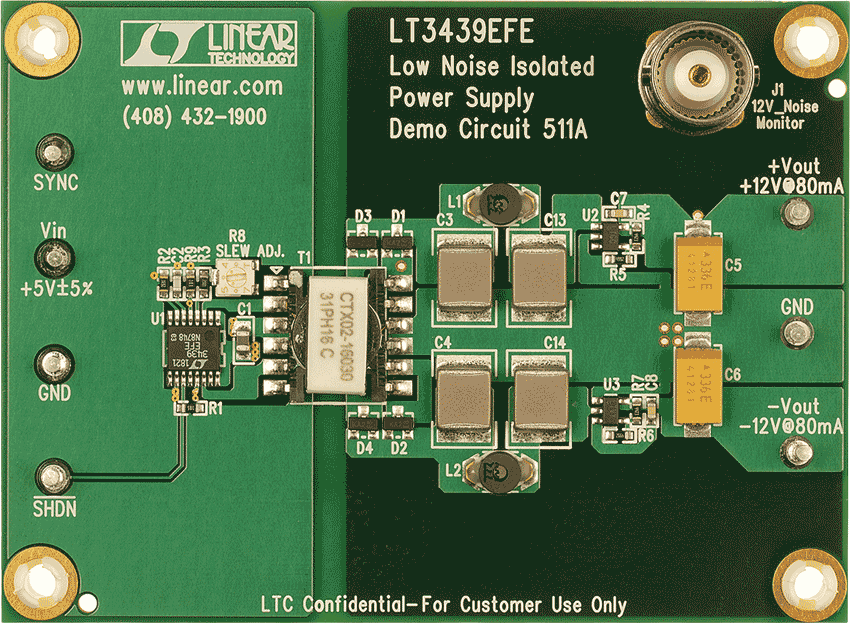

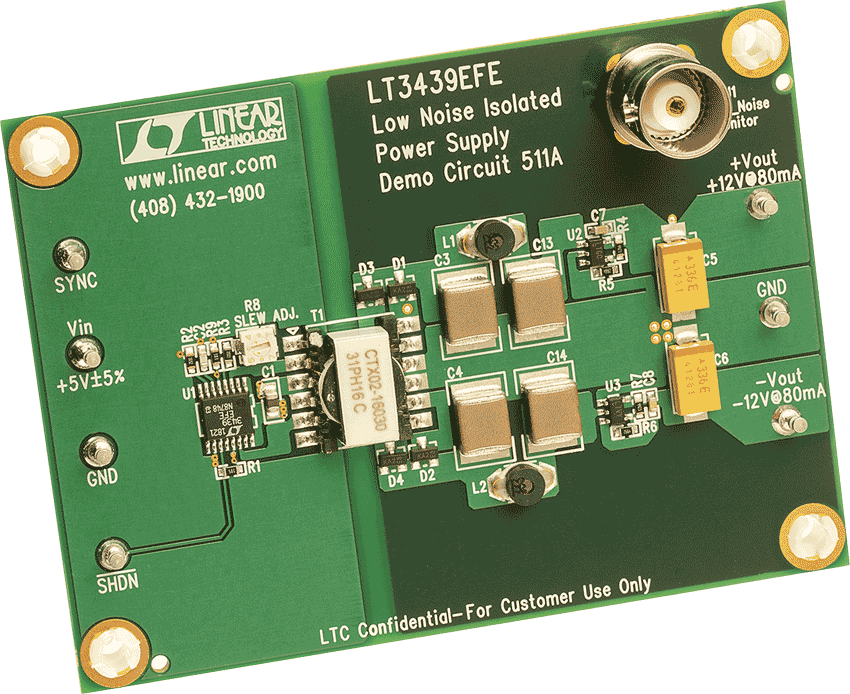

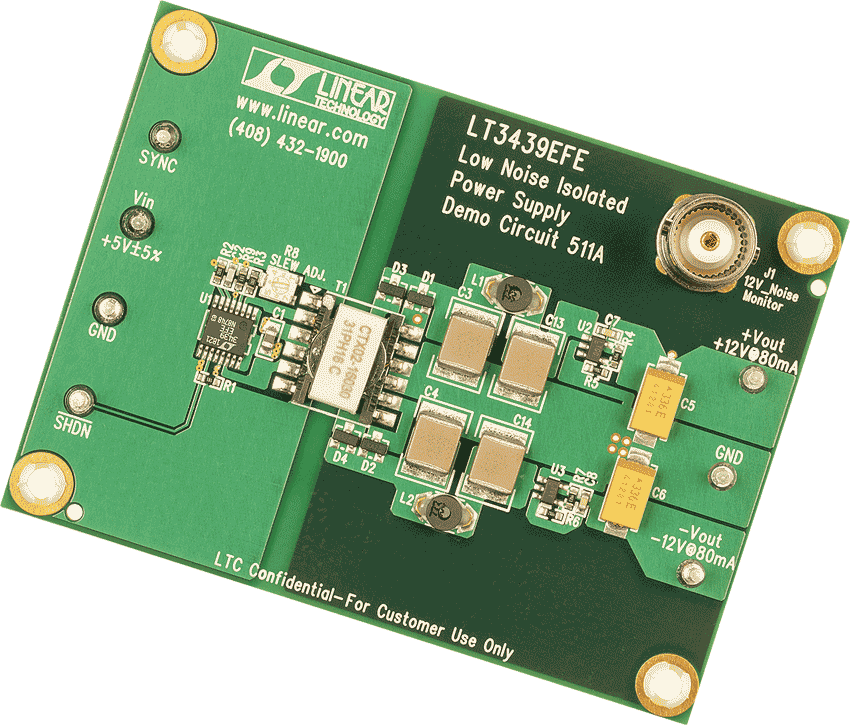

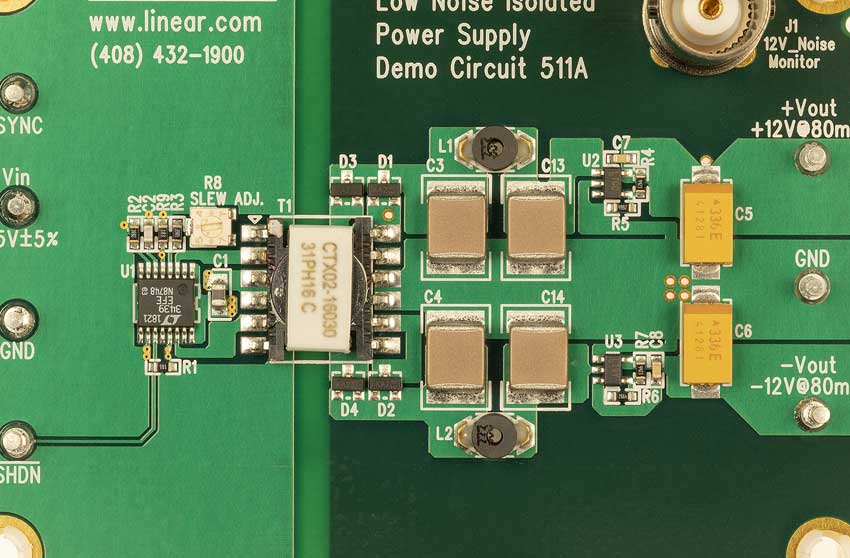

評価キット (1)
