LT3435

製造中

消費電流100μAの高電圧、3A、500kHz降圧スイッチング･レギュレータ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力範囲：3.3V～60V
  • ピークスイッチ電流： 3A
  • Burst Mode®動作：消費電流が100μA
  • 低いシャットダウン電流：IQ＜1μA
  • スレッショルドをプログラム可能なパワーグッド･フラグ
  • 60Vまでの負荷遮断保護
  • 500kHzのスイッチング周波数
  • 飽和スイッチ設計： オン抵抗0.1Ω
  • デューティサイクル全域でピークスイッチ電流を維持
  • 帰還リファレンス電圧：1.25V
  • 容易に同期可能
  • ソフトスタートが可能

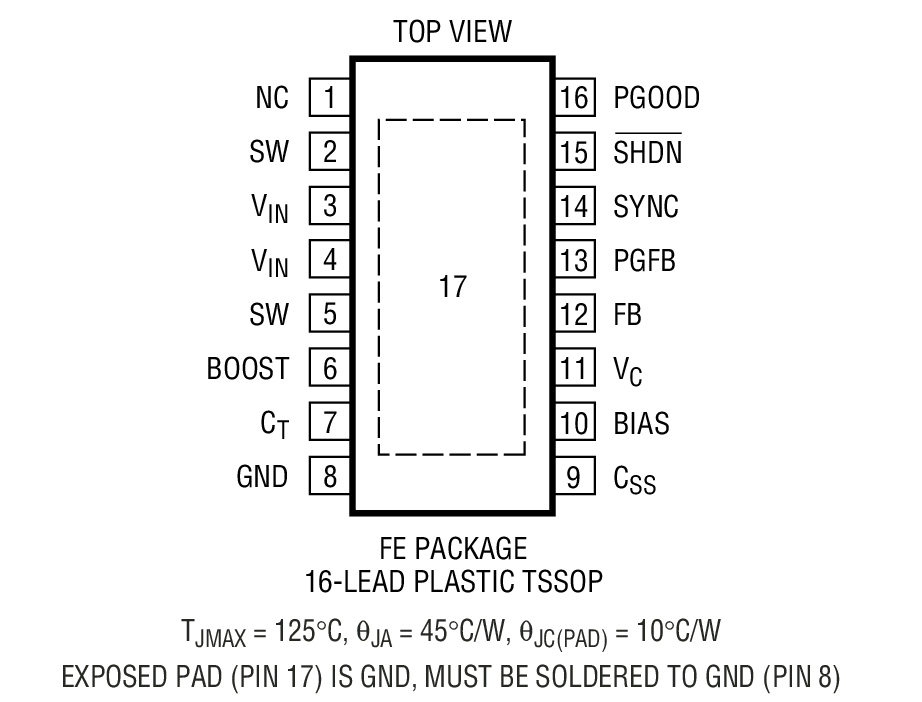

  • 熱特性が改善された小型16ピンTSSOPパッケージ

LT3435は、最大60Vの入力電圧を使用できる500kHzモノリシック降圧スイッチング・レギュレータです。高効率の3A、0.1Ωスイッチに加え、必要な発振器、制御回路、ロジック回路をすべて内蔵しています。電流モード方式により、過渡応答が高速で、優れたループ安定性が得られます。

革新的な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。低電流時にバーストモード動作を採用し、内部回路をバイアスする出力とパワー・スイッチを完全に飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、特許取得の回路により、デューティサイクル全域でピークスイッチ電流を維持します。 シャットダウンによって消費電流を1μA以下まで低減します。また、SYNCピンをロジック・レベル入力でドライブすることにより、外部同期が可能です。C SSピンから出力までの間に1個のコンデンサを配置することにより、出力電圧ランプを制御します(ソフトスタート)。また、このデバイスはスレッショルドとタイムアウトをプログラム可能なパワーグッド･フラグを装備し、サーマルシャットダウン保護機能を搭載しています。

LT3435は露出パッド･リードフレームの16ピンTSSOPパッケージで供給されるので、熱抵抗が低減されます。


アプリケーション

  • 高電圧電力変換
  • 14Vおよび42V車載システム
  • 産業用電源システム
  • 配電システム
  • バッテリ駆動システム
  • USB駆動システム

LT3435
消費電流100μAの高電圧、3A、500kHz降圧スイッチング･レギュレータ
14V to 3.3V Step-Down Converter with 100µA No Load Quiescent Current Supply Current vs Input Voltage Product Package 1 Efficiency and Power Loss vs Load Current
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
発振器 1
LTC6909
製造中 スペクトル拡散変調付き、1～8 出力、マルチフェーズ･シリコン発振器
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT3435
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC613A

LT3435IFE Demo Board | 6.75V ≤ VIN ≤ 28V, VOUT = 5V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 613 is a 3A power switch, 500kHz, step-down converter with 100uA quiescent current featuring the LT3435IFE. It produces 5V at 2A from an input voltage range of 6.75V to 28V, and can survive input transients up to 60V.
DC613A
LT3435IFE Demo Board | 6.75V ≤ VIN ≤ 28V, VOUT = 5V @ 2A

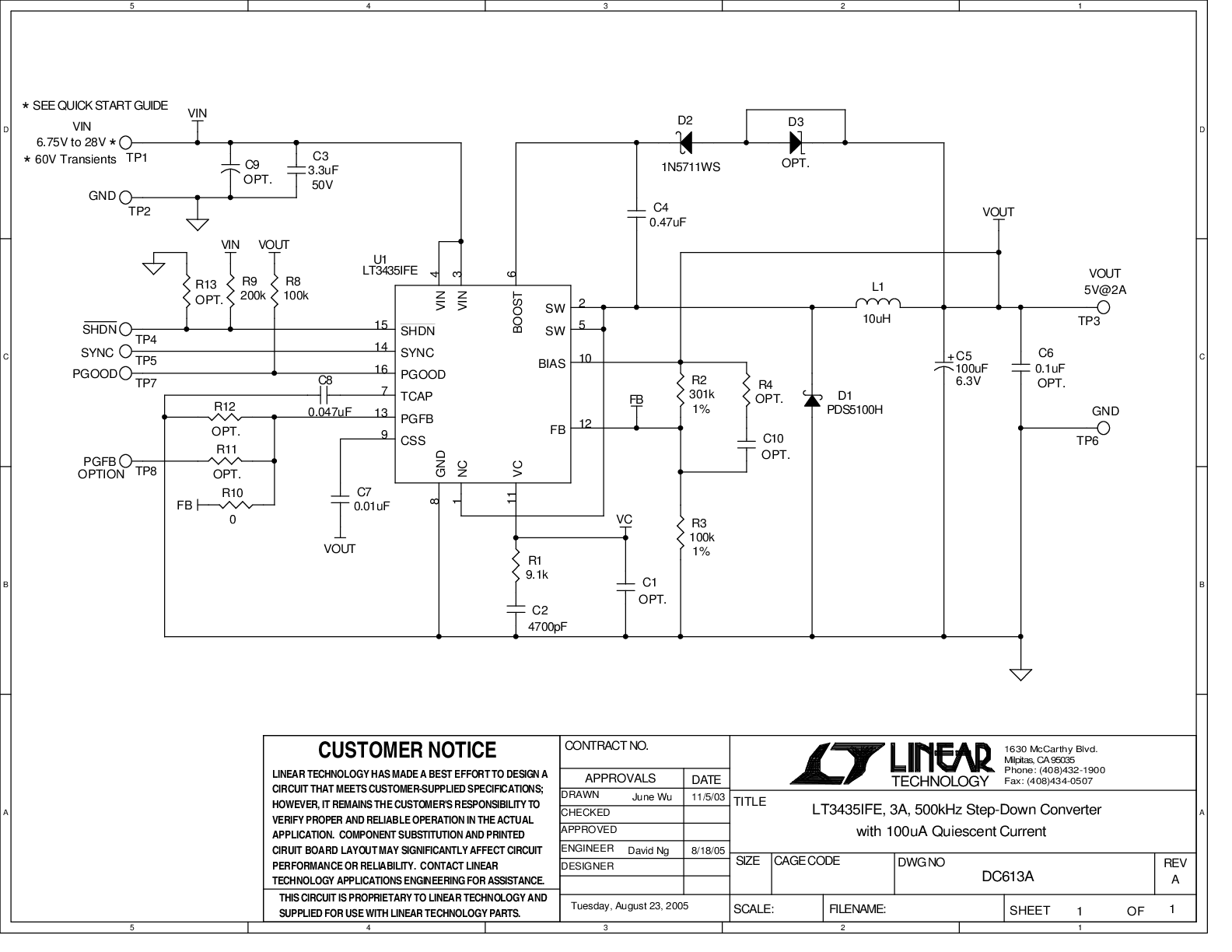

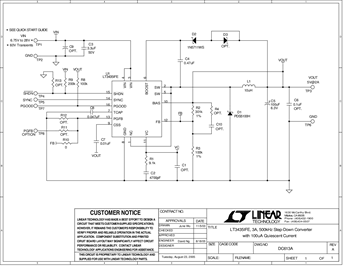

DC613A - Schematic
