LT3099

新規設計に推奨

-20V、1A、超低ノイズ、超高PSRR、負電圧のリニア・レギュレータ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 超低RMSノイズ：1.4μVRMS（10Hz～100kHz）
  • 超低スポット・ノイズ：4nV/√Hz（10kHz時）
  • 超高PSRR：75dB（1MHz時）
  • 出力電流：1A
  • 広い入力電圧範囲：-3.5V～-20V
  • 単一のコンデンサでノイズとPSRRを改善
  • 100 μA SETピン電流：±0.5%の初期精度
  • 単一抵抗で出力電圧を設定
  • プログラム可能な電流制限
  • 低ドロップアウト電圧：350mV
  • 出力電圧範囲：0V～-19V
  • プログラム可能なパワー・グッドおよび高速なスタートアップ
  • 双方向の高精度イネーブル／UVLO
  • VIOCピンによる消費電力の管理
  • 並列化によるノイズ低減と大電流化が可能
  • フォールドバックによる電流制限機能を搭載
  • 最小出力コンデンサ：10μFセラミック
  • 小型の14ピン4mm x 3mm DFNパッケージ
LT3099
-20V、1A、超低ノイズ、超高PSRR、負電圧のリニア・レギュレータ

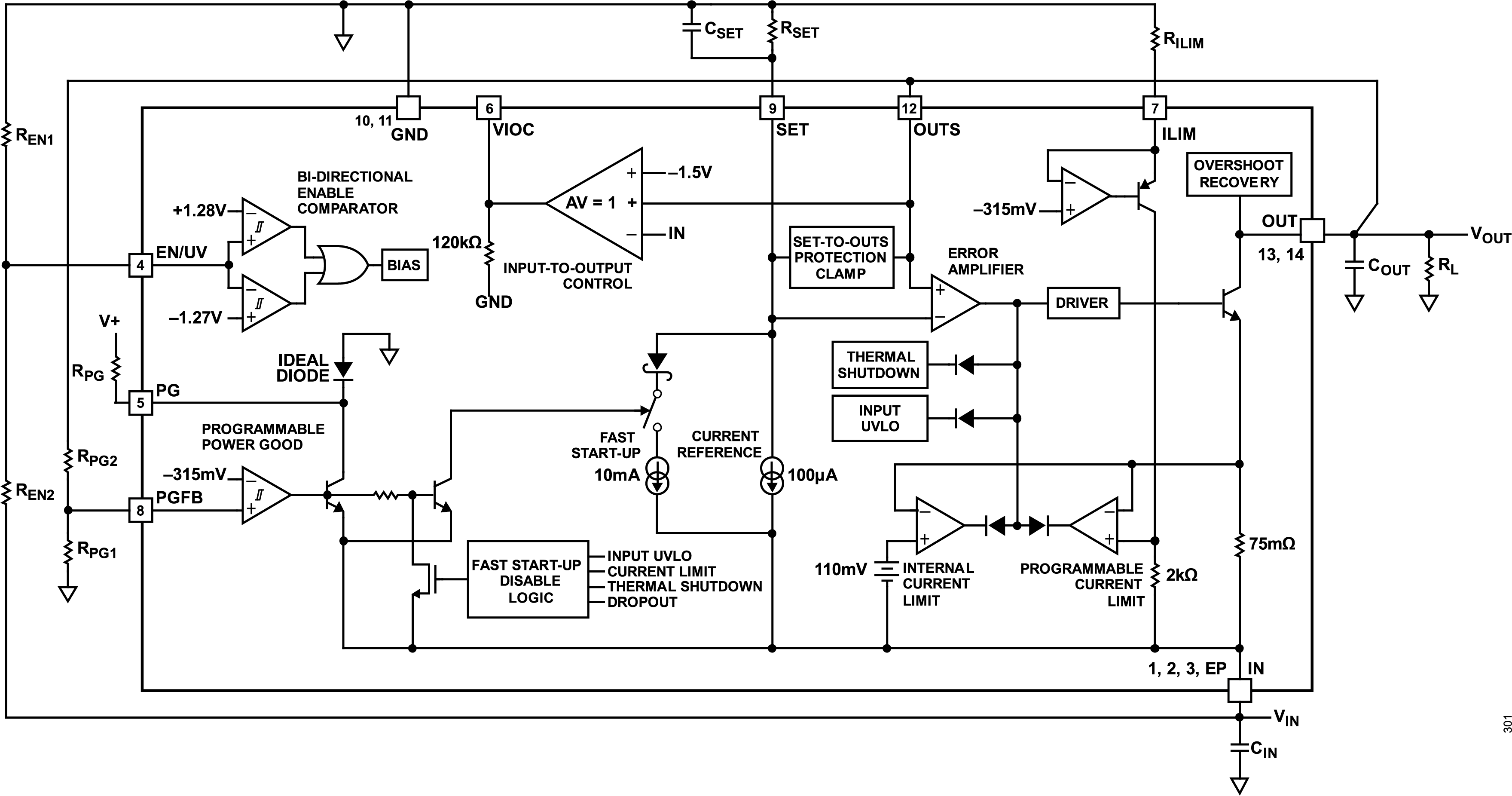

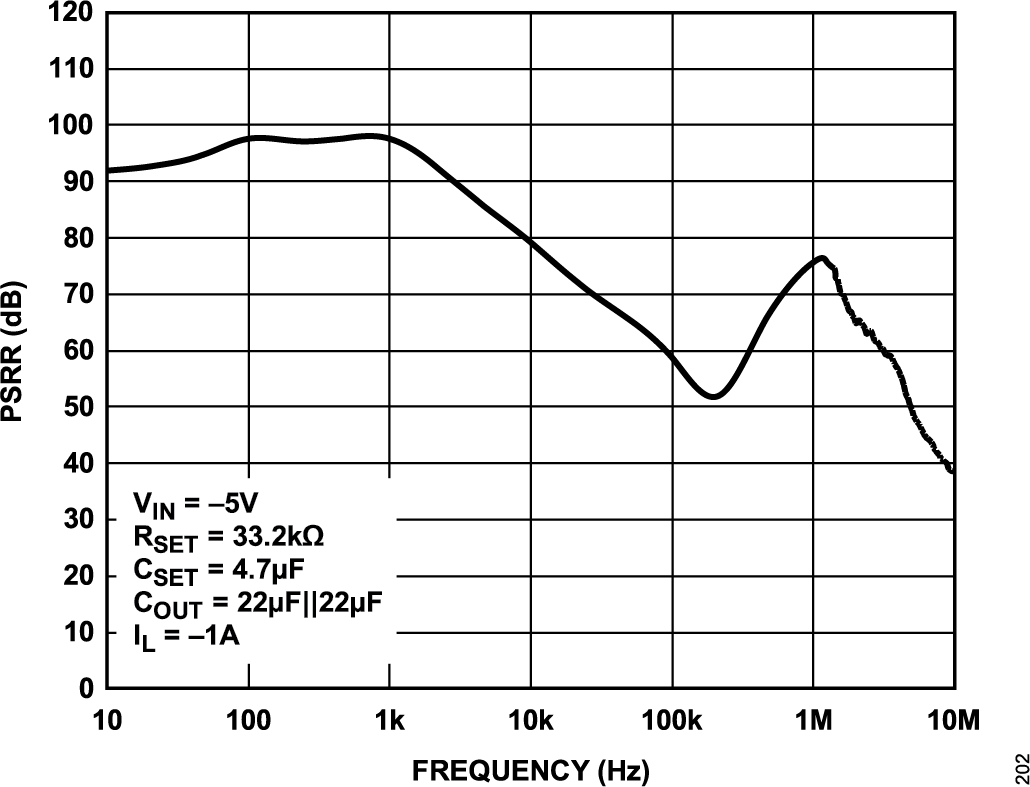

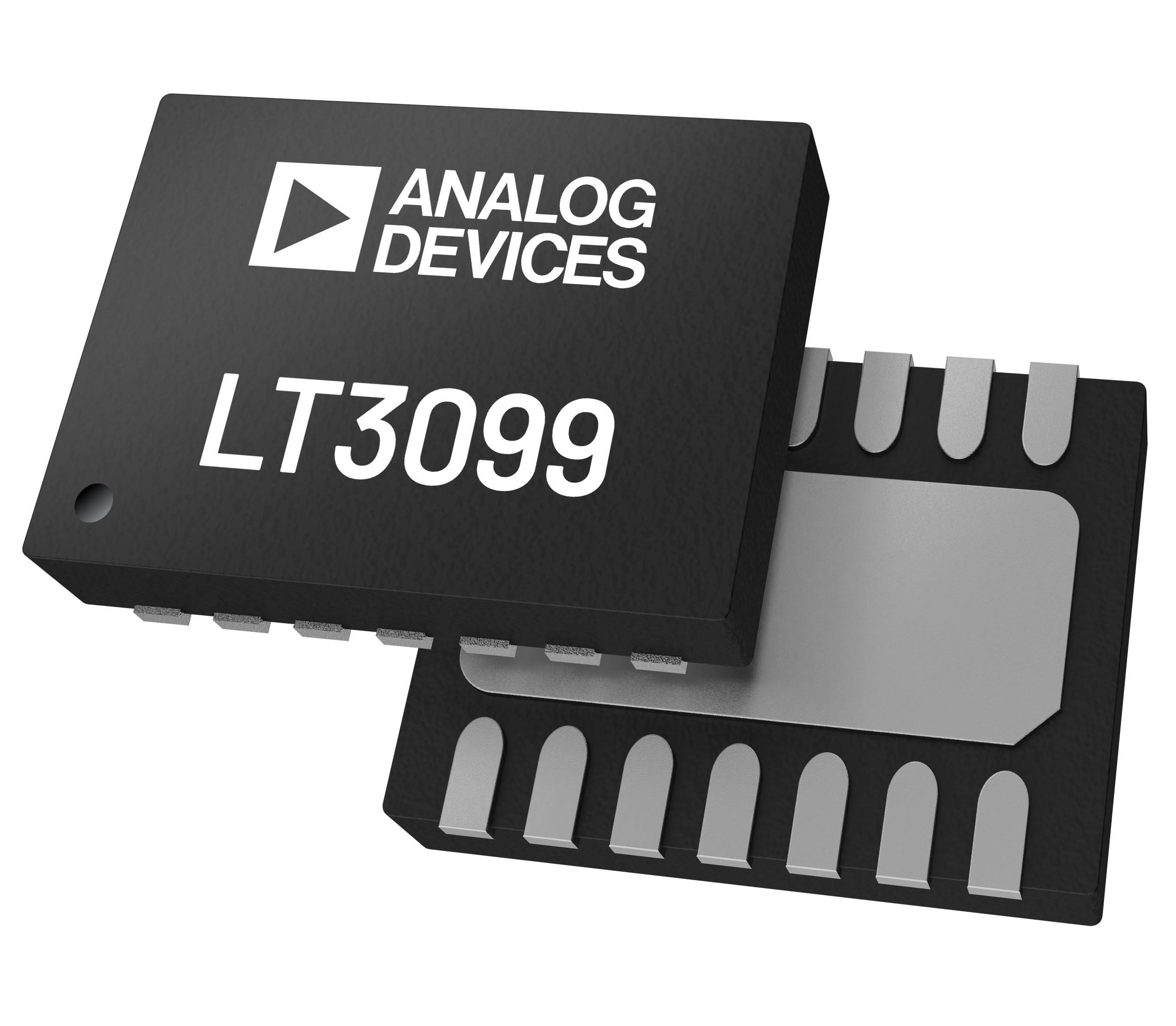

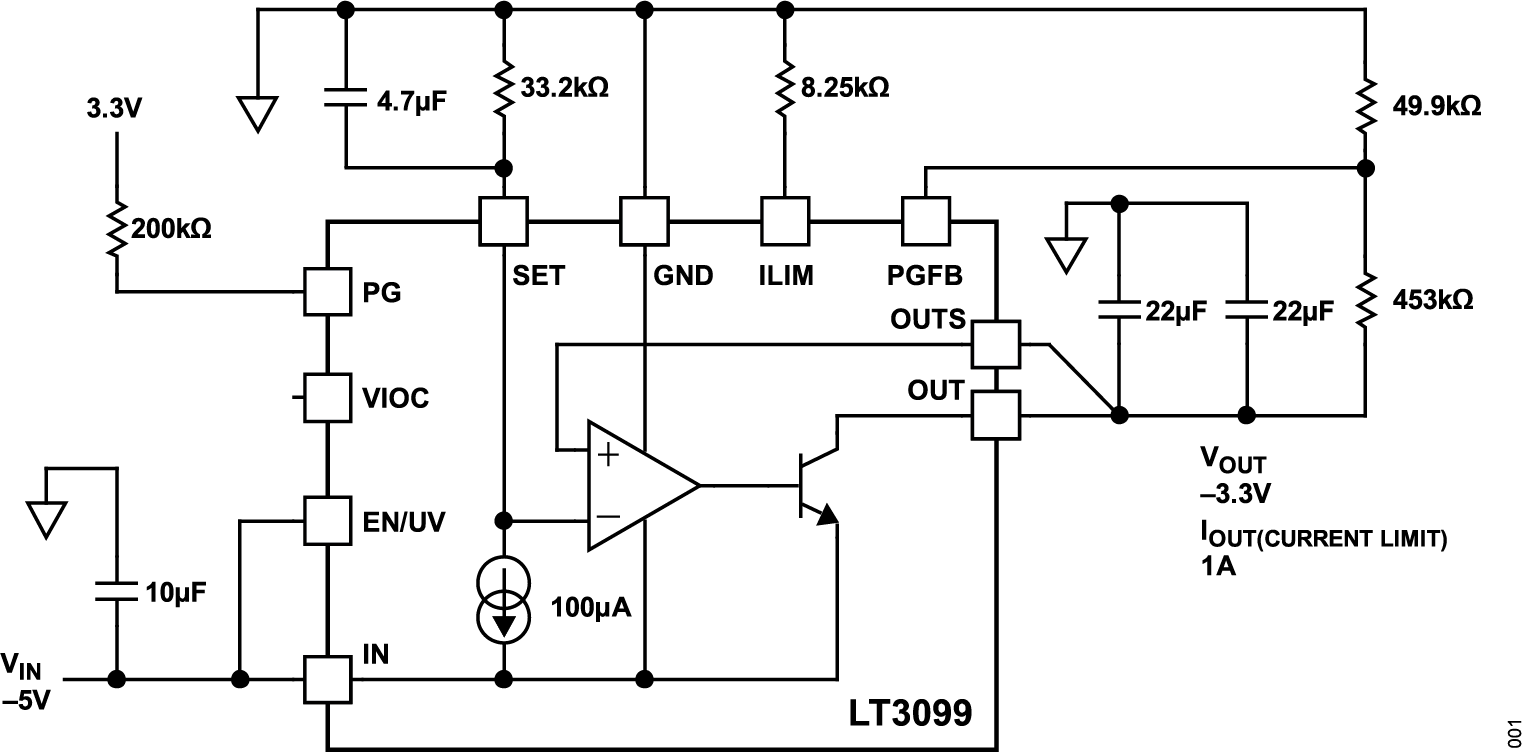

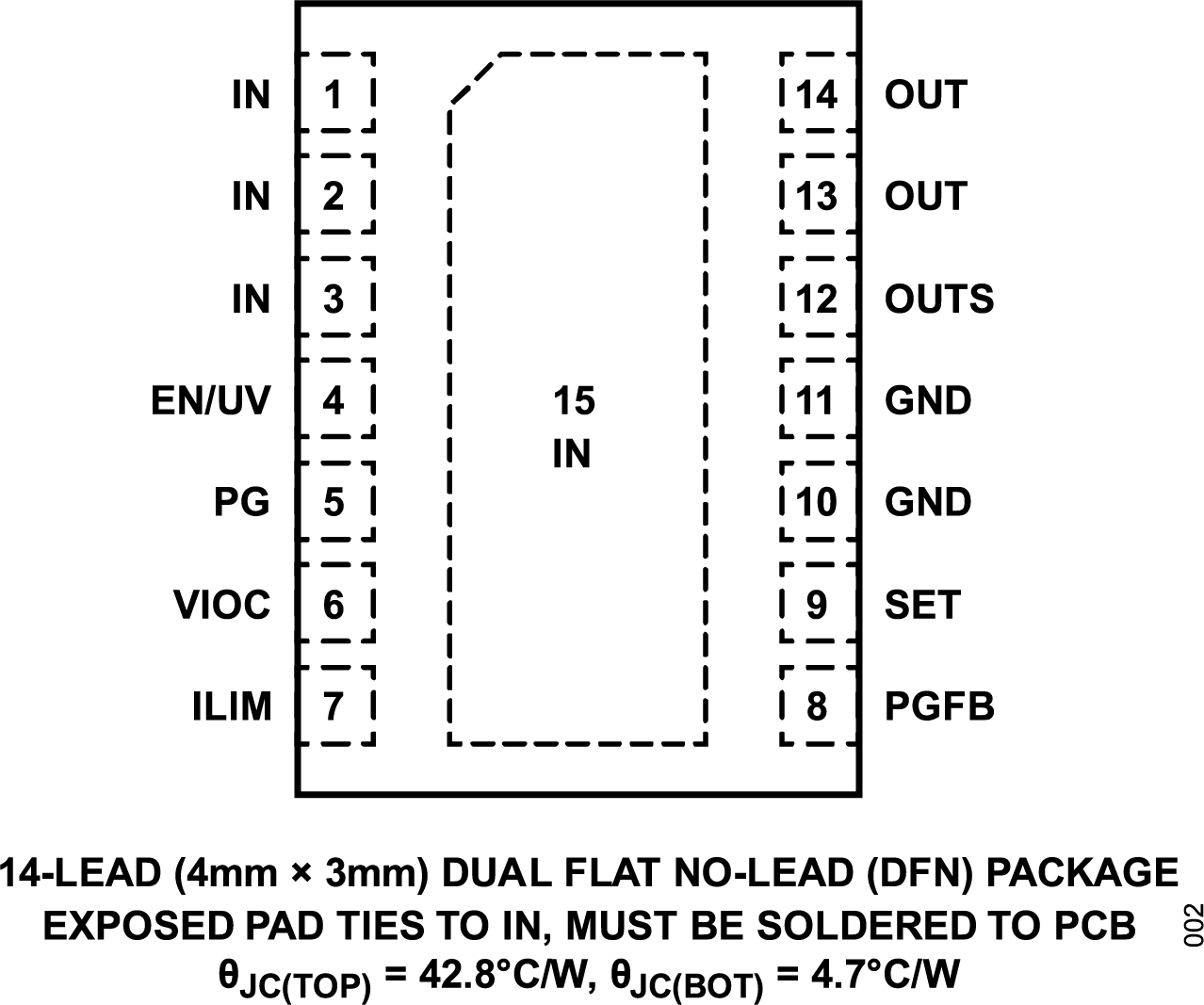

LT3099 Typical Application Circuit LT3099 Typical Application Graph LT3099 Block Diagram LT3099 Pin Configuration LT3099 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT3099

評価：LT3099

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：-3.8V～-20V
  • 抵抗設定の-3.32V出力電圧
  • 最大出力電流：1A
  • ノイズおよびPSRR測定用のBNCコネクタ
  • 抵抗で設定可能なパワー・グッドおよび高速スタートアップ
  • 抵抗で設定可能な電流制限およびUVLO
  • VIOCによる消費電力とPSRRの管理
  • 熱特性が改善された14ピン、3mm × 4mm DFNパッケージ

製品詳細

LT3099評価用ボード（EVAL-LT3099-AZ）には、電圧入出力制御（VIOC）トラッキングが組み込まれたLT®3099（-20V、1A、超低ノイズ、超高電源電圧変動除去比（PSRR）、負電圧のリニア電圧レギュレータ）が搭載されています。VIOCを使用すると、上流のスイッチング・コンバータを制御してLT3099全体の電圧を一定に保つことができるため、消費電力を最小限に抑え、高いPSRRを維持できます。

EVAL-LT3099-AZは、-3.8V～-20Vの入力電圧範囲で動作します。LT3099の最大出力電流は1Aです。このレギュレータは、超低ノイズと超高PSRRを特長とし、プログラム可能なパワー・グッド機能とプログラム可能な電流制限機能を備えています。イネーブル機能（EN/UVピン）は双方向性があり、正電圧または負電圧で制御できます。

内蔵保護機能には、フォールドバックによる内部電流制限とヒステリシスによる熱制限が含まれています。

LT3099の詳細については、LT3099のデータシートを参照してください。EVAL-LT3099-AZ評価用ボードを使用する際、またはハードウェアの変更を行う際は、事前にLT3099のデータシートと本ユーザ・ガイドを参照することを推奨します。

EVAL-LT3099-AZのLT3099では、ICの下側にパッドが露出した14ピン、3mm × 4mm、プラスチック製デュアルフラット・リードなし（DFN）パッケージを使用しています。最大の熱性能を得るため、ボードを適切にレイアウトすることが重要です。
EVAL-LT3099
評価：LT3099

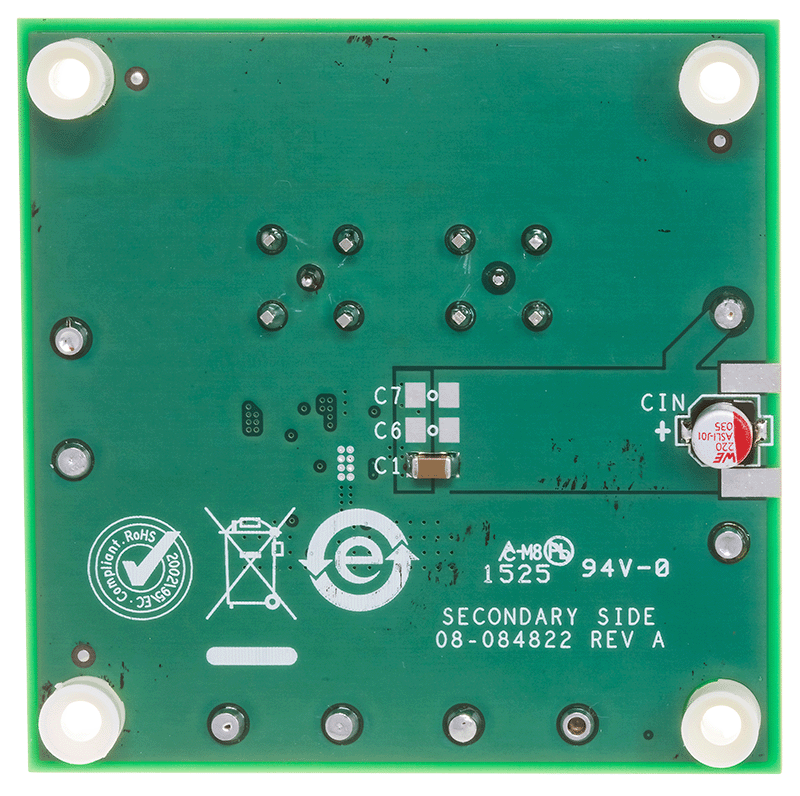

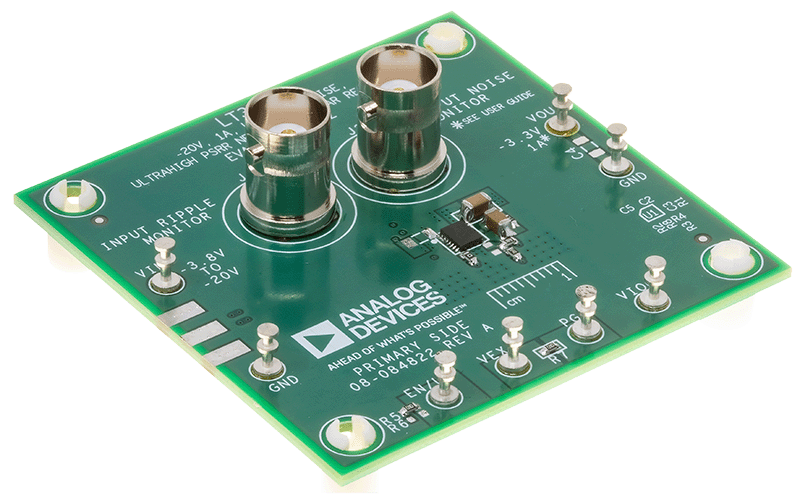

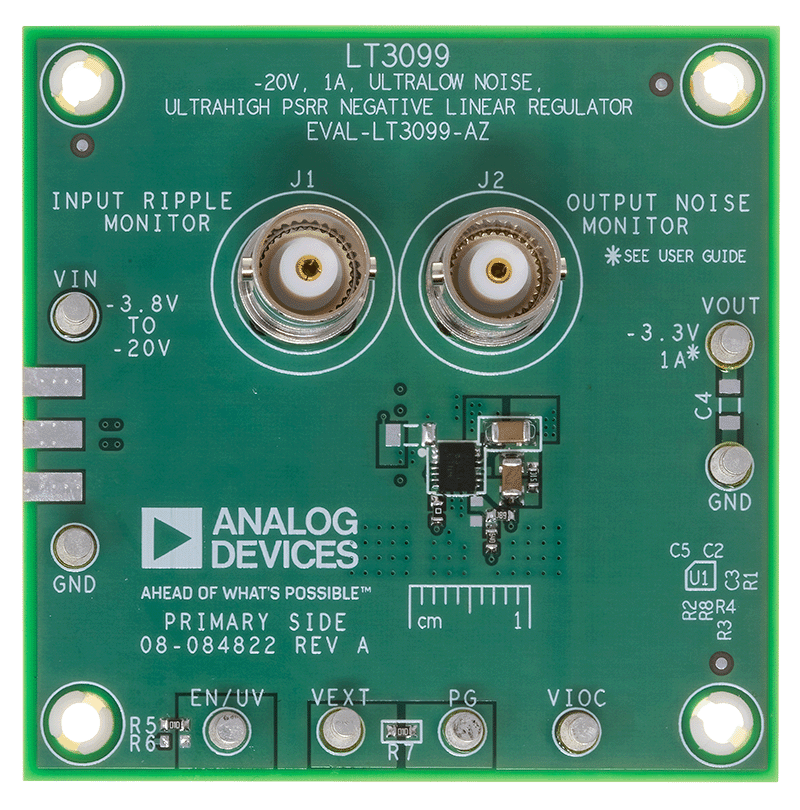

EVAL-LT3099-AZ Board Photo Angle View EVAL-LT3099-AZ Board Photo Top View EVAL-LT3099-AZ Board Photo Bottom View
