LT3089

新規設計に推奨

モニタ機能を備えた単一抵抗型の堅牢な800mAリニア・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い安全動作領域
  • 最大出力電流：800mA
  • 入力コンデンサ/出力コンデンサの有無にかかわらず安定
  • 広い入力電圧範囲：1.2V ～36V
  • 1本の抵抗で出力電圧を設定
  • 出力電流モニタ：IMON = IOUT/5000
  • 接合部温度モニタ：1μA/°C
  • 出力を0Vに調整可能
  • 50μAのSETピン電流：初期精度1%
  • 出力電圧ノイズ：27μVRMS
  • 複数デバイスの並列接続により出力電流値や放熱特性を向上
  • プログラム可能な電流制限
  • バッテリ逆接続保護および逆電流保護
  • 出力電圧に依存しない負荷レギュレーション：< 1mV（標準）
  • 入力レギュレーション：<0.001%/V（標準）
  • 熱特性が改善された12ピン（4mm×4mm）DFN、16ピンTSSOP、および7ピンDD-PAKパッケージで供給可能

LT3089は、堅牢な産業用アプリケーション向けに設計された800mA低ドロップアウト・リニア・レギュレータです。このデバイスの主な特長は、広い安全動作領域（SOA）、出力電流モニタ、温度モニタ、およびプログラム可能な電流制限です。LT3089は並列接続して出力電流値や放熱特性を向上させることができます。このデバイスは逆入力電圧および入出力間逆電圧に耐えられ、逆電流が流れることはありません。

LT3089の50μAリファレンス電流源は高精度なので、1本の抵抗で0V～34.5Vの任意の出力電圧を設定できます。電流リファレンス・アーキテクチャにより、出力電圧に依存しない負荷レギュレーションが可能です。LT3089は、入力コンデンサおよび出力コンデンサの有無にかかわらず安定しています。

出力電流モニタ（IOUT/5000）およびダイ接合部温度出力（1μA/°C）により、システムのモニタ機能とデバッグ機能を実現します。さらに、1 本の抵抗で電流制限値が設定されます。

内部保護回路には、バッテリ逆接続保護回路、逆電流保護回路、電流制限回路、熱制限回路があります。LT3089は、12ピン4mm×4mm DFNおよび16ピンTSSOPパッケージ（両方とも熱性能を改善するための露出パッド付き）、ならびに7ピンDD-PAKパワー・パッケージで供給されます。


アプリケーション

  • 全表面実装型電源
  • 堅牢な産業用電源
  • スイッチング電源のポスト・レギュレータ
  • 低出力電圧電源
  • 本質的安全アプリケーション
LT3089
モニタ機能を備えた単一抵抗型の堅牢な800mAリニア・レギュレータ
Wide Safe Operating Area Supply SET Pin Current Product Package 1 Product Package 2 Product Package 3
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LT3089
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2318A

LT3089EDF Demo Board | Linear Regulator with Safe Operating Area (SOA), 2.5V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/Adjustable @ 800mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2276A is an 800mA low dropout rugged linear regulator featuring the LT3089. It operates from 2.5V to 36V and has a jumper-selectable output voltage of 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V or user-selectable between 0V and 34.5V. Key features of the IC are an extended safe operating area (SOA), output current and temperature monitoring and programmable current limit. The maximum input voltage for 800mA load current is set by the 50°C temperature rise of the LT3089 on the demo circuit. Higher input voltage can be reached if larger copper area or force-air cooling is applied. The output current is also limited by the differential voltage of input and output voltage; please refer to the data sheet for detailed information.



DC2318A
LT3089EDF Demo Board | Linear Regulator with Safe Operating Area (SOA), 2.5V ≤ VIN ≤ 36V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V/Adjustable @ 800mA

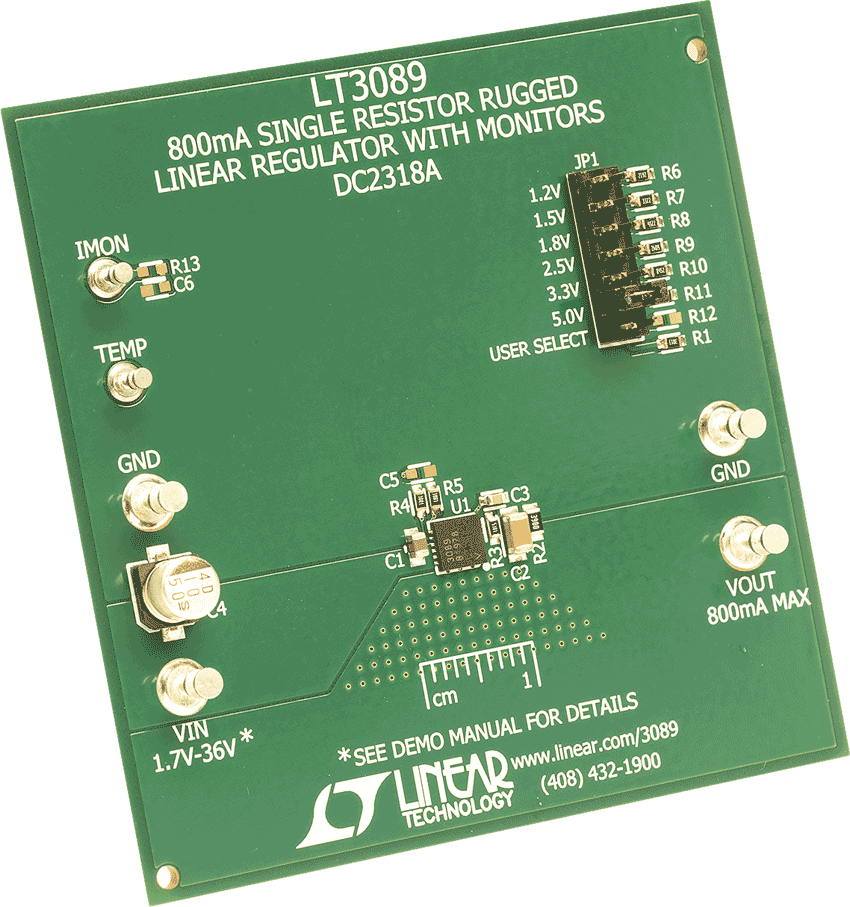

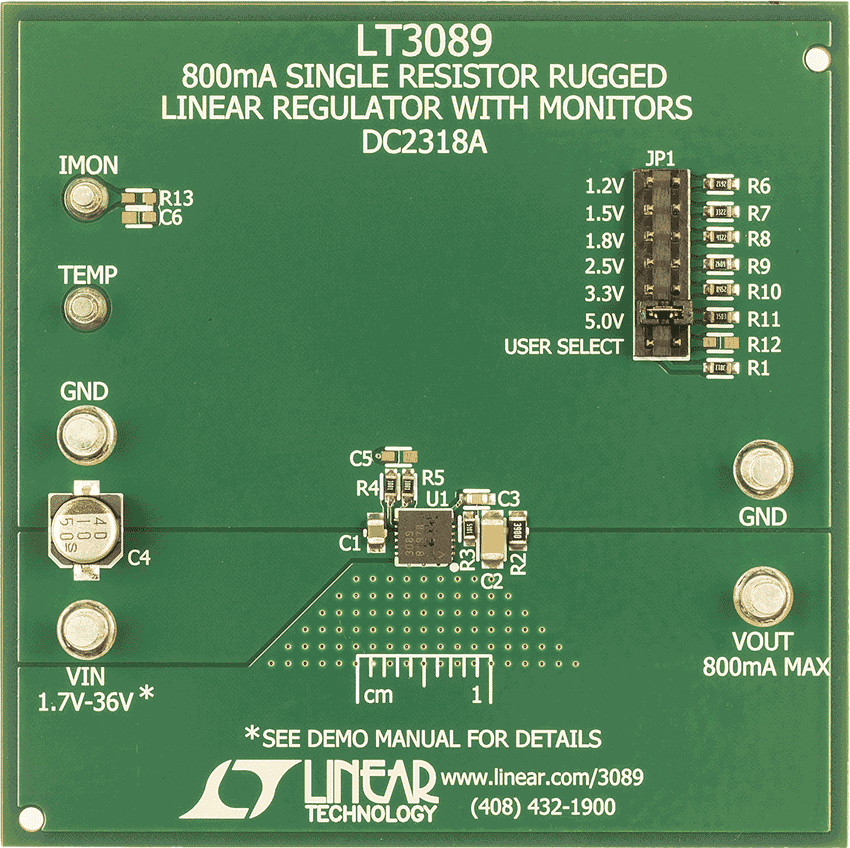

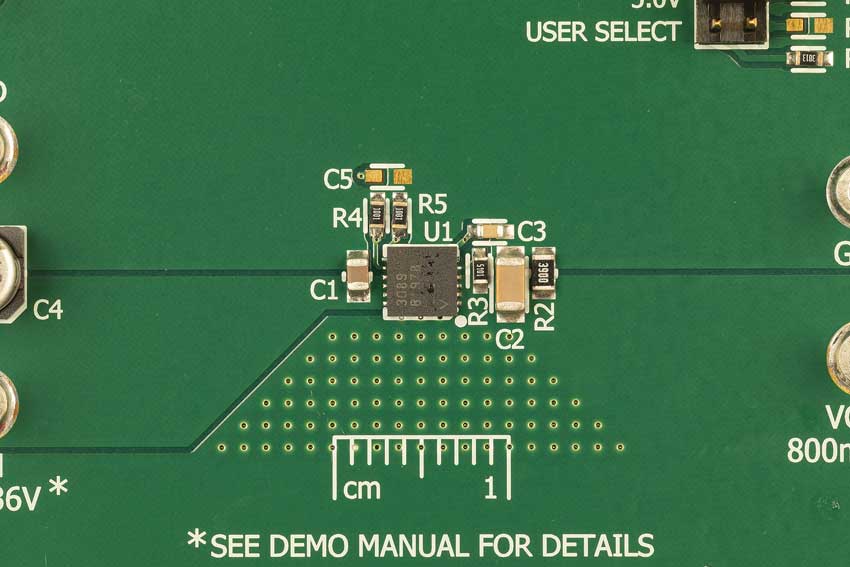

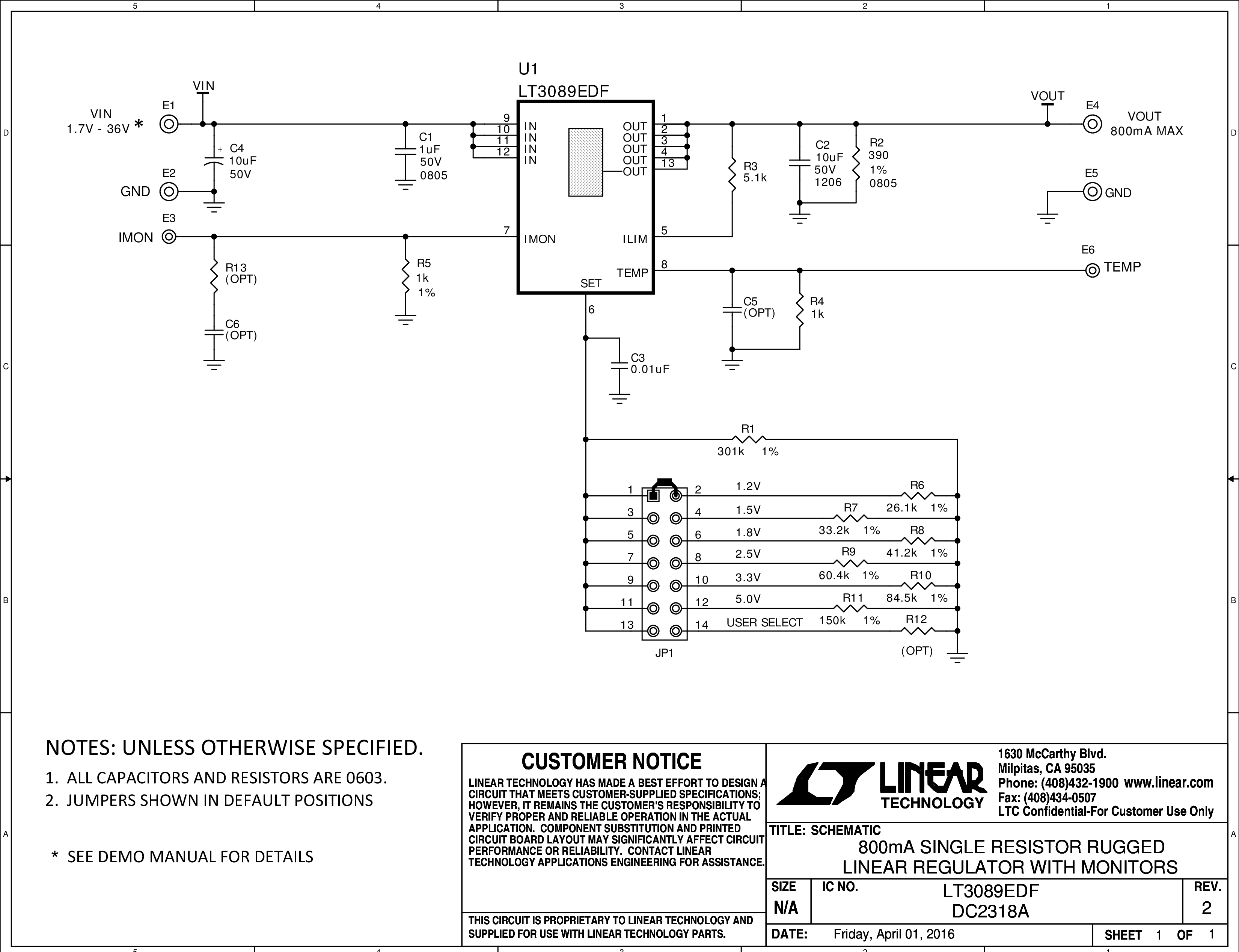

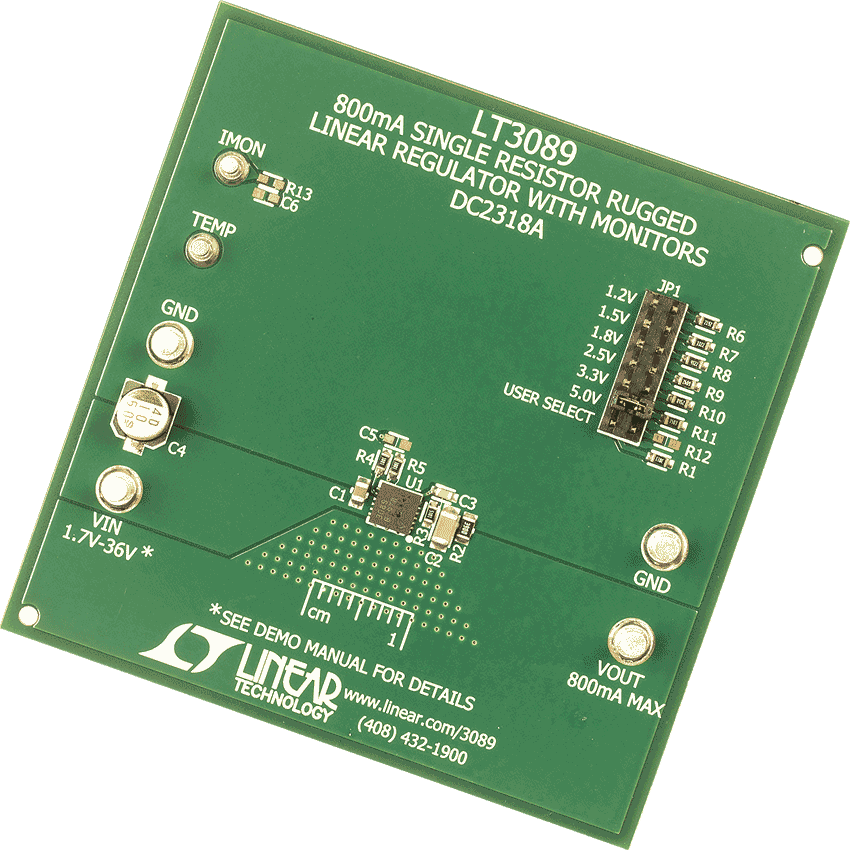

DC2318A Demo Board DC2318A Demo Board DC2318A Demo Board DC2318A Demo Board DC2318A - Schematic
