LT3086

モニタ機能とケーブル電圧降下補償機能を備えた40V、2.1A低ドロップアウト可変リニア・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 23
1Ku当たりの価格 最低価格:$3.61
機能
  • 広い入力電圧範囲:1.4V~40V
  • 1本の抵抗で出力電圧を設定:0.4V~32V
  • 出力電流:2.1A
  • 入力、負荷、温度の全範囲での許容誤差:±2%
  • 出力電流モニタ:IMON = IOUT/1000
  • 熱制限をプログラム可能な温度モニタ
  • プログラム可能なケーブル電圧降下補償
  • 複数デバイスの並列接続により出力電流値を向上
  • ドロップアウト電圧:330mV
  • 1個のコンデンサで出力をソフトスタートさせ、ノイズを低減
  • 低出力ノイズ:40μVRMS(10Hz~100kHz)
  • プログラム可能な高精度の外部電流制限
  • しきい値をプログラム可能なパワーグッド・フラグ
  • セラミック出力コンデンサ:最小10μF
  • シャットダウン時の静止電流:<1μA
  • バッテリ逆接続保護、逆電流保護および逆出力保護
  • 5mm × 4mmの16ピンDFN、16ピンTSSOP、7ピンDD-PAK、および7ピンTO-220パッケージで供給可能
製品概要
show more Icon

LT3086は、1.4V~40Vの入力電源電圧範囲で動作する、多機能、低ドロップアウト、低ノイズの2.1Aリニア・レギュレータです。2.1Aでのドロップアウト電圧は、標準で330mVです。1本の抵抗により出力電圧を0.4V~32Vの範囲内に設定できます。出力電圧の許容誤差は、入力、負荷、および温度の全範囲で±2%が保証されます。LT3086はセラミック出力コンデンサを取り付けると安定しますが、10μF以上の容量が必要です。

LT3086のプログラム可能なケーブル電圧降下補償機能により、負荷までの抵抗性の接続によって生じる出力電圧誤差を打ち消すことができます。マスタ/スレーブ構成により、複数デバイスを並列接続できるので、負荷電流の増加に対応したり、安定抵抗を外付けする必要なく熱拡散が可能になります。

出力電流モニタおよび温度モニタの他にパワーグッド・フラグを備えているので、システム診断およびデバッグ機能を実現できます。内蔵のフォルト回路には、サーマル・シャットダウン回路およびフォールドバック特性の電流制限回路が組み込まれています。また、熱制限および電流制限は外部からプログラムすることもできます。

パッケージの種類は、熱特性が改善された16ピン(5mm × 4mm)DFN、16ピンTSSOP、7ピンDD-PAK、および7ピンTO-220です。


アプリケーション

  • プログラム可能なリニア・レギュレータ
  • スイッチング電源のポスト・レギュレータ
  • USB電源
  • 高信頼性電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 23
1Ku当たりの価格 最低価格:$3.61

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3086EDHD#PBF
  • HTML
  • HTML
LT3086EDHD#TRPBF
  • HTML
  • HTML
LT3086EFE#PBF
  • HTML
  • HTML
LT3086EFE#TRPBF
  • HTML
  • HTML
LT3086ER#PBF
  • HTML
  • HTML
LT3086ER#TRPBF
  • HTML
  • HTML
LT3086ET7#PBF
  • HTML
  • HTML
LT3086FE#TRZ-EP
  • HTML
  • HTML
LT3086FE#Z-EP
  • HTML
  • HTML
LT3086HFE#PBF
  • HTML
  • HTML
LT3086HFE#TRPBF
  • HTML
  • HTML
LT3086IDHD#PBF
  • HTML
  • HTML
LT3086IDHD#TRPBF
  • HTML
  • HTML
LT3086IFE#PBF
  • HTML
  • HTML
LT3086IFE#TRPBF
  • HTML
  • HTML
LT3086IR#PBF
  • HTML
  • HTML
LT3086IR#TRPBF
  • HTML
  • HTML
LT3086IT7#PBF
  • HTML
  • HTML
LT3086MPFE#PBF
  • HTML
  • HTML
LT3086MPFE#TRPBF
  • HTML
  • HTML
LT3086MPR#PBF
  • HTML
  • HTML
LT3086MPR#TRPBF
  • HTML
  • HTML
LT3086MPT7#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3086EFE#PBF

製造中

LT3086EFE#TRPBF

製造中

LT3086FE#TRZ-EP

製造中

LT3086FE#Z-EP

製造中

LT3086HFE#PBF

製造中

LT3086HFE#TRPBF

製造中

LT3086IFE#PBF

製造中

LT3086IFE#TRPBF

製造中

LT3086MPFE#PBF

製造中

LT3086MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3086ER#PBF

製造中

LT3086ER#TRPBF

製造中

LT3086ET7#PBF

製造中

LT3086IR#PBF

製造中

LT3086IR#TRPBF

製造中

LT3086IT7#PBF

製造中

LT3086MPR#PBF

製造中

LT3086MPR#TRPBF

製造中

LT3086MPT7#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3086EFE#PBF

製造中

LT3086EFE#TRPBF

製造中

LT3086FE#TRZ-EP

製造中

LT3086FE#Z-EP

製造中

LT3086HFE#PBF

製造中

LT3086HFE#TRPBF

製造中

LT3086IFE#PBF

製造中

LT3086IFE#TRPBF

製造中

LT3086MPFE#PBF

製造中

LT3086MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3086ER#PBF

製造中

LT3086ER#TRPBF

製造中

LT3086ET7#PBF

製造中

LT3086IR#PBF

製造中

LT3086IR#TRPBF

製造中

LT3086IT7#PBF

製造中

LT3086MPR#PBF

製造中

LT3086MPR#TRPBF

製造中

LT3086MPT7#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

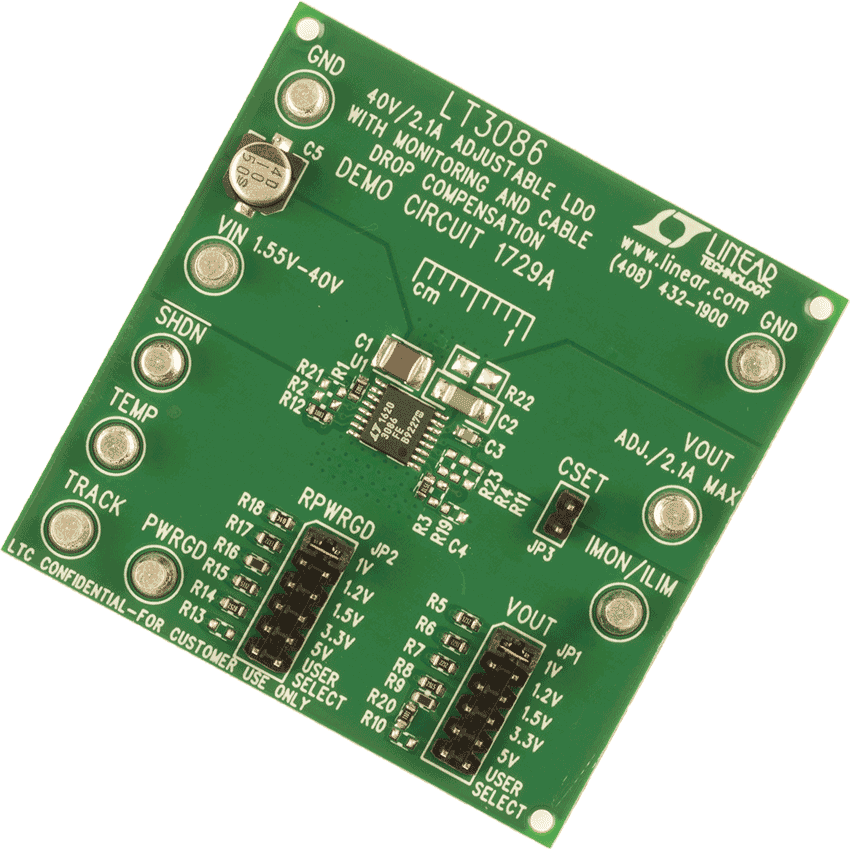

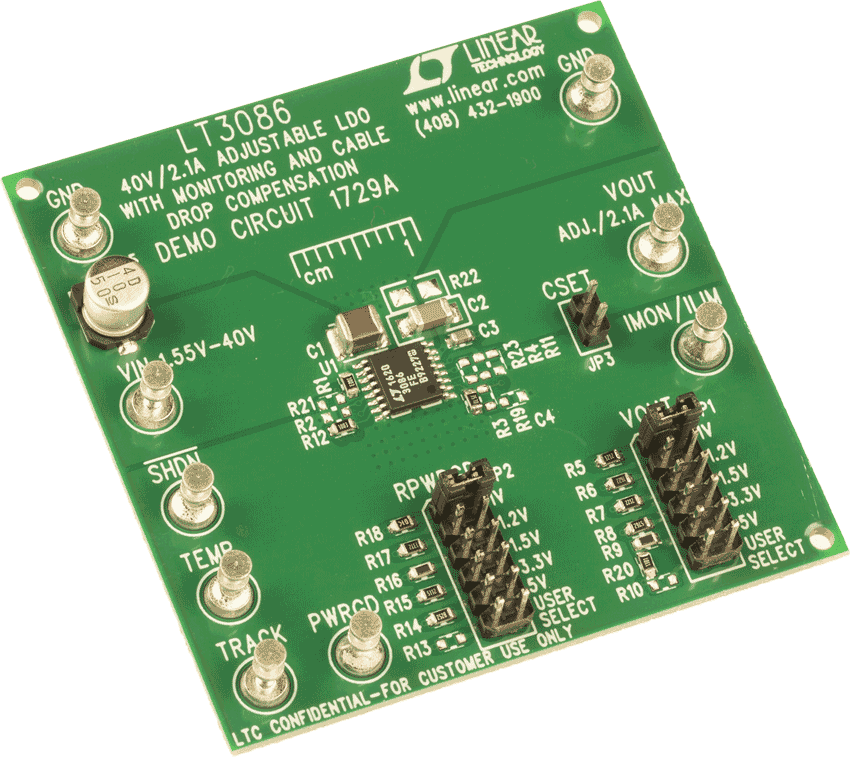

DC1729A

LT3086 Demo Board | Low Dropout Linear Regulator, Monitoring and Cable Drop Compensation, 1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V @ 2.1A

zoom

DC1729A

LT3086 Demo Board | Low Dropout Linear Regulator, Monitoring and Cable Drop Compensation, 1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V @ 2.1A

LT3086 Demo Board | Low Dropout Linear Regulator, Monitoring and Cable Drop Compensation, 1.55V ≤ VIN ≤ 40V, VOUT = 1.0V/1.2V/1.5V/3.3V/5V/12V @ 2.1A

製品の詳細

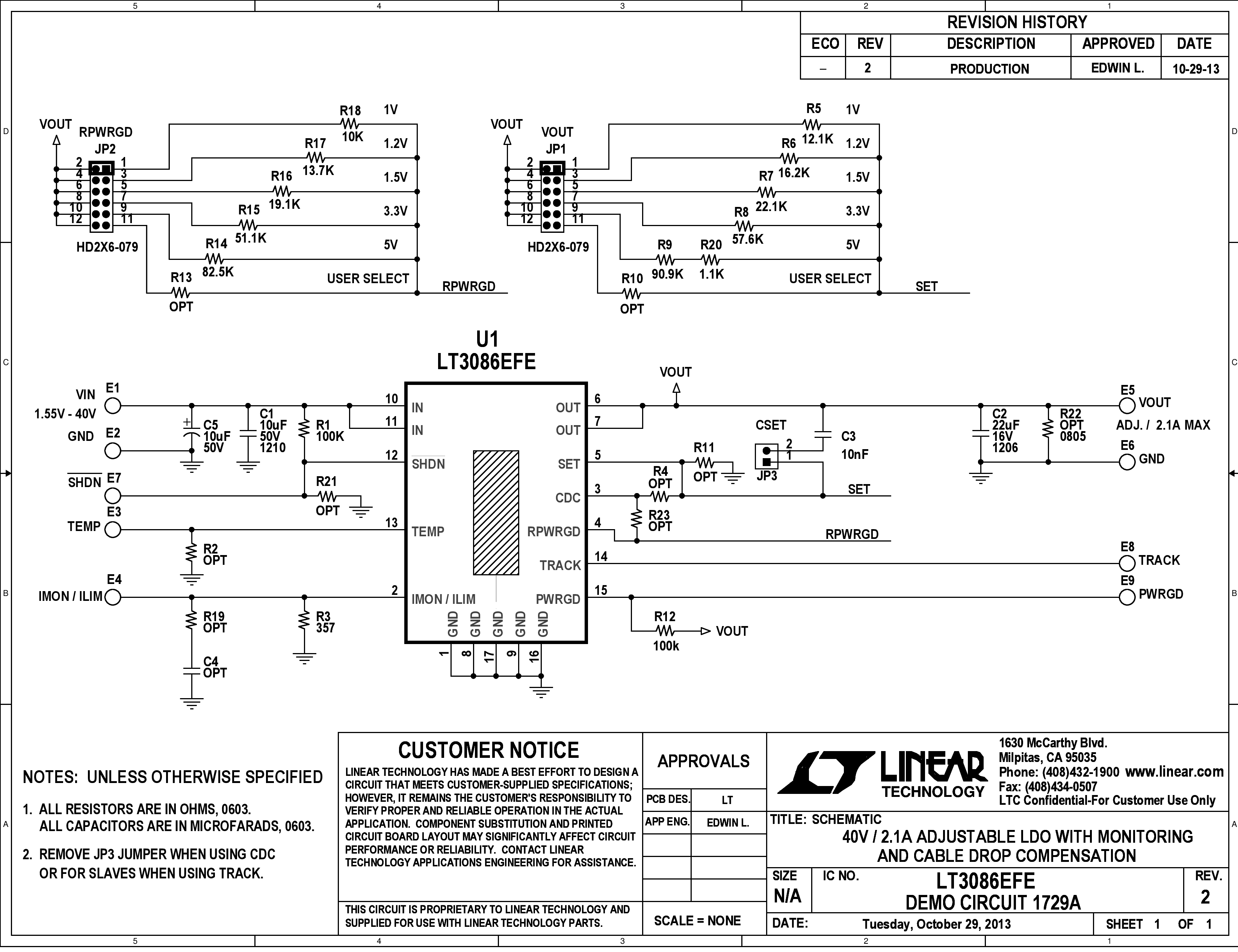

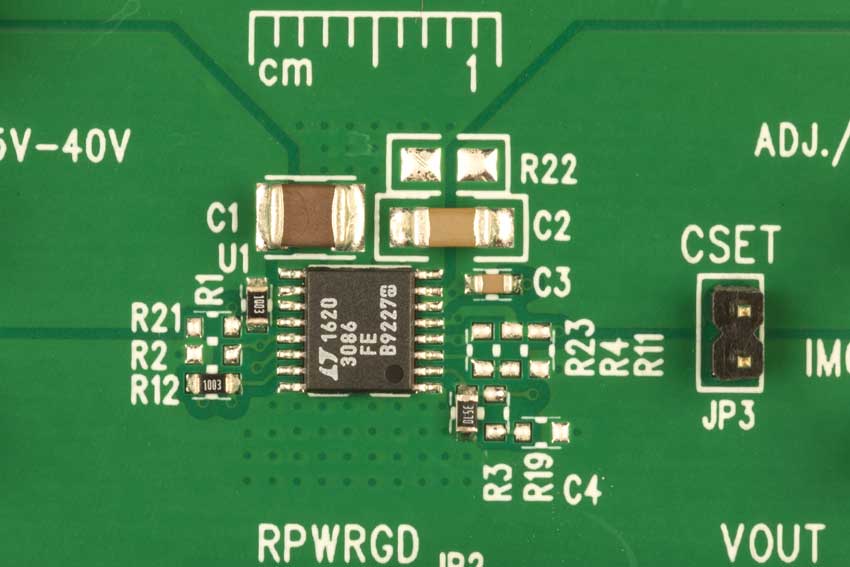

Demonstration circuit 1729A is a 2.1A low dropout adjustable linear regulator featuring the LT3086. The device is designed with multiple features and operates over a wide 1.4V to 40V input supply range. The LT3086 requires only one resistor to set the output voltage from 0.4V to 32V and it is stable with ceramic output capacitors requiring a minimum of 10μF.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
