特長
- 広い入力範囲：5.5V～60V
- 1.5Aのピーク・スイッチ電流
- 小型の16ピンSSOPまたは熱特性が改善されたTSSOPパッケージ
- 飽和スイッチ設計：0.2Ω
- デューティサイクル全域でピーク・スイッチ電流を維持
- 500kHzの固定スイッチング周波数
- 実効消費電流：2.5mA
- シャットダウン電流：25μA
- 1.2Vの帰還リファレンス（LT1956）
- 5Vの固定電圧出力（LT1956-5）
- 容易に同期可能
- サイクルごとの電流制限
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LT1956/LT1956-5は、最大60Vの入力電圧が可能な500kHzモノリシック降圧スイッチング・レギュレータです。高効率の1.5A、0.2Ωスイッチに加え、必要な発振器、制御回路、ロジック回路をすべて内蔵しています。電流モード方式を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。
特殊な設計技術と新しい高電圧プロセスを採用することで、広い入力範囲で高い効率を達成します。回路をバイアスする出力とパワー・スイッチを飽和させる電源ブースト・コンデンサを使用することにより、広い出力電流範囲で効率を維持します。また、特許取得の回路により、デューティサイクル全域でピーク・スイッチ電流を維持します。 シャットダウン・ピンにより、消費電流を25μAまで低減することができます。また、ロジック・レベル入力を使用して580kHz～700kHzの範囲で外部同期可能です。
LT1956/LT1956-5はヒューズド・リード・フレームの16ピンSSOPおよび熱特性が改善されたTSSOPパッケージで供給されます。
アプリケーション
- 高電圧機器、産業用機器、車載機器
- 携帯コンピュータ
- バッテリ駆動システム
- バッテリ・チャージャ
- 配電システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1956
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
デザイン・ノート
-
すべて
-
English
データシート
1
ユーザ・ガイド
2
507.00K
信頼性データ
1
19.13 K
デザイン・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 2
デザイン・ノート 1
- LT1956EFE#PBF

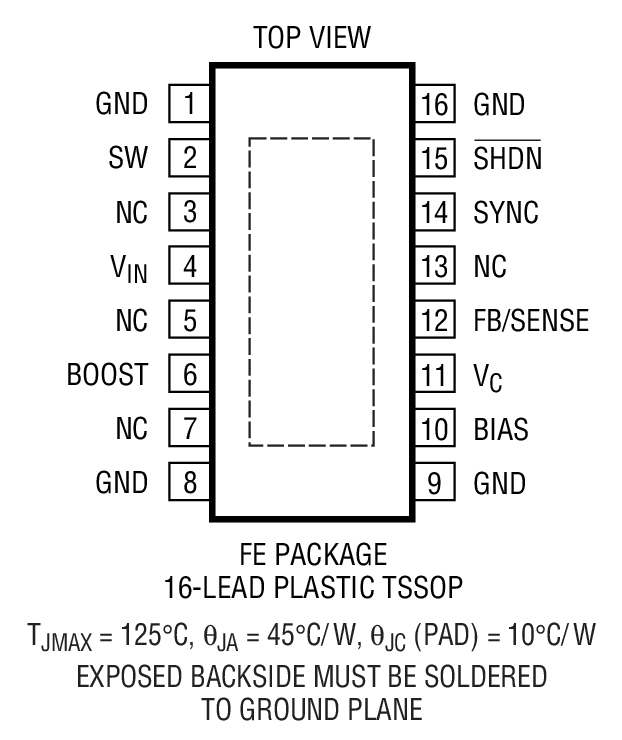

- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EFE-5#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EFE-5#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EGN-5#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956EGN-5#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IFE-5#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IFE-5#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IGN-5#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LT1956IGN-5#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1956EFE#PBF
製造中
LT1956EFE#TRPBF
製造中
LT1956EFE-5#PBF
製造中
LT1956EFE-5#TRPBF
製造中
LT1956IFE#PBF
製造中
LT1956IFE#TRPBF
製造中
LT1956IFE-5#PBF
製造中
LT1956IFE-5#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1956EGN#PBF
製造中
LT1956EGN#TRPBF
製造中
LT1956EGN-5#PBF
製造中
LT1956EGN-5#TRPBF
製造中
LT1956IGN#PBF
製造中
LT1956IGN#TRPBF
製造中
LT1956IGN-5#PBF
製造中
LT1956IGN-5#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1956EGN#PBF
製造中
LT1956EGN#TRPBF
製造中
LT1956EGN-5#PBF
製造中
LT1956EGN-5#TRPBF
製造中
LT1956IGN#PBF
製造中
LT1956IGN#TRPBF
製造中
LT1956IGN-5#PBF
製造中
LT1956IGN-5#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT1956EFE#PBF
製造中
LT1956EFE#TRPBF
製造中
LT1956EFE-5#PBF
製造中
LT1956EFE-5#TRPBF
製造中
LT1956IFE#PBF
製造中
LT1956IFE#TRPBF
製造中
LT1956IFE-5#PBF
製造中
LT1956IFE-5#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LT1956EGN#PBF
製造中
LT1956EGN#TRPBF
製造中
LT1956EGN-5#PBF
製造中
LT1956EGN-5#TRPBF
製造中
LT1956IGN#PBF
製造中
LT1956IGN#TRPBF
製造中
LT1956IGN-5#PBF
製造中
LT1956IGN-5#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LT1956EGN#PBF
製造中
LT1956EGN#TRPBF
製造中
LT1956EGN-5#PBF
製造中
LT1956EGN-5#TRPBF
製造中
LT1956IGN#PBF
製造中
LT1956IGN#TRPBF
製造中
LT1956IGN-5#PBF
製造中
LT1956IGN-5#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 3

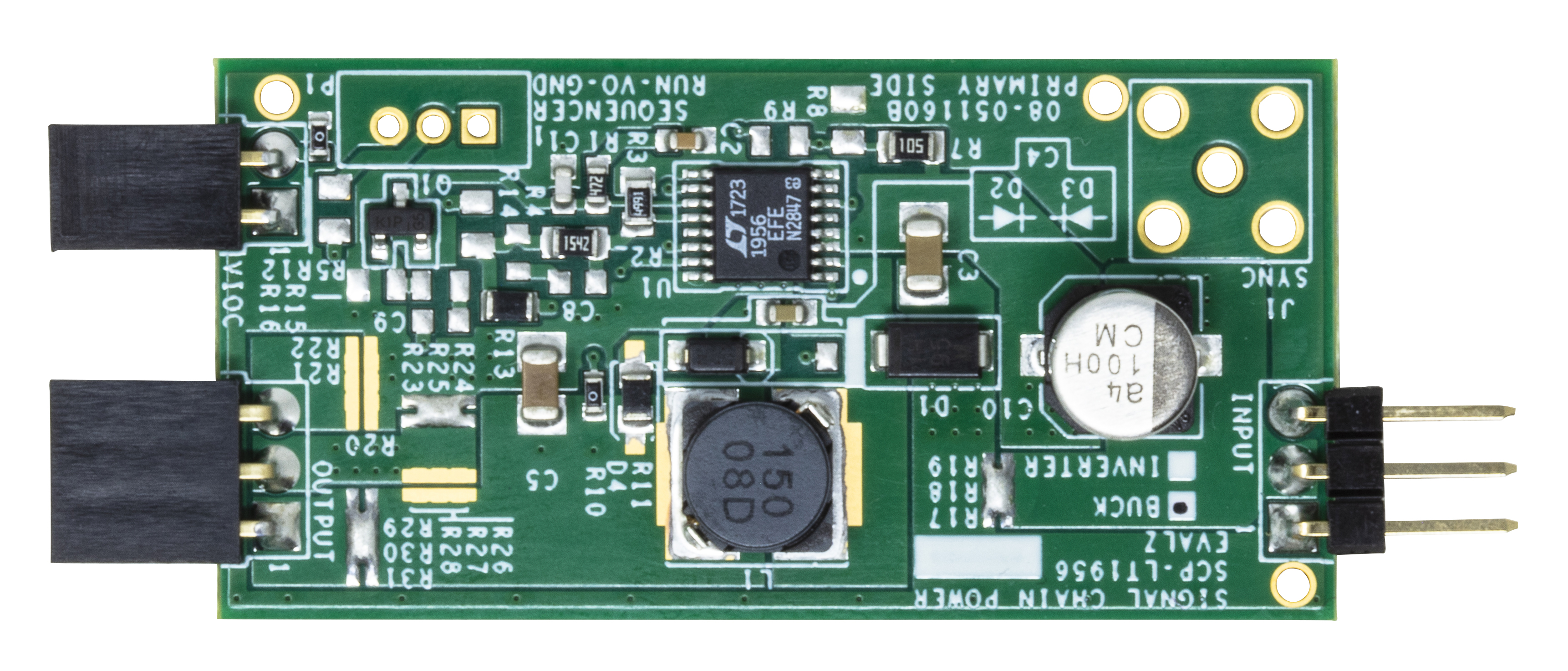

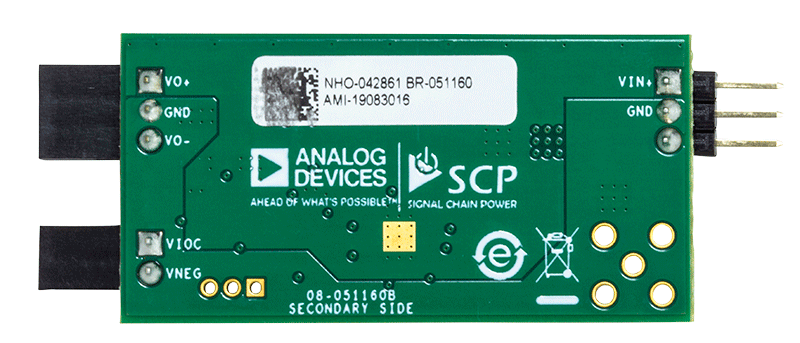

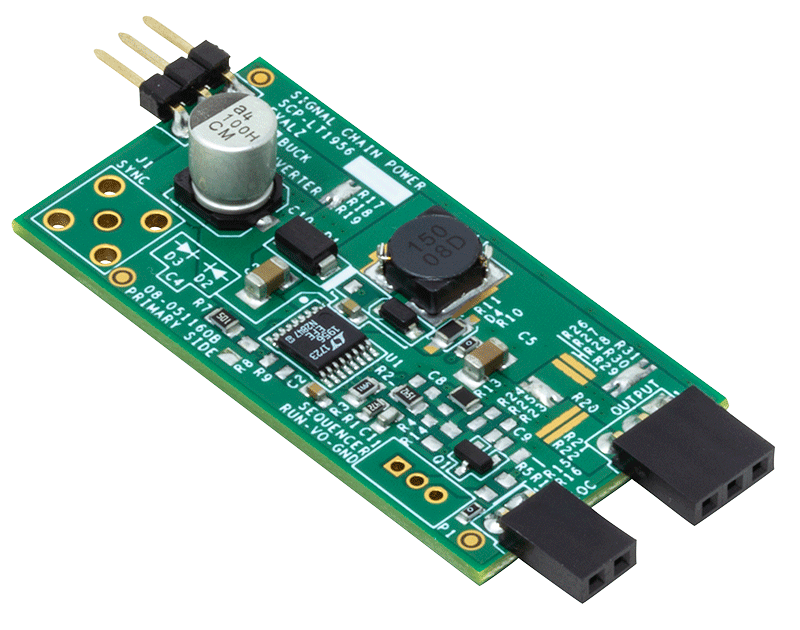

SCP-LT1956-BEVALZ
LT1956シグナル・チェーン評価用ボード | 60V/1.5A降圧コンバータ
製品の詳細
デモ回路SCP-LT1956-BEVALZは、48V、負荷電流1Aのモノリシック・ステップダウンDC/DCスイッチング・コンバータで、入力範囲が広いため高入力電圧アプリケーションに適しています。
シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-FILTER-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。
デモ・マニュアルには、LT1956の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT1956のデータシートを参照してください。
資料

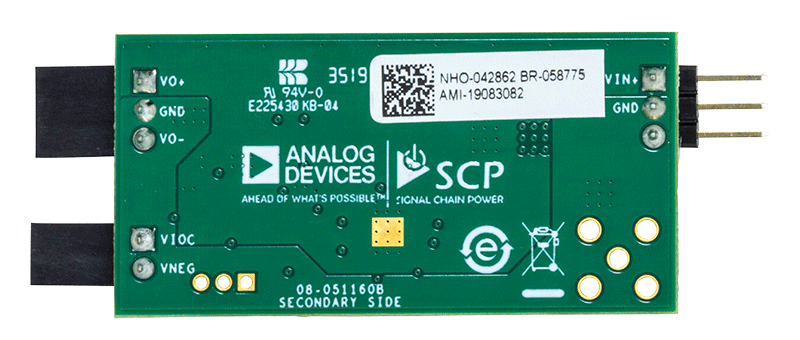

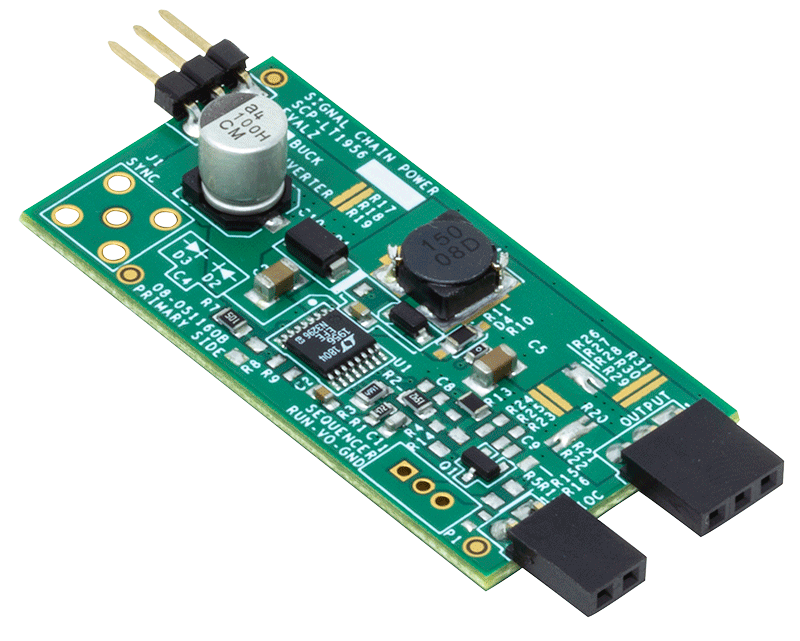

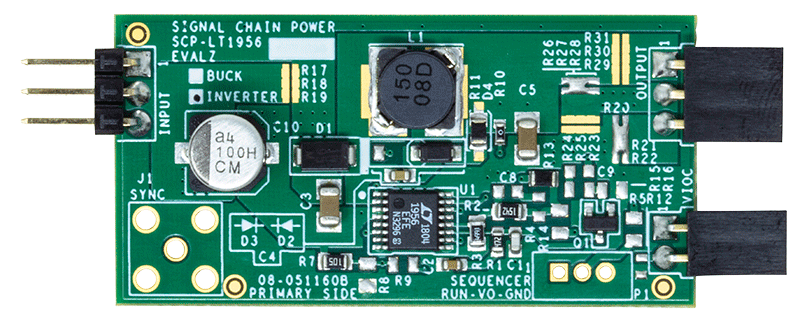

SCP-LT1956-IEVALZ
LT1956シグナル・チェーン評価用ボード | 60V/1.5A反転降圧コンバータ
製品の詳細
デモ回路SCP-LT1956-IEVALZは、正電圧から負電圧へのDC電圧変換を行うための反転降圧トポロジとして構成された、48V、1.5Aの降圧レギュレータです。このボードは、複数のシグナル・チェーンを駆動するのに適した電流出力機能を備えています。
シグナル・チェーン電源シリーズの他のすべてのボードと同様、このボードも他のSCPボードに簡単に接続可能で、シグナル・チェーン電源システム一式を構築できるよう設計されており、低消費電力シグナル・チェーンの迅速な評価を実現できます。このボードを評価するには、以下の汎用SCPハードウェアが必要になります。
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-FILTER-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-5X1-EVALZ
SCPシリーズのデモ・ボードを正しく評価するには、SCPコンフィグレータ付属ソフトウェアが必要です。SCPコンフィグレータは、設計に適したボードとトポロジの選択に役立ちます。
このデモ・マニュアルには、LT1956の動作や設定に関する重要な詳細情報は記載されていない点に注意してください。部品の詳細については、LT1956のデータシートを参照してください。
資料

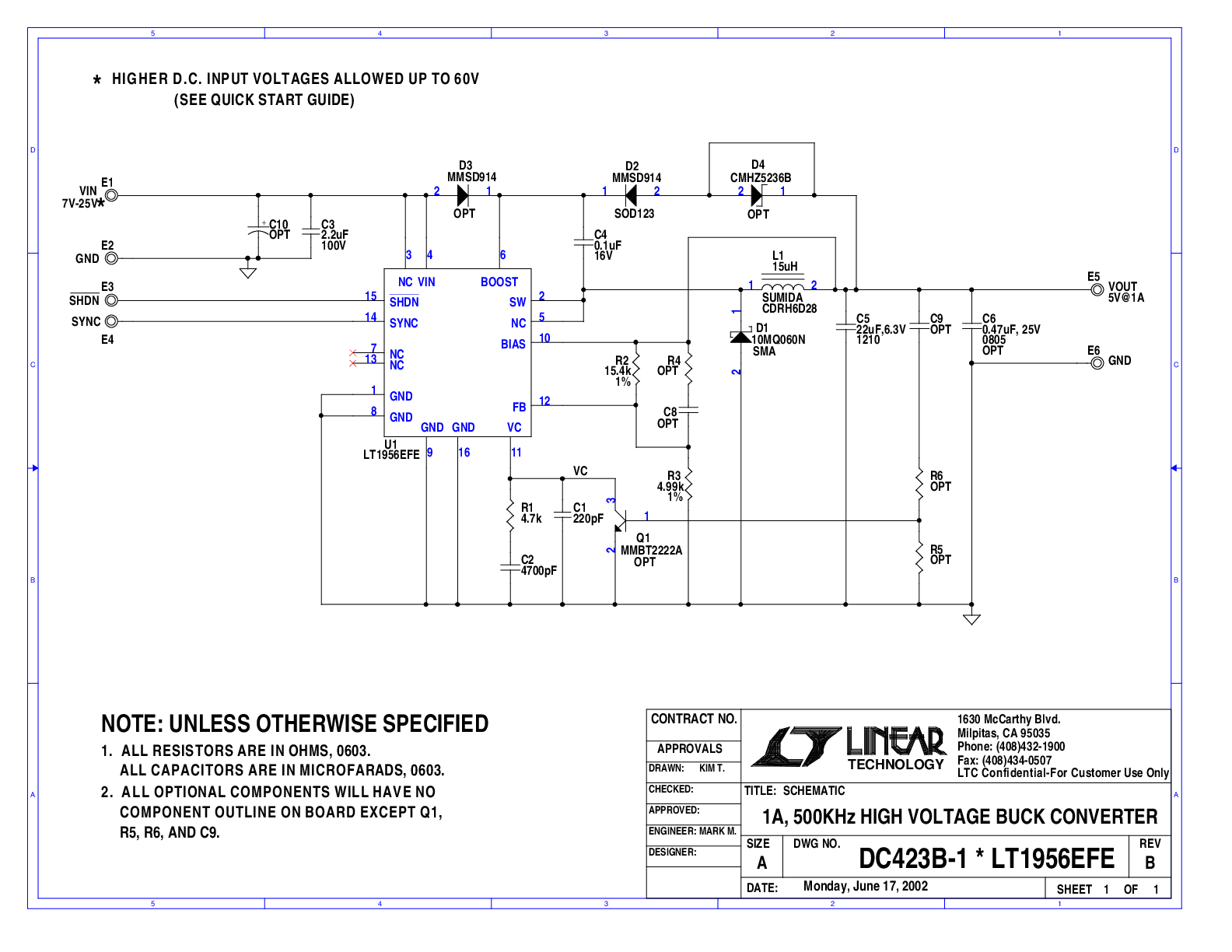

DC423B
LT1956EFE | 1A, 500kHz High Voltage Buck Converter, VIN = 7V - 25V, VOUT = 5V @ 1A
製品の詳細
DC423B: Demo Board for the LT1956 High Voltage, 1.5A, 500kHz Step-Down Switching Regulators.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
