LT1943

製造中

TFT-LCDパネル用、高電流クワッド出力レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4個のスイッチを内蔵：2.4A降圧スイッチ、2.6A昇圧スイッチ、0.35A昇圧スイッチ、0.35Aインバータ・スイッチ（最小電流制限を保証）
  • 固定周波数、低ノイズ出力
  • 全出力にソフトスタート機能搭載
  • 外部設定可能なVON遅延
  • VON出力用のショットキー・ダイオード内蔵
  • PGOODピンによるAVDD出力切断
  • 入力電圧範囲：4.5V～22V
  • PanelProtect™回路により、フォールト時にVONをディスエーブル
  • 熱特性が改善された28ピンTSSOPパッケージ

LT1943は、大型TFT-LCDパネルに電力を供給する、調整可能なクワッド出力スイッチング・レギュレータです。 このデバイスは熱特性が改善された高さの低い28ピンTSSOPパッケージで供給され、3.3Vまたは5Vのロジック電源に加えて、TFT-LCDパネルに必要なトリプル出力電源を生成可能です。4.5V～22Vの入力範囲で動作し、降圧レギュレータが最大2Aの電流で低電圧出力VLOGICを供給します。高電力の昇圧コンバータ、低電力の昇圧コンバータ、反転コンバータがLCDパネルに必要な3つの出力電圧AVDD、VON、VOFFを個別に供給します。ハイサイドPNPがVON信号を遅延付きでターンオンし、最大30mAを処理できます。保護回路により、4つの出力のいずれかが設定電圧を10%以上下回ると、VONはディスエーブルされます。

すべてのスイッチが1.2MHzの内部クロックに同期するので、すべてにわたり高さの低いインダクタやセラミック・コンデンサを使用可能です。電流モード・アーキテクチャにより、優れた過渡応答を実現します。柔軟性を最大限に高めるために、すべての出力を調整可能です。4つのチャネルすべてにソフトスタート機能を搭載しています。PGOODピンにより、オプションのPMOSパス素子をドライブしてAVDD出力を切断することができます。


アプリケーション

  • 大型TFT-LCDデスクトップ・モニタ・ディスプレイ
  • フラット・パネルTV

LT1943
TFT-LCDパネル用、高電流クワッド出力レギュレータ
Quad Output TFT-LCD Power Supply Startup Waveforms Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
回路モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
保護スイッチ ＆ コントローラ 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LT1943
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC620A

LT1943EFE | 4-Output Switching Regulators for TFT-LCD Panels, VIN = 8 to 20V, VOUT = 3.3V @ 2A, 13V @ 500mA, 30V @ 30mA, –10V @ 50mA

今すぐ購入 詳細を表示

製品詳細

DC620A: Demo Board for the LT1943 High Current Quad Output Regulator for TFT LCD Panels.

eval board
schematic 2
DC697A

LT1943EFE | 4-Output Switching Regulator For TFT-LCD Panels, VIN = 4.5V - 8V, VOUT = 3.3V @ 1.5A, 13V @ 500mA, 30V @ 20mA, -10V @ 50mA

今すぐ購入 詳細を表示

製品詳細

DC697A: Demo Board for the LT1943 High Current Quad Output Regulator for TFT LCD Panels.
DC620A
LT1943EFE | 4-Output Switching Regulators for TFT-LCD Panels, VIN = 8 to 20V, VOUT = 3.3V @ 2A, 13V @ 500mA, 30V @ 30mA, –10V @ 50mA

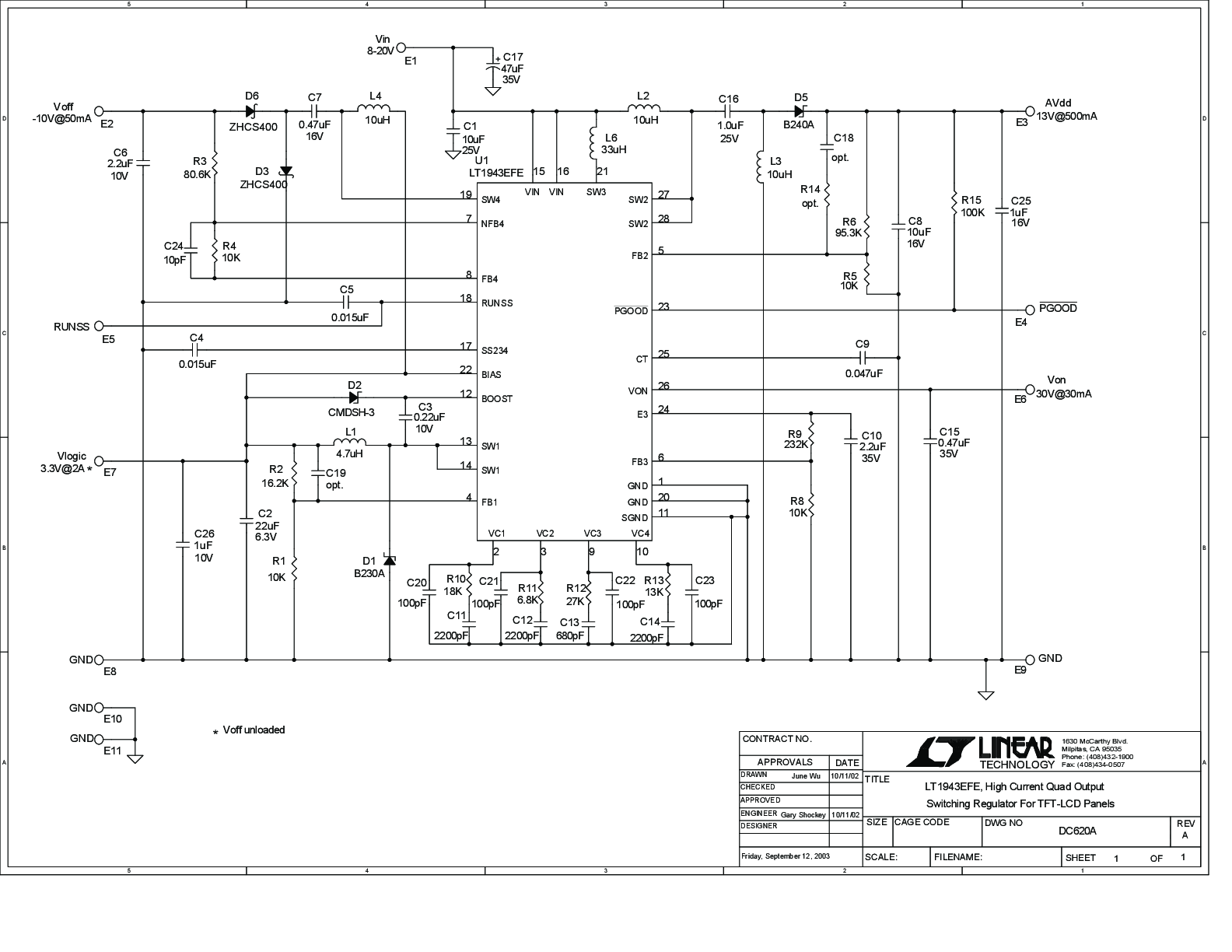

DC620A - Schematic
DC697A
LT1943EFE | 4-Output Switching Regulator For TFT-LCD Panels, VIN = 4.5V - 8V, VOUT = 3.3V @ 1.5A, 13V @ 500mA, 30V @ 20mA, -10V @ 50mA

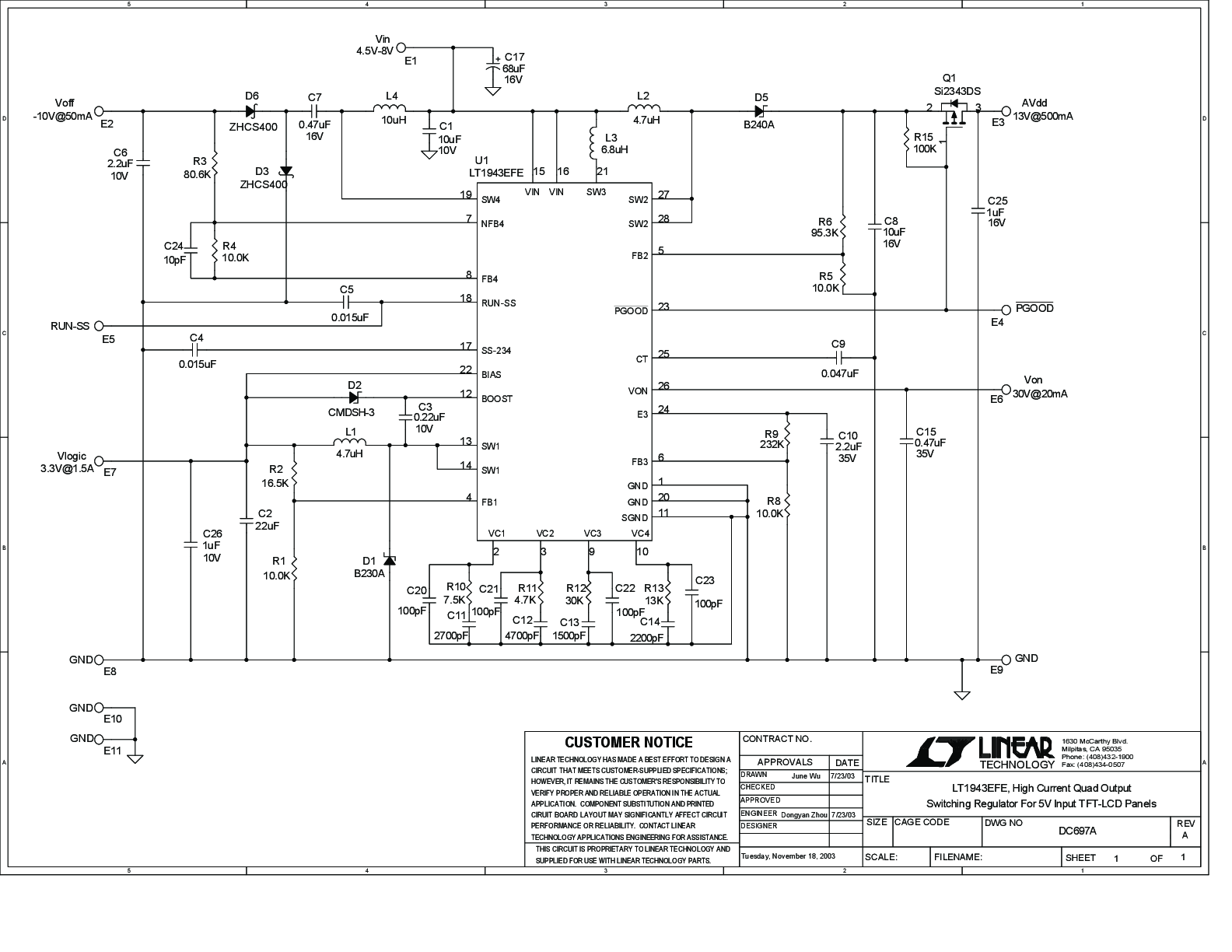

DC697A - Schematic
