製品概要
機能と利点
- 広い入力電圧範囲：3.6V～36V
- 全入力範囲での短絡保護
- 1.9Aの最小スイッチ電流を保証
- 10V～36V入力から5V/1.4Aを出力
- 7V～36V入力から3.3V/1.4Aを出力
- 6.3V～36V入力から5V/1.2Aを出力

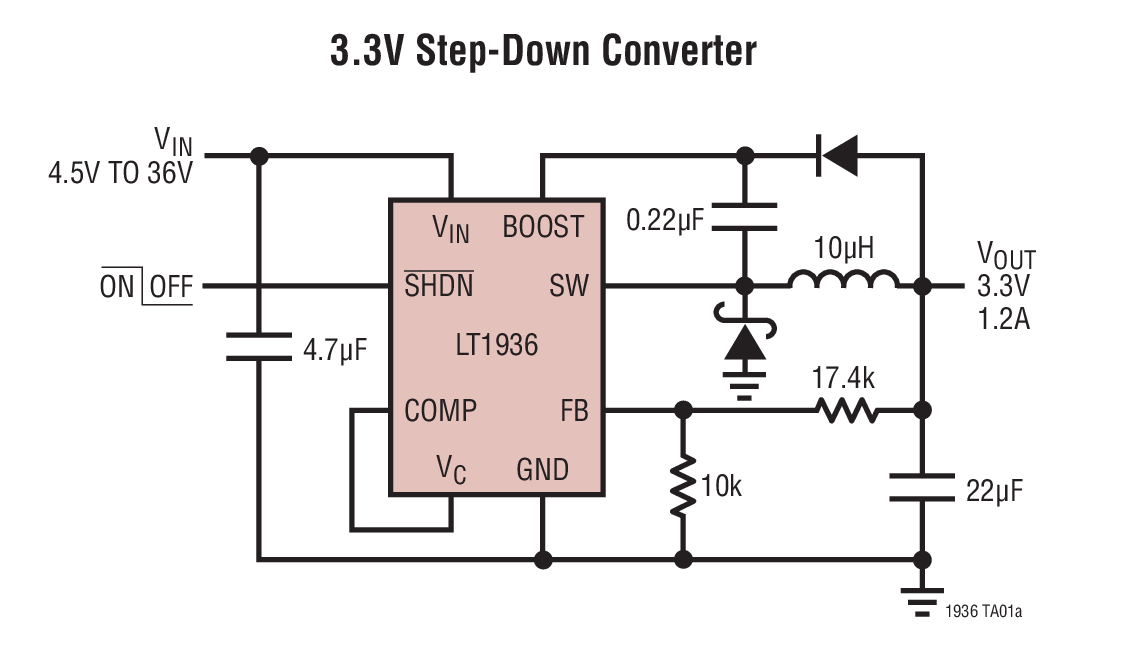

- 4.5V～36V入力から3.3V/1.2Aを出力
- 最小1.20Vまで調整可能な出力電圧
- 500kHzの固定周波数動作
- ソフトスタート
- 小型のセラミック･コンデンサを使用
- 内部または外部補償
- 低いシャットダウン電流：2μA以下
- 熱特性が改善された8ピンMSOPパッケージ
製品概要
LT1936は1.9Aのパワースイッチを内蔵した電流モードPWM降圧DC/DCコンバータで、熱特性が改善された小型8ピンMSOPパッケージで供給されます。入力範囲が3.6V～36Vと広いので、車載バッテリ、24V産業用電源、非安定化ACアダプタなどの広範な電源を安定化するのに適しています。高い動作周波数により、小型で低コストのインダクタやセラミック･コンデンサを使用できるので、出力リップルは低く予測可能です。
サイクルごとの電流制限、周波数フォールドバック、サーマル･シャットダウンによって、短絡出力からデバイスを保護します。また、ソフトスタートによって起動時の入力電流サージをなくします。外付けの補償部品を使用することによって過渡応答を最適化できますが、内部補償を使用することによってボードスペースを最小限に抑えることも可能です。低電流（ < 2μA）シャットダウン･モードにより、バッテリ駆動システムのパワー・マネージメントを簡素化できます。
アプリケーション
- 車載バッテリ･レギュレーション
- 産業用制御電源
- 非安定化ACアダプタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

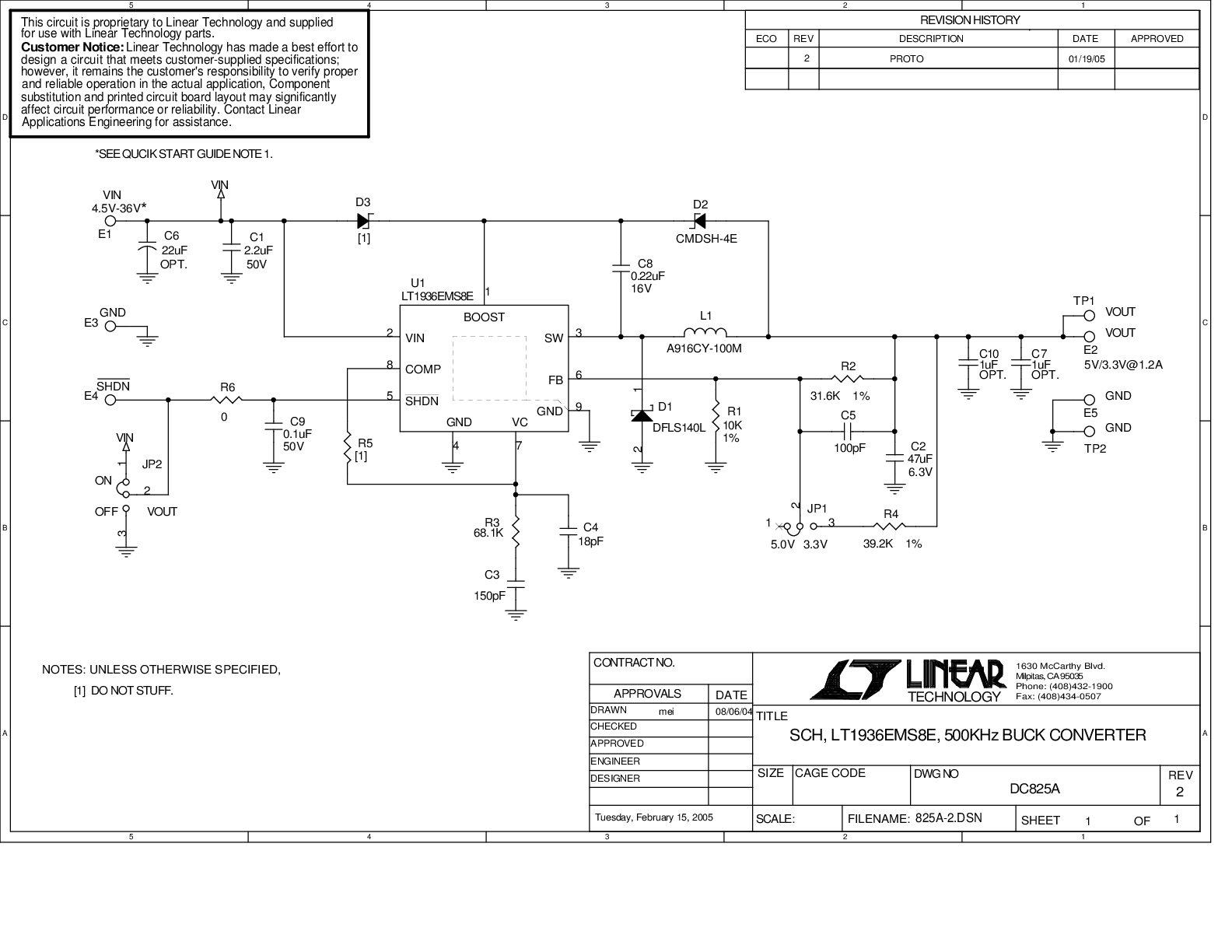

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT1936
おすすめ製品
LT1936 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1936EMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LT1936EMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LT1936HMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LT1936HMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LT1936IMS8E#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| LT1936IMS8E#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R303 Reliability Data |
