特長
- 1.2MHzのスイッチング周波数
- 高出力電圧:最大38V
- 広い入力範囲:2.3V~16V
- 低VCESATスイッチ:180mV/2A
- ソフトスタート
- 小型表面実装部品を使用
- 3.3V入力から5V/1Aを出力
- 5V入力から12V/600mAを出力
- 低いシャットダウン電流: < 1μA
- LT1613、LT1930とピン互換
- 高さの低い(1mm)SOT-23(ThinSOT™)パッケージ
LT1935は、業界最高電力のSOT-23スイッチング・レギュレータです。 前例のない2A、40Vスイッチを内蔵し、小さい実装面積で高い出力電流を生成できます。スペース重視のアプリケーション向けに設計されたLT1935は、1.2MHzでスイッチングを行い、高さ2mm以下の小さいコンデンサとインダクタを使用できます。NPNスイッチにより、電源電圧と関係なくわずか180mV/2AのVCESATを達成します。このため、3V入力時の最大電力レベルでも高い効率を達成できます。
内部補償された固定周波数電流モードPWMアーキテクチャにより、出力ノイズは低く予測可能で容易にフィルタリングできます。出力に低ESRセラミック・コンデンサを使用可能なので、ノイズをさらにミリボルト・レベルまで低減することができます。LT1935の高電圧スイッチは定格が40Vで、最大38Vの昇圧コンバータ、そしてSEPIC(Single-Ended Primary Inductance Converter)およびフライバック設計に最適です。このデバイスは3.3V電源から5V/最大1A、または、SEPIC設計で4個のアルカリ・セルから5V/550mAを生成することができます。
LT1935は5ピンSOT-23パッケージで供給されます。
アプリケーション
- デジタル・カメラ
- バッテリ・バックアップ
- LCDバイアス
- ローカル5Vまたは12V電源
- PCカード
- xDSL電源
- TFT-LCDバイアス電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1935
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
146.00K
信頼性データ
1
232.11 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1935ES5#TRMPBF | 5-Lead TSOT-23 |
|
|
LT1935ES5#TRPBF | 5-Lead TSOT-23 |
|
- LT1935ES5#TRMPBF
- ピン/パッケージ図
- 5-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1935ES5#TRPBF
- ピン/パッケージ図
- 5-Lead TSOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1

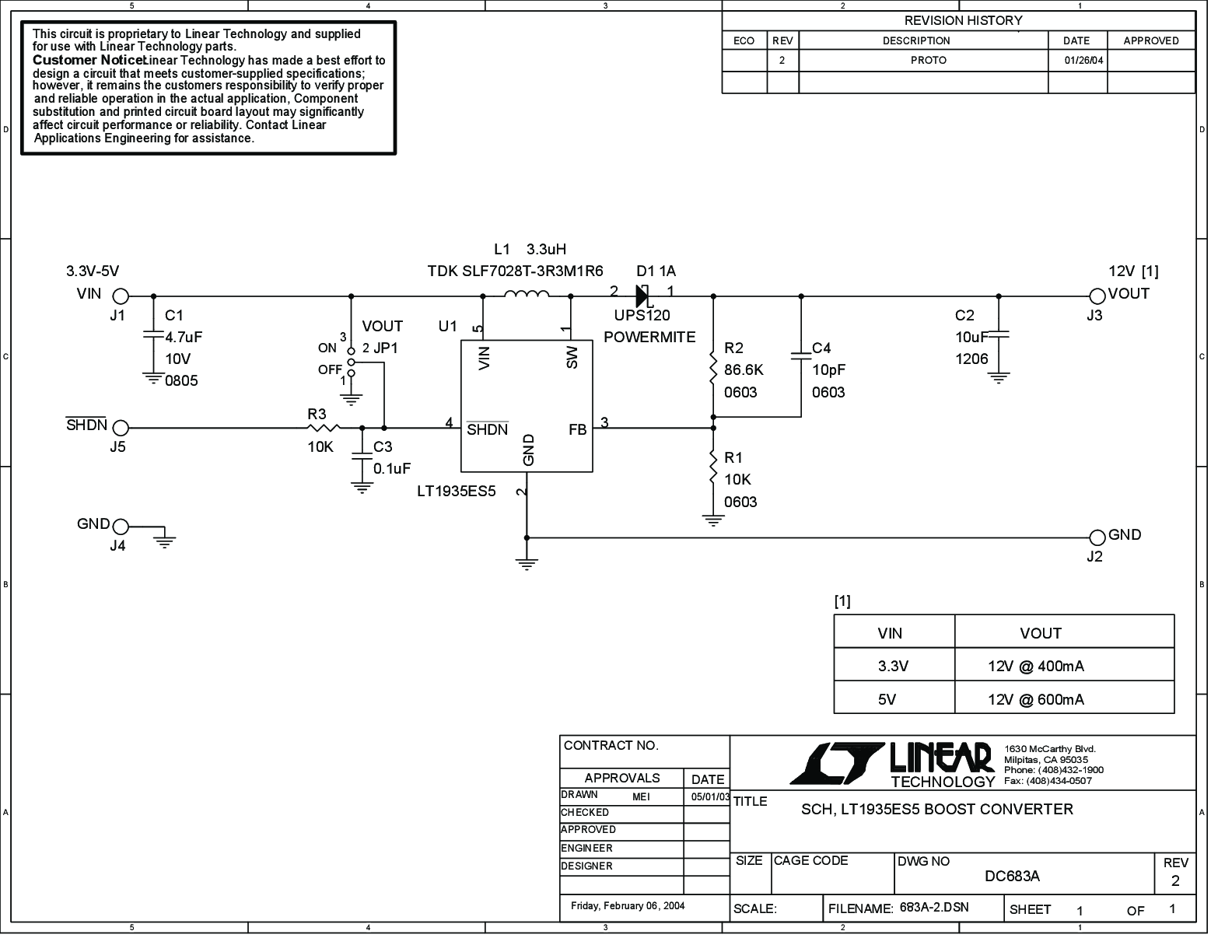

DC683A
LT1935ES5 Demo Board | 3.3V to 5.5V Input, VOUT = 12V at up to 600mA
製品の詳細
Demonstration circuit DC683 features LT1935 1.2MHz boost DC/DC converter with a 2A switch. The demo board is designed to generate 12V output from a 3.3V to 5.5V input voltage range and can provide 600mA at 12V from a 5V input.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
