類似製品

製品概要

機能と利点

  • 広い入力電圧範囲:3.2V~34V
  • マイクロパワー動作:IQ = 12μA
  • 6.5V~34V入力から5V/250mA(LT1934)
  • 6.5V~34V入力から5V/60mA(LT1934-1)
  • 4.5V~34V入力から3.3V/250mA(LT1934)
  • 4.5V~34V入力から3.3V/60mA(LT1934-1)
  • 低いシャットダウン電流:1μA以下
  • 低VCESATスイッチ: 200mV@300mA
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージおよび(2mm × 3mm × 0.8mm) 6ピン DFN パッケージ

製品概要

LT1934は400mAのパワースイッチを内蔵したマイクロパワー降圧DC/DCコンバータで、高さの低い(1mm)ThinSOTパッケージで供給されます。入力範囲が3.2V~34Vと広いので、4セル・アルカリ・バッテリや5Vロジック電源から安定化されていないACトランスや鉛蓄電池にいたる広範な電源を安定化することができます。 消費電流はわずか12μAです。また、消費電流がほぼゼロになるシャットダウン・モードでは負荷が入力源から切断されるので、バッテリ駆動システムのパワー・マネージメントが簡素化されます。 バーストモード動作と内蔵の低損失パワースイッチにより、広い負荷電流範囲で高効率を得られます。

LT1934は最大300mAの出力電流を供給します。LT1934-1は電流制限が小さいので、所要の出力電流が60mA以下の場合に最適な外付け部品を選択できます。 高速な電流制限により、入力が34Vの場合でも、出力短絡に対してLT1934と外付け部品を保護することができます。


アプリケーション

  • ACトランス安定化
  • 車載バッテリ安定化
  • 携帯機器のスタンバイ電源
  • 分配型電源安定化
  • 産業用制御電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

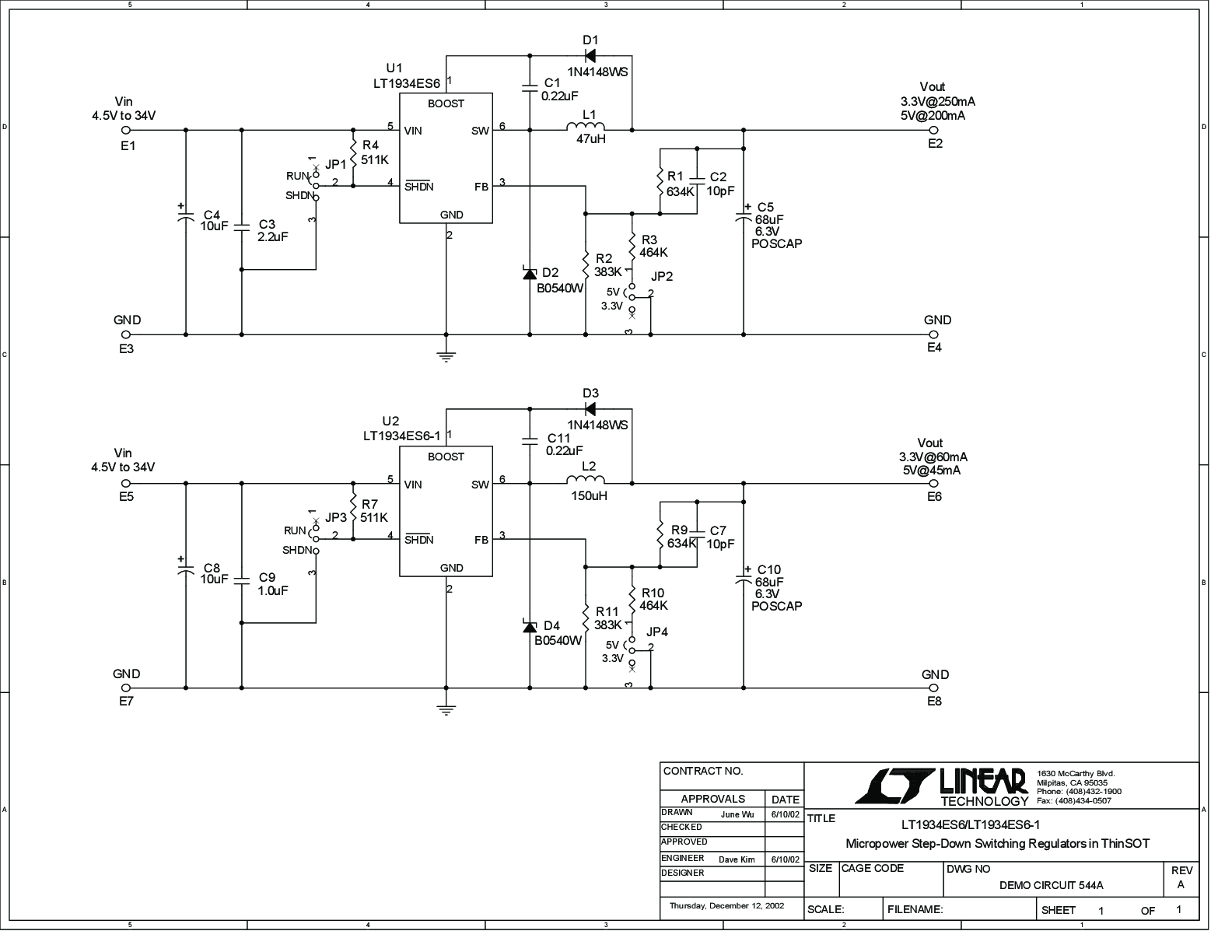

評価キット (1)

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1934
LT1934-1
