特長
- 広い入力電圧範囲:3.6V~25V
- 出力電流:最大3.5A
- 調整可能なスイッチング周波数:200kHz~2.4MHz
- 低いシャットダウン電流:IQ < 1μA
- 昇圧ダイオード内蔵
- 250kHz~2MHzで同期可能
- パワーグッド・フラグ
- 飽和スイッチ設計:95mΩオン抵抗
- 帰還リファレンス電圧:0.790V
- 出力電圧:0.79V~25V
- 熱保護機能
- ソフトスタート機能

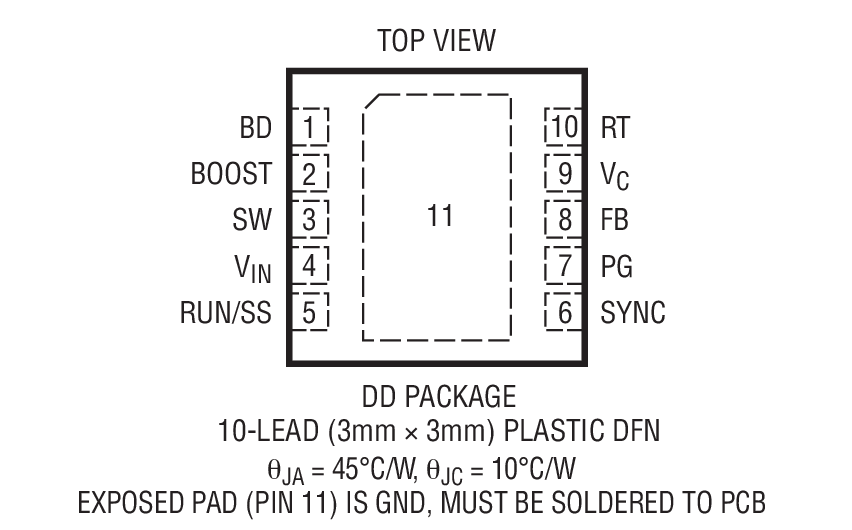

- 小型10ピン(3mm×3mm)DFNパッケージ

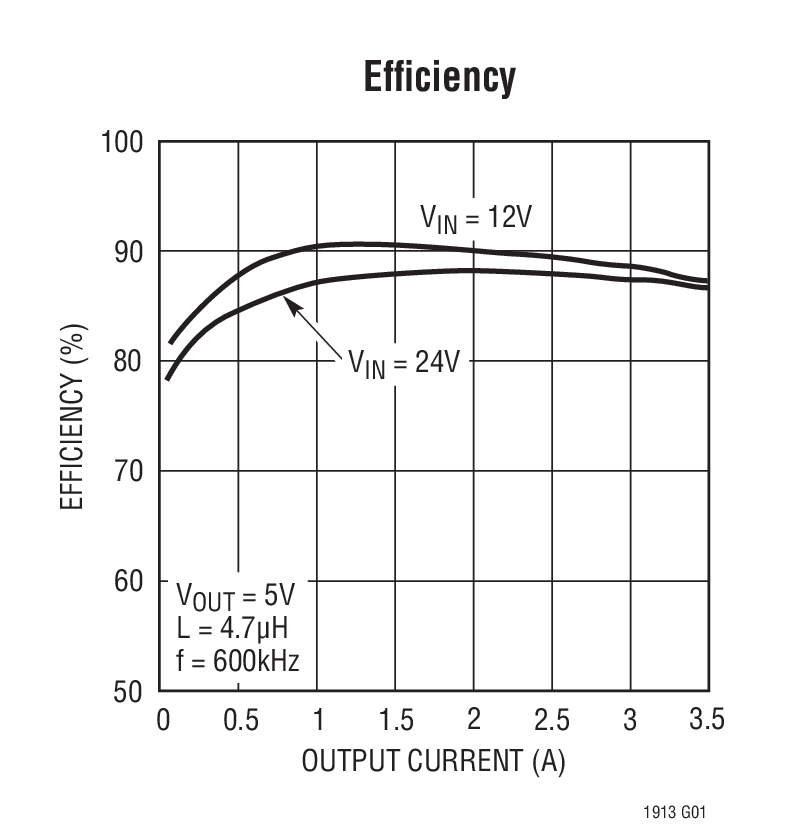

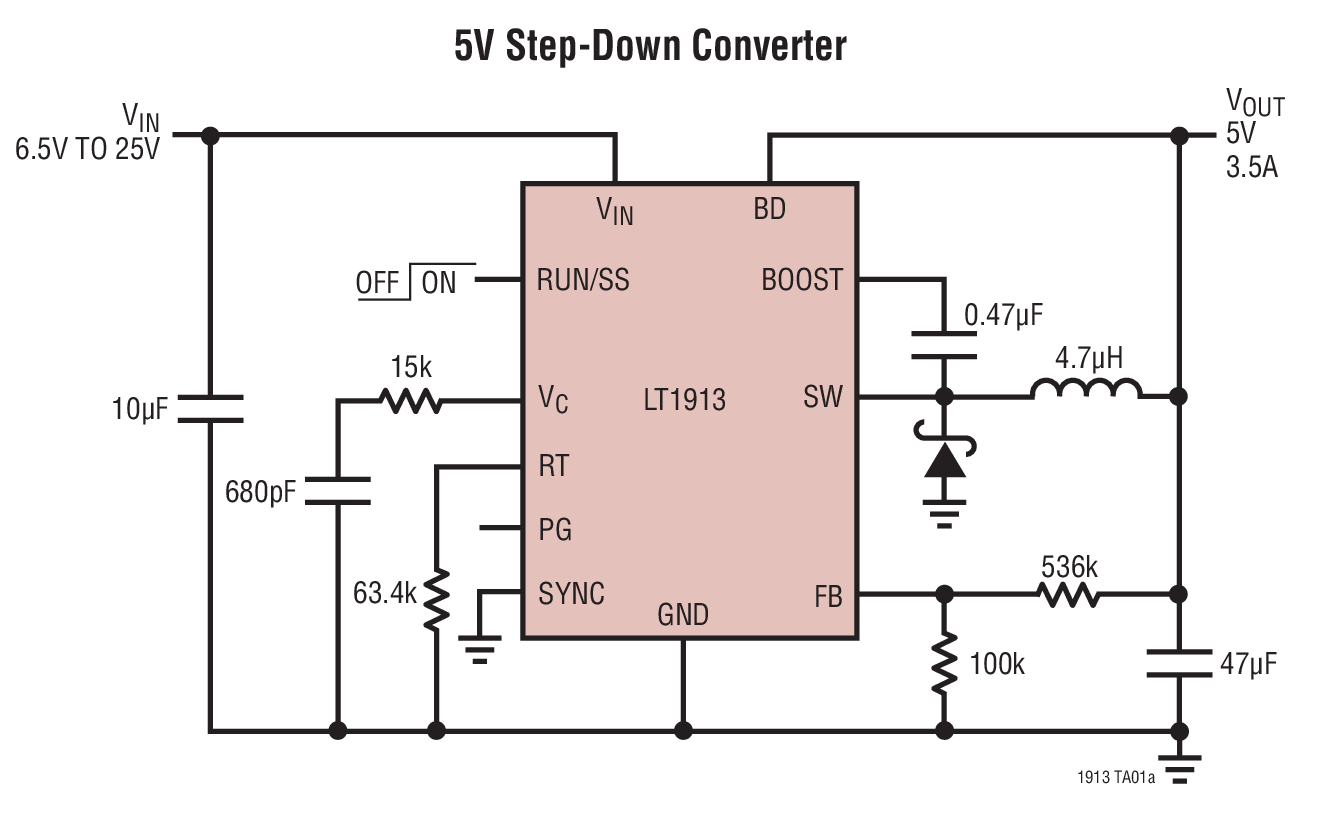

LT1913は、最大25Vまでの入力電圧を使用可能な可変周波数(200kHz~2.4MHz)モノリシック降圧スイッチング・レギュレータです。高効率の95mΩスイッチの他に、昇圧ショットキー・ダイオード、必要な発振器、制御回路、ロジック回路を1個のチップに搭載しています。電流モード方式を採用することにより、過渡応答が高速で、優れたループ安定性が得られます。シャットダウンによって消費電流を1μA以下まで低減するとともに、RUN/SSピンの抵抗とコンデンサによって出力電圧ランプを制御します(ソフトスタート)。パワーグッド・フラグは、VOUTが設定された出力電圧の91%に達していることを知らせます。LT1913は露出パッド付きの10ピン3mm×3mm DFNパッケージで供給されるので、熱抵抗を低く抑えることができます。
アプリケーション
- 車載バッテリの安定化
- 携帯製品の電源
- 分配電源の安定化
- 産業用電源
- ACアダプタ・トランスの安定化
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1913
資料
Filters
1つが該当
データシート
2
信頼性データ
1
20.92 K
ユーザ・ガイド
1
714.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1913EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT1913EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT1913IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LT1913IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
- LT1913EDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1913EDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1913IDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT1913IDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
シリコン発振器1 |
||||
製造中 |
スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器 |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
評価用キット 1
DC1316A
LT1913EDD | 36V, 3.5A, 2.4MHz Step-Down Switching Regulator
製品の詳細

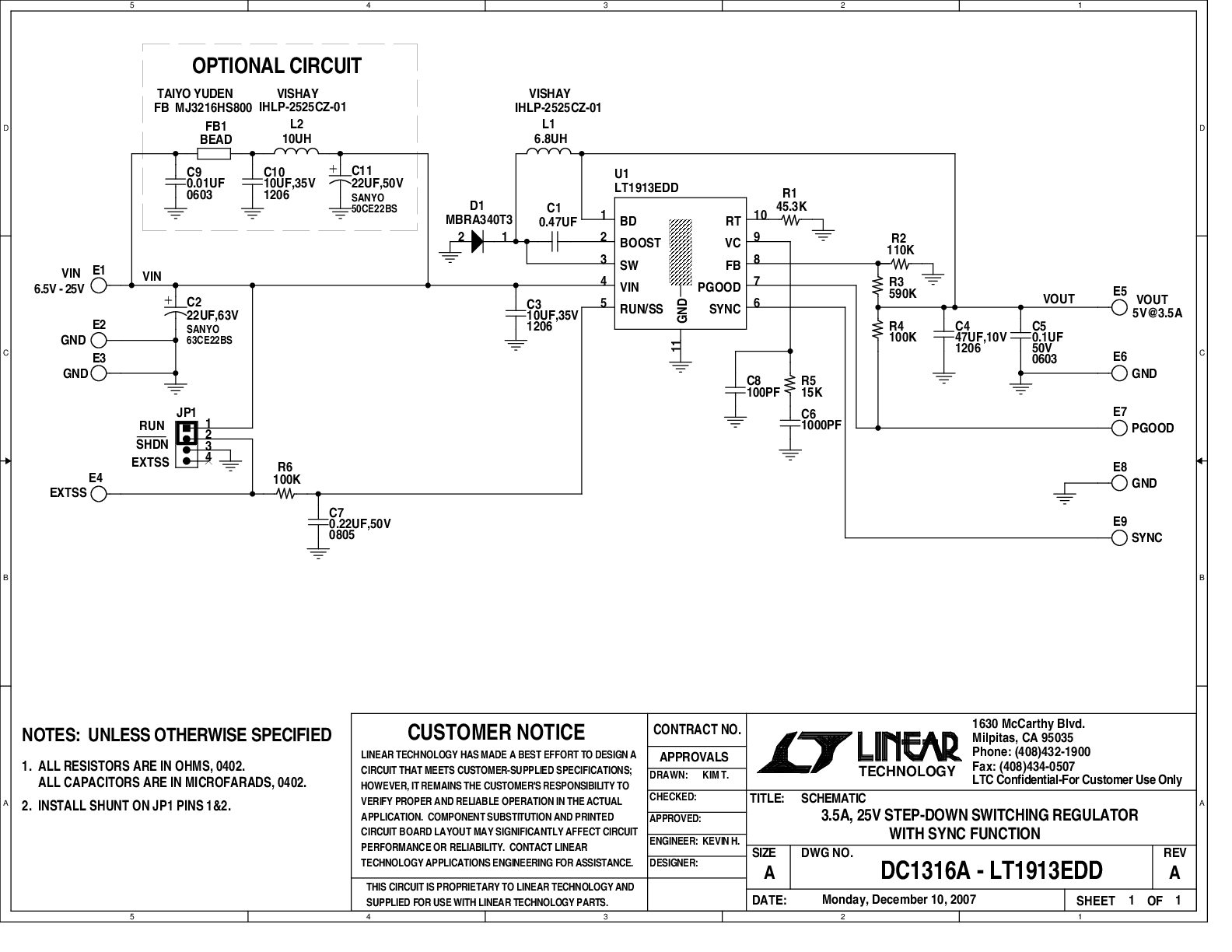

DC1316A: Demo Board for LT1913 25V, 3.5A, 2.4MHz Step-Down Switching Regulator.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
