製品概要
機能と利点
- 入力がV+以上でも動作
- レール・トゥ・レール入出力
- マイクロパワー：消費電流が300μA（最大）
- 動作温度範囲：－40℃～125℃
- 利得帯域幅積：1.25MHz
- スルーレート：0.42V/μs
- 低入力オフセット電圧：800μV（最大）
- 単一電源入力範囲：0V～18V
- 高出力電流：18mA（最小）
- 3V、5V、±5V電源での規格
- 6ピン･バージョンは出力シャットダウン付き
- 18Vまでの逆バッテリ接続保護
- 高電圧利得：1500V/mV
- 高さの低い（1mm）ThinSOT™パッケージ
製品概要
LT1783は全電圧が2.5V～18Vのすべての単一および両電源動作で動作する、小型SOT-23パッケージの1.25MHzオペアンプです。このアンプは消費電流が300μA以下で、逆バッテリ接続保護機能を備え、18Vまでの逆電源に対し電流を流しません。
LT1783の入力範囲はグランドを含み、独自の特長のひとつとして、入力のどちらかまたは両方が正電源レール以上でも動作可能なOver-The-Top®を備えています。 入力は電源電圧に関わらず18Vの差動および同相電圧を扱えます。入力段は入力が負電源より9V低くなっても偽出力の発生を防ぐ、位相反転保護機能を備えています。
LT1783は18mAまでの負荷をドライブでき、レール・トゥ・レール能力は維持されます。6ピン･バージョンのシャットダウン機能はアンプをディスエーブルし、出力をハイ・インピーダンスにし、消費電流を5μAに低減します。LT1783オペアンプは5ピンおよび6ピンSOT-23パッケージで供給されます。より低消費電力が要求されるアプリケーション向けには、LT1782を参照してください。
アプリケーション
- 携帯用計測器
- バッテリまたはソーラー駆動システム
- センサ調整
- 消費電流センス
- バッテリ・モニタ
- MUXアンプ
- 4mA～20mAトランスミッタ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R417 Reliability Data3/26/2018
-
DC417B - Demo Manual2/1/2012
-
DC617A - Demo Manual9/24/2009
-
DC479A - Demo Manual9/24/2009
-
Boost Converter Drives 1A White LEDs5/1/2004 LT Journal
-
The LTC1871 Achieves the Industry’s Highest Efficiency for Single-Ended Boost, Flyback and SEPIC Topologies9/1/2001 LT Journal
-
SOT-23 Micropower, Rail-to-Rail Op Amps Operate with Inputs above the Positive Supply11/1/1999 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1783
設計ツール
アナログ・フィルタ・ウィザード
アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。
アナログ・フォトダイオード・ウィザード
フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1783CS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1783CS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |

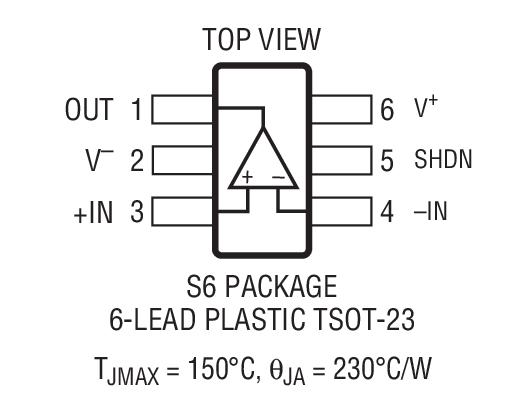

| LT1783CS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1783CS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1783HS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1783HS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1783HS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1783HS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1783IS5#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1783IS5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LT1783IS6#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LT1783IS6#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R417 Reliability Data |
