LT1768

製造中

広い調光範囲と最大のランプ寿命を実現する高電力CCFLコントロ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 極めて広いマルチモード・デミング範囲
  • 複数のランプに対応
  • PWMデミング範囲および周波数をプログラム可能
  • 高精度の最大/最小ランプ電流により、ランプ寿命を最大化
  • あらゆる電源および負荷条件でランプ明滅なし
  • オープン・ランプの検出と保護
  • 350kHzのスイッチング周波数
  • 1.5A MOSFETゲート・ドライバ
  • 100mVの電流センス・スレッショルド
  • 5Vのリファレンス電圧出力
  • 16ピンSSOPパッケージ

LT1768は1つまたは複数のCCFLディスプレイを制御するように設計されています。独自のマルチモード・デミング回路により、リニア制御機能とPWM制御機能を組み合わせて、ランプ寿命、効率、調光範囲を最大限にします。また、高精度の最大/最小ランプ電流を容易に設定可能です。LT1768はランプの不良や過電圧起動状態を検出し、保護を行うことができます。このデバイスは、最少の外付け部品で最大の柔軟性を提供します。

1.5A MOSFETドライバを備えた電流モードPWMコントローラLT1768は、高電力アプリケーションに適しています。このデバイスは350kHz発振器、5Vリファレンス、ならびにスレッショルドが100mVの電流センス・コンパレータを内蔵し、8V～24Vの入力電圧で動作します。また、低電圧ロックアウト、熱制限機能に加え、消費電流を65μAまで低減するシャットダウン・ピンを装備しています。このデバイスは小型の16ピンSSOPパッケージで供給されます。


アプリケーション

  • デスクトップ・フラット・パネル・ディスプレイ
  • マルチ・ランプ・ディスプレイ
  • ノートブックLCDディスプレイ
  • POS端末ディスプレイ

LT1768
広い調光範囲と最大のランプ寿命を実現する高電力CCFLコントロ

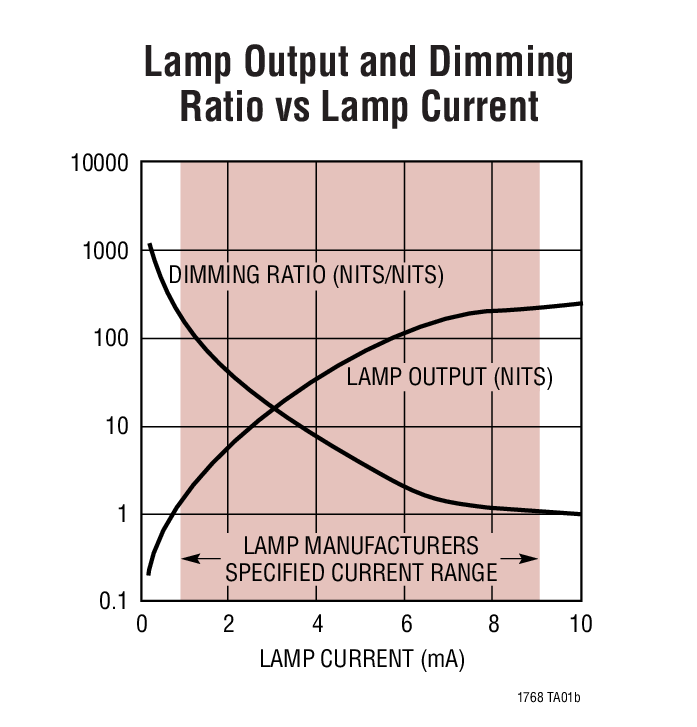

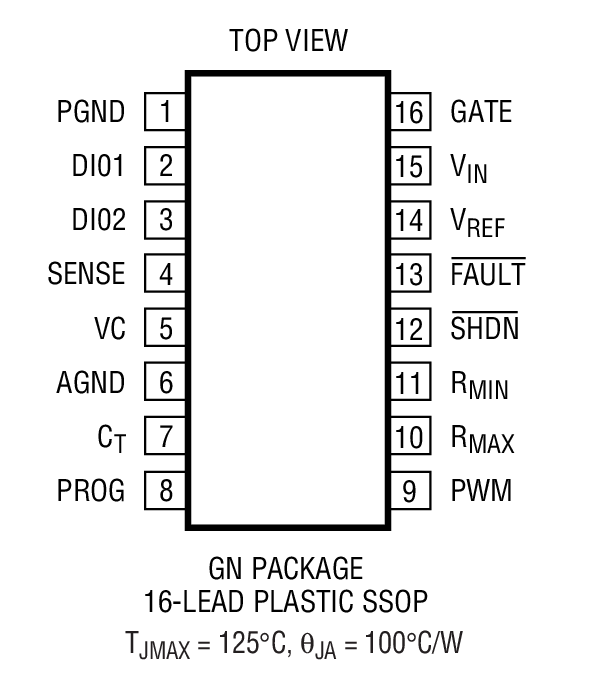

Figure 1. 14W CCFL Supply Produces a 100:1 Dimming Ratio While Maintaining Minimum and Maximum Lamp Current Specifications Lamp Output and Dimming Ratio vs Lamp Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
DC354A

LT1768CGN | High Power Dual CCFL Power Supply with Ultrawide Multimode Dimming Range

今すぐ購入 詳細を表示

製品詳細

DC354A: Demo Board for the LT1768 High Power CCFL Controller for Wide Dimming Range and Maximum Lamp Lifetime.
DC354A
LT1768CGN | High Power Dual CCFL Power Supply with Ultrawide Multimode Dimming Range

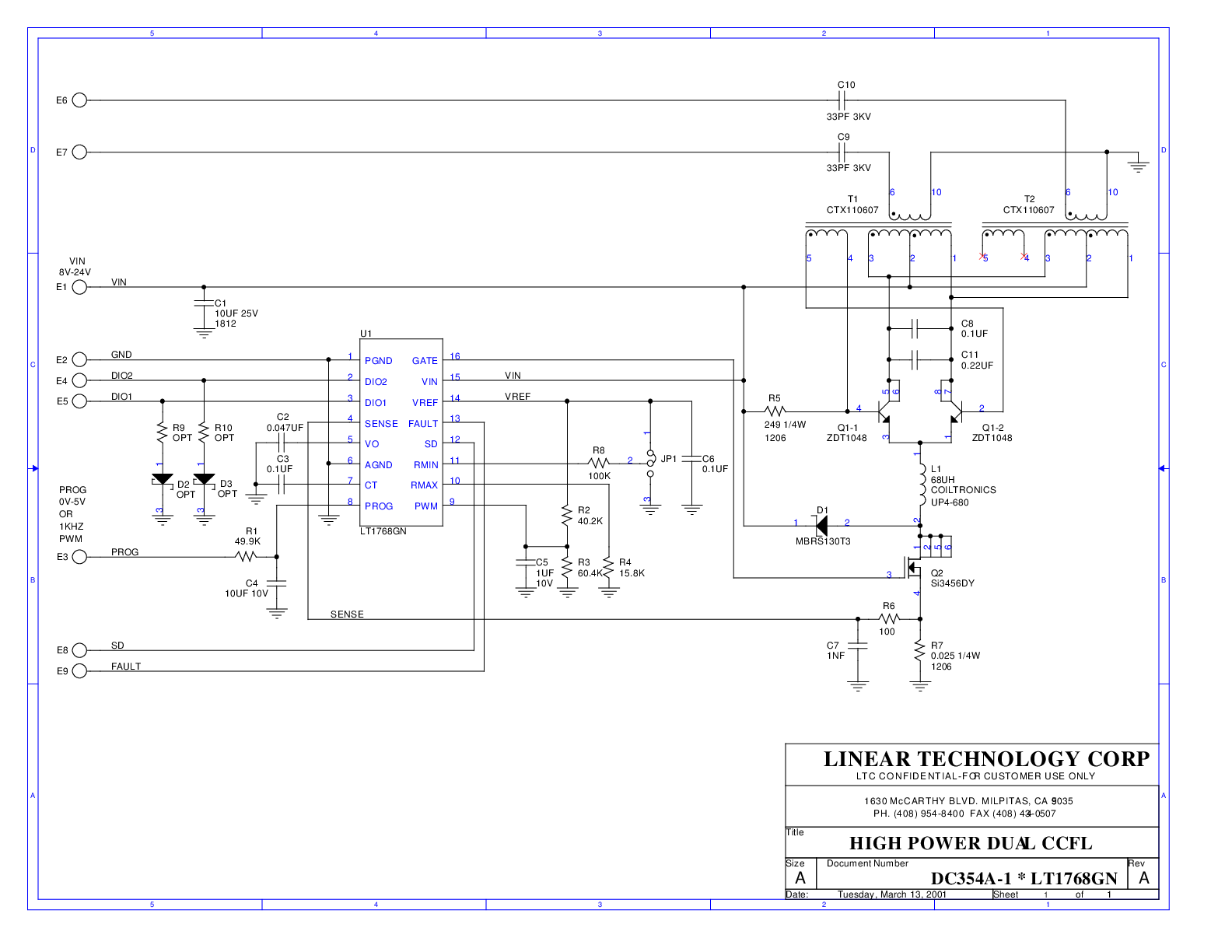

DC354A - Schematic
