製品概要

機能と利点

  • 熱特性が改善された16ピンTSSOPまたは8ピンSOパッケージに3Aスイッチを内蔵
  • 1.25MHzの固定スイッチング周波数
  • 広い動作電圧範囲:3V~25V
  • 高効率の0.09Ωスイッチ
  • 1.2Vの帰還リファレンス電圧
  • 高さの低い表面実装部品を使用
  • 低いシャットダウン電流:15μA
  • 2MHzまで同期可能
  • 電流モード・ループ制御
  • デューティ・サイクル全域で一定の最大スイッチ電流
  • 8ピンSOパッケージと熱特性が改善された16ピンTSSOPパッケージ

製品概要

LT1765は1.25MHzのモノリシック降圧スイッチング・レギュレータです。高効率の 3A、0.09Ωスイッチに加え、高周波数電流モード・スイッチング・レギュレータを構成するのに必要な制御回路をすべて内蔵しています。電流モード制御を採用しているので、過渡応答が高速で、優れたループ安定性が得られます。

新しい設計技術を採用することで、広い動作電圧範囲において高いスイッチング周波数で高効率を達成します。低損失の内部レギュレータは24Vシステムからリチウムイオン・バッテリまでの広い入力範囲で一貫した性能を維持します。動作時の消費電流が1mAと低いので、特に低出力電流時に効率が向上します。また、シャットダウン時には消費電流が15μAまで低減されます。デューティ・サイクル全域で最大スイッチ電流を一定に保ちます。同期化により、外部ロジック・レベル信号を使用して内部発振周波数範囲を1.6MHz~2MHzに上げることができます。

LT1765はサイクルごとの完全な電流制御機能やサーマル・シャットダウン機能を備えています。高周波数動作により、入力および出力フィルタリング部品を削減でき、チップ・インダクタを使用できます。


アプリケーション

  • DSLモデム
  • 携帯用コンピュータ
  • 安定化ACアダプタ
  • バッテリ駆動システム
  • 配電システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

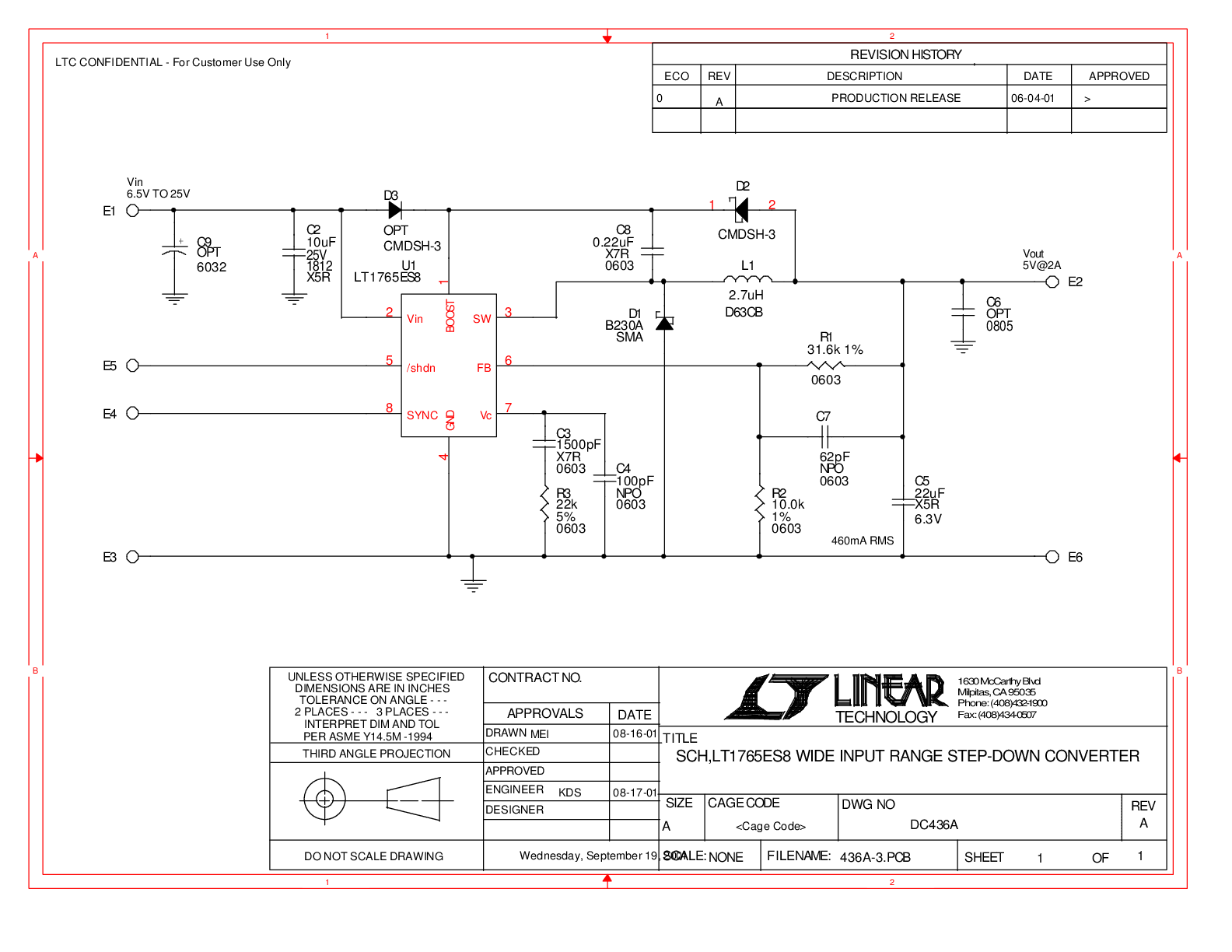

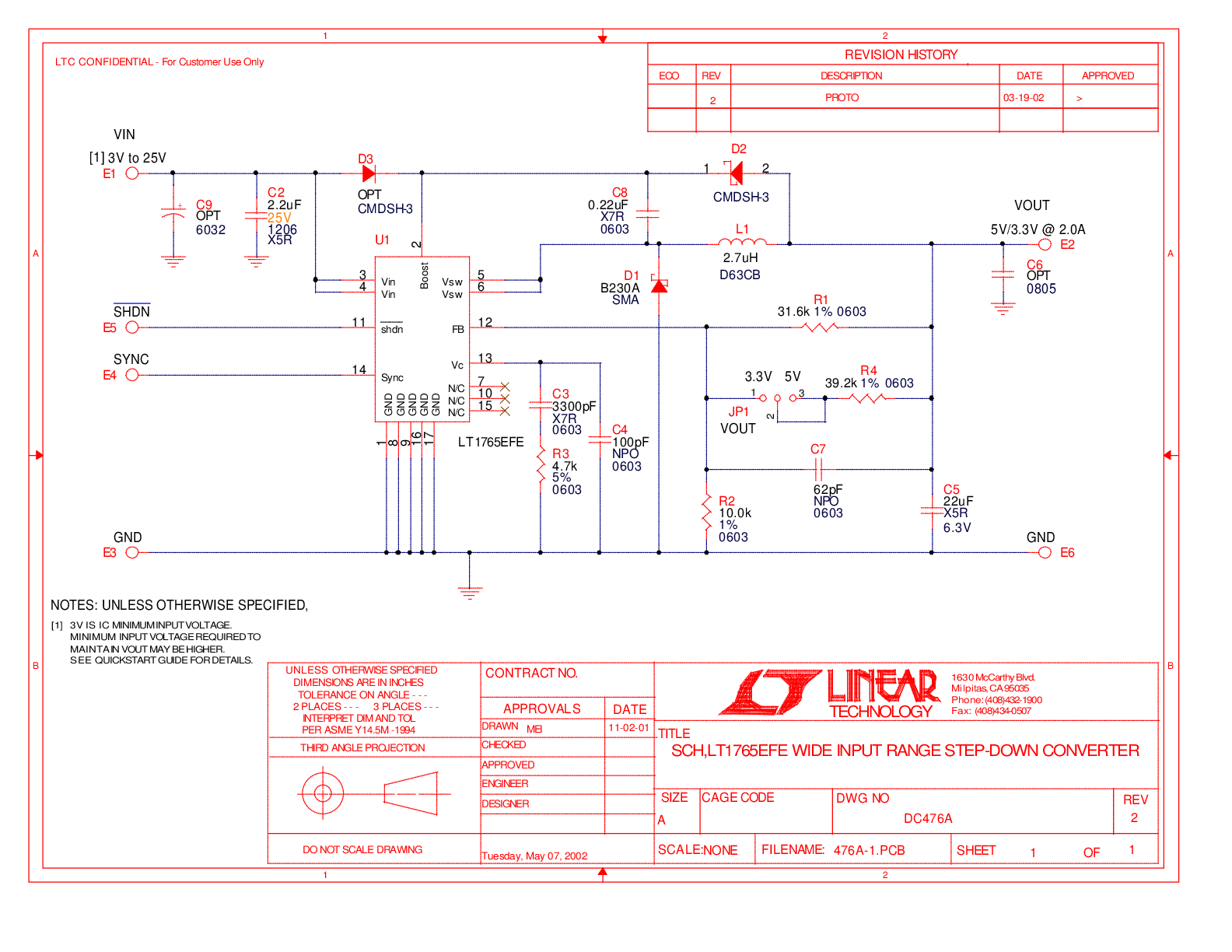

評価キット (2)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1765
