LT1641-1

正の高電圧ホットスワップ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT1641-1 - Hot Swap Controllers Download 3.29 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.84
特長
  • 電源の入ったバックプレーンに対してボードを安全に抜き差し可能
  • 9V～80Vの電源電圧を制御
  • プログラム可能なアナログ・フォールドバック電流制限
  • 外付けNチャネル用ハイサイド・ドライブ
  • ラッチ動作モード（LT1641-1）
  • 自動リトライ（LT1641-2）
  • ユーザが設定可能な電源電圧上昇速度
  • 低電圧ロックアウト機能
  • 過電圧保護機能
  • 両製品とも8ピンSOパッケージ
製品概要
show more Icon

LT1641-1/LT1641-2は、電源の入ったバックプレーンに対してボードを安全に抜き差し可能にする8ピン・ホットスワップコントローラです。外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧を設定した速度でゆっくり上昇させることができます。また、ハイサイド・スイッチ・ドライバは、9V～80Vの電源電圧に対してNチャネルのゲートを制御します。

このデバイスは、プログラム可能なアナログ・フォールドバック電流制限回路を搭載しています。電流が制限された状態が設定した時間以上続くと、Nチャネル・パス・トランジスタがラッチ・オフする（LT1641-1）か、タイムアウト遅延後に自動的に再起動するように設定されます（LT1641-2）。

PWRGD出力は、FBピンで検知される出力電圧が許容範囲内であることを知らせます。 ONピンは、プログラム可能な低電圧ロックアウト機能を備えています。

LT1641-1/LT1641-2は8ピンSOパッケージで供給されます。


アプリケーション

  • ボードの活線挿入
  • 電子回路ブレーカ
  • 産業用ハイ・サイド・スイッチ/回路ブレーカ
  • 24V/48V産業用/警報システム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT1641-1 - Hot Swap Controllers Download 3.29 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$2.84
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1641-1

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/02/2010
English

LT1641-1/LT1641-2: Positive High Voltage Hot Swap Controllers Data Sheet

PDFファイルを開く

redirect
179.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC1354A - Demo Manual redirect icon

1.00M

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/22/2018
English
R375 Reliability Data redirect icon

20.28 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1641-1CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-1CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-1IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-1IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-2CS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-2CS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-2IS8#PBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1641-2IS8#TRPBF 8-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1641-1CS8#PBF

製造中

LT1641-1CS8#TRPBF

製造中

LT1641-1IS8#PBF

製造中

LT1641-1IS8#TRPBF

製造中

LT1641-2CS8#PBF

製造中

LT1641-2CS8#TRPBF

製造中

LT1641-2IS8#PBF

製造中

LT1641-2IS8#TRPBF

製造中

pdf

PCN22_0254_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1641-1CS8#PBF

製造中

LT1641-1CS8#TRPBF

製造中

LT1641-1IS8#PBF

製造中

LT1641-1IS8#TRPBF

製造中

LT1641-2CS8#PBF

製造中

LT1641-2CS8#TRPBF

製造中

LT1641-2IS8#PBF

製造中

LT1641-2IS8#TRPBF

製造中

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1641-1CS8#PBF

製造中

LT1641-1CS8#TRPBF

製造中

LT1641-1IS8#PBF

製造中

LT1641-1IS8#TRPBF

製造中

LT1641-2CS8#PBF

製造中

LT1641-2CS8#TRPBF

製造中

LT1641-2IS8#PBF

製造中

LT1641-2IS8#TRPBF

製造中

pdf

PCN22_0254_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1641-1CS8#PBF

製造中

LT1641-1CS8#TRPBF

製造中

LT1641-1IS8#PBF

製造中

LT1641-1IS8#TRPBF

製造中

LT1641-2CS8#PBF

製造中

LT1641-2CS8#TRPBF

製造中

LT1641-2IS8#PBF

製造中

LT1641-2IS8#TRPBF

製造中

pdf

PCN21_0060_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

高電圧ホットスワップ・コントローラ1
LT4256-1
LT4256-2
popup image
Cart

正の高電圧ホットスワップ・コントローラ

製品モデル 製品ライフサイクル 詳細
LT4256-1
LT4256-2
popup image
Cart

正の高電圧ホットスワップ・コントローラ

評価用キット 3

reference details image

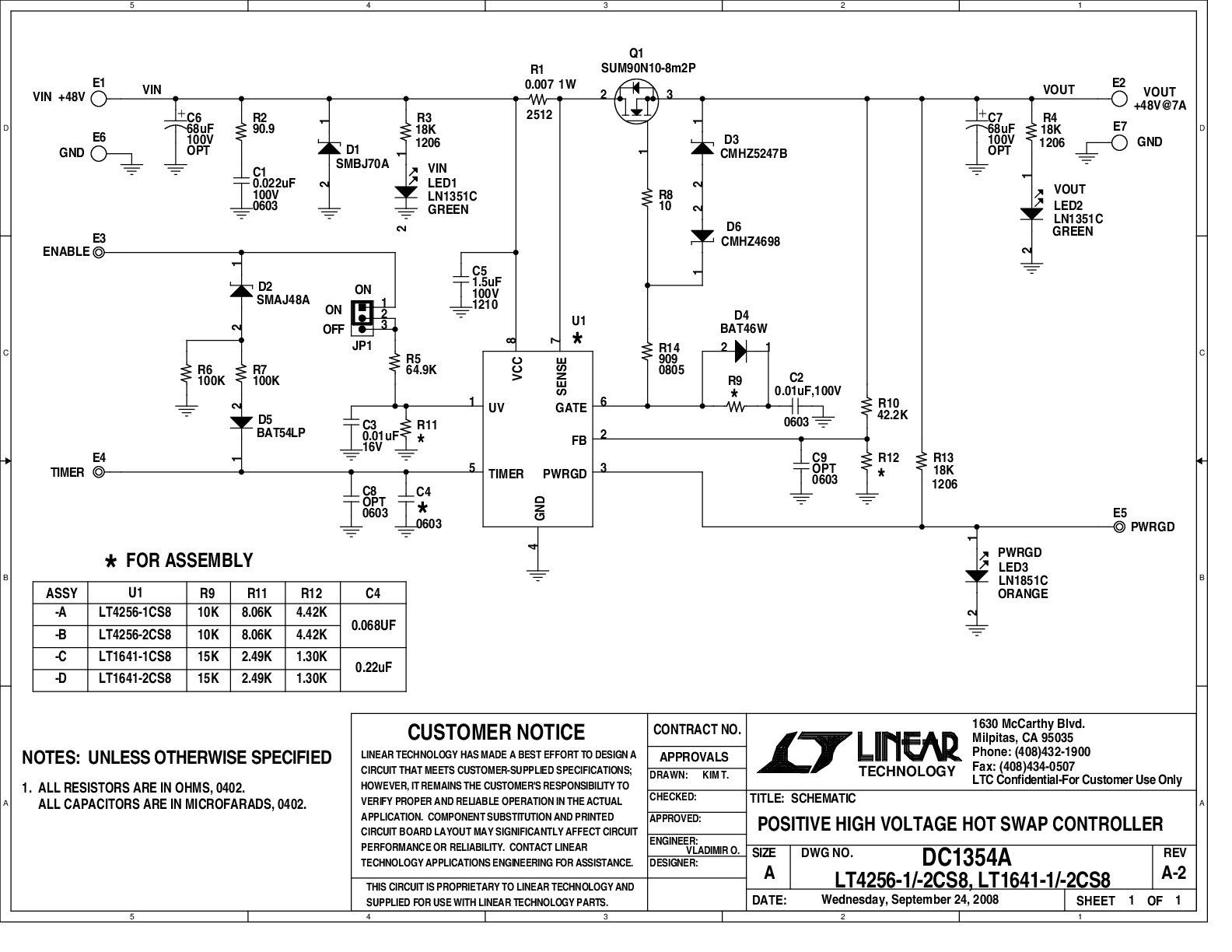

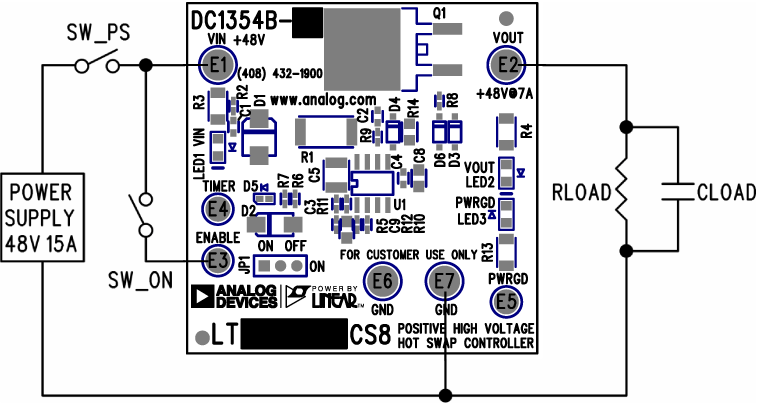

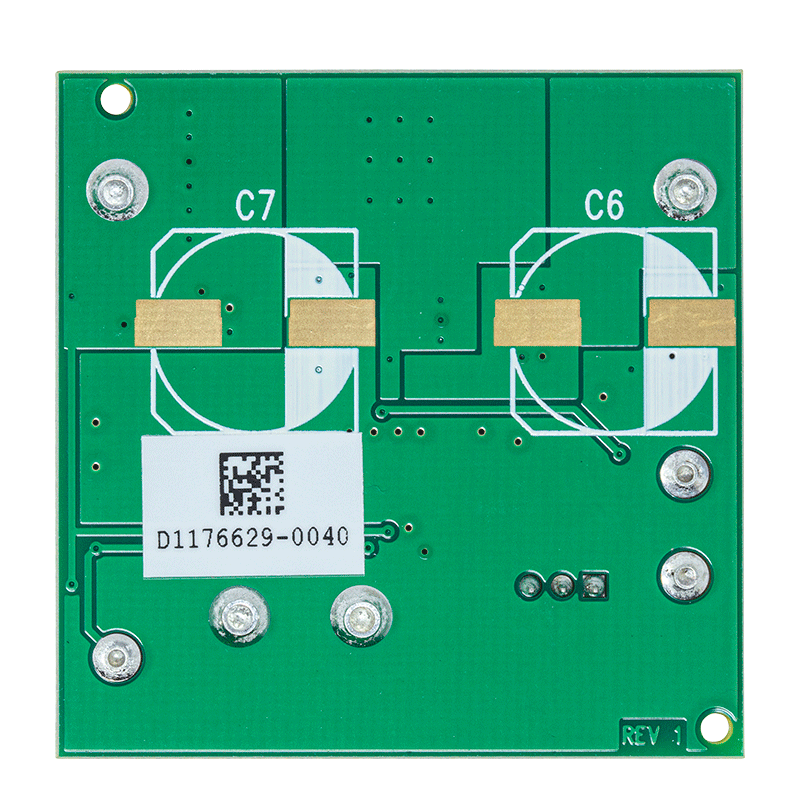

DC1354B

LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

zoom

DC1354B

LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ

download icon

ダウンロード

 print icon

印刷
DC1354B
LT1641-1、LT1641-2、LT4256-1、LT4256-2による正の高電圧ホット・スワップ・コントローラ
今すぐ購入 詳細を表示

製品の詳細

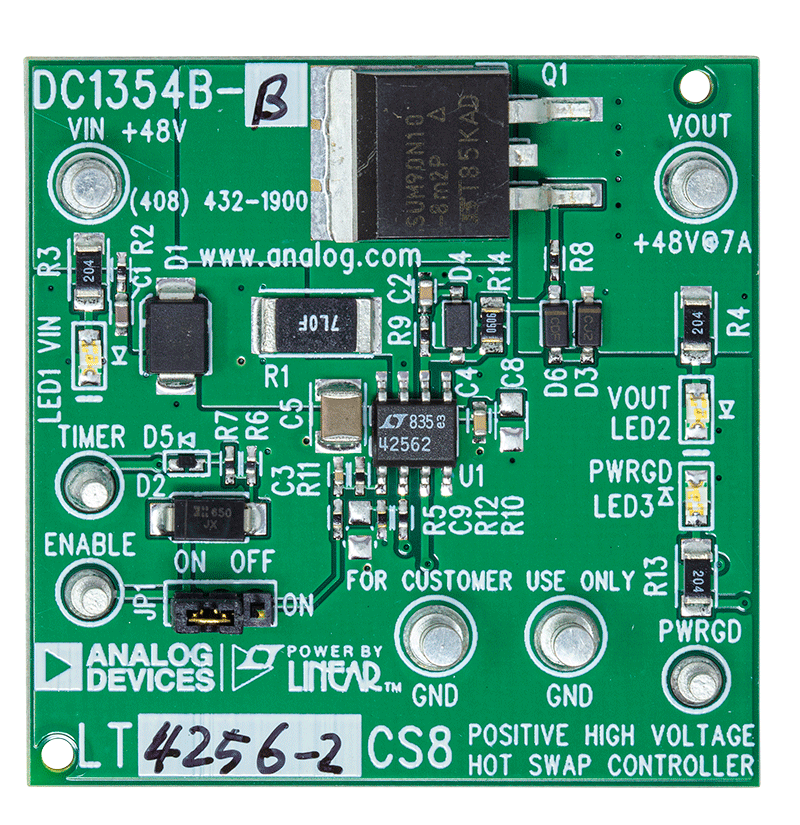

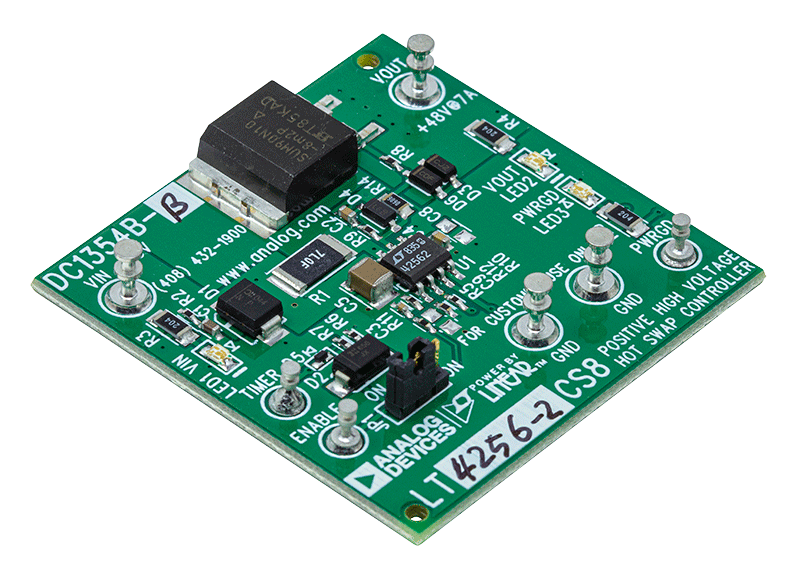

デモ回路1354Bは、LT®1641-1、LT1641-2、LT4256-1、またはLT4256-2を採用した正の高電圧ホット・スワップ・コントローラです。
