製品概要
機能と利点
- 電源投入時に－48Vバックプレーンへの安全な挿入、引抜きが可能
- 動作範囲：－10V～－80V
- プログラム可能な突入電流
- プログラム可能な電子回路ブレーカ
- プログラム可能な過電圧保護
- プログラム可能な低電圧ロックアウト
- パワー･グッド制御出力
製品概要
LTC1640/LT1640Hは、電源投入状態でバックプレーンから安全な挿入、引抜きを可能にする8ピン負電圧ホットスワップ™（活線挿抜）コントローラです。外部Nチャネル･パス･トランジスタのゲート電圧を制御することによって、突入電流をプログラム値に制限することができます。入力電圧が、プログラム可能な低電圧スレッショルドより低い場合、または過電圧スレッショルドより高い場合は、パス･トランジスタがターンオフします。プログラム可能な電子回路ブレーカはシステムを短絡から保護します。PWRGDまたはPWRGD信号を使用して、電源モジュールを直接イネーブルすることができます。LT1640Lは“L”イネーブル入力のモジュール用に、LT1640Hは“H”イネーブル入力のモジュール用に設計されています。

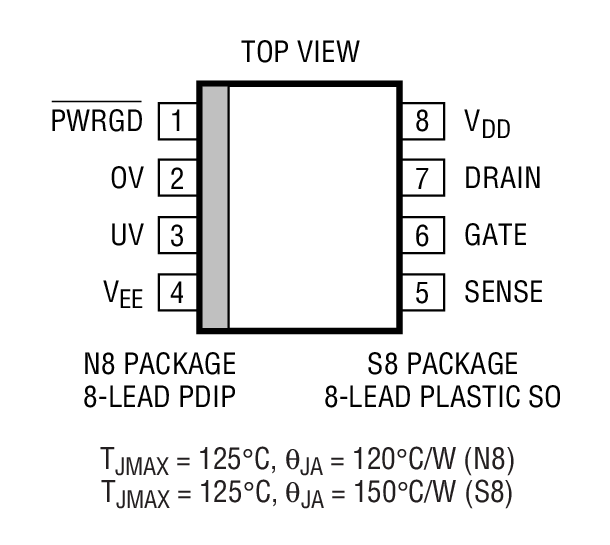

LT1640L/LT1640Hは、8ピンPDIPおよびSOパッケージで供給されます。
アプリケーション
- 電話局でのスイッチング
- －48V分配電源システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
LT1640A コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1640AHCN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1640AHCS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640AHCS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640AHIN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1640AHIS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640AHIS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640ALCN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1640ALCS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640ALCS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640ALIN8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP (Narrow 0.3 Inch) | |
| LT1640ALIS8#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| LT1640ALIS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R375 Reliability Data |
