特長

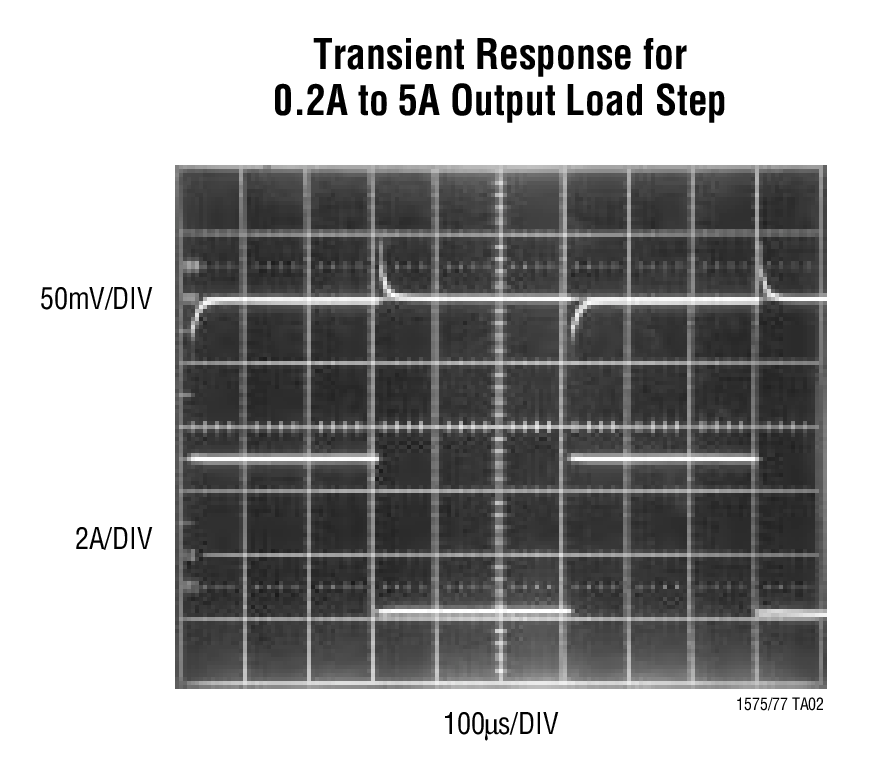

- UltraFast™過渡応答によりタンタルおよび電解出力コンデンサが不要
- FET RDS（ON）によってドロップアウト電圧か決定
- 全温度で1%のリファレンス/出力電圧許容差
- 標準ロード･レギュレーション：1mV
- ハイ･サイド･センス電流制限
- ラッチオフ付き多機能シャットダウン･ピン
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

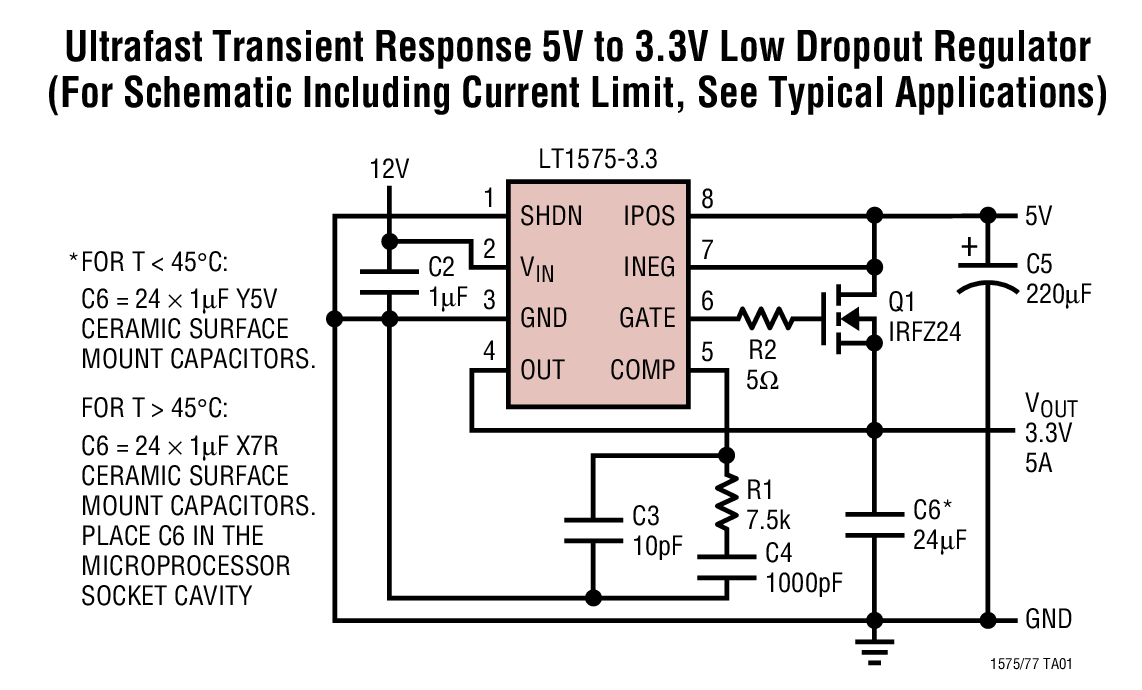

LT1575/LT1577は、低コストの外部NチャネルMOSFETをソース･フォロワとしてドライブし、超高速過渡応答、低ドロップアウト電圧レギュレータを実現するシングル/デュアル･コントローラICです。
LT1575/LT1577は最もニーズが多い最新マイクロプロセッサ･アプリケーションにおいて、高価なタンタルまたはバルク電解出力コンデンサをなくすことによって、比類のない過渡負荷性能を達成しています。精密に調整された可変および固定出力電圧バージョンは、要求されるどのマイクロプロセッサ用電源電圧にも対応します。 NチャネルMOSFETの RDS(ON)を選択することによって、非常に低いドロップアウト電圧を達成できます。

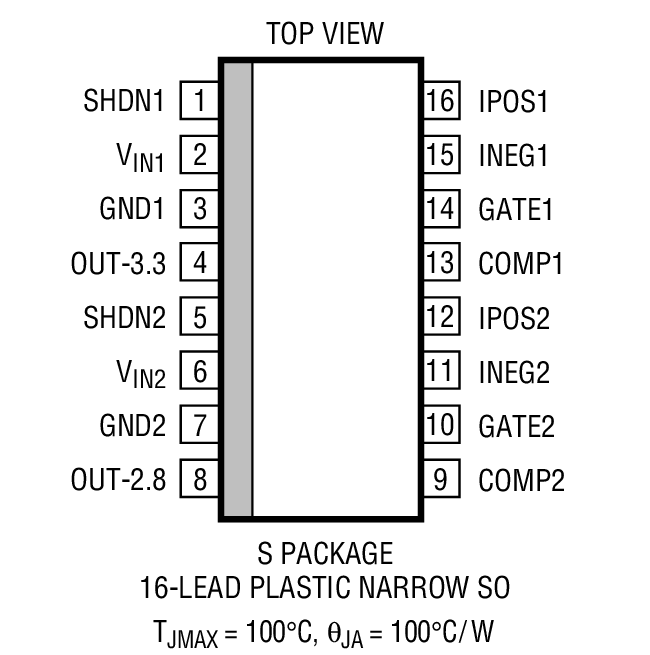

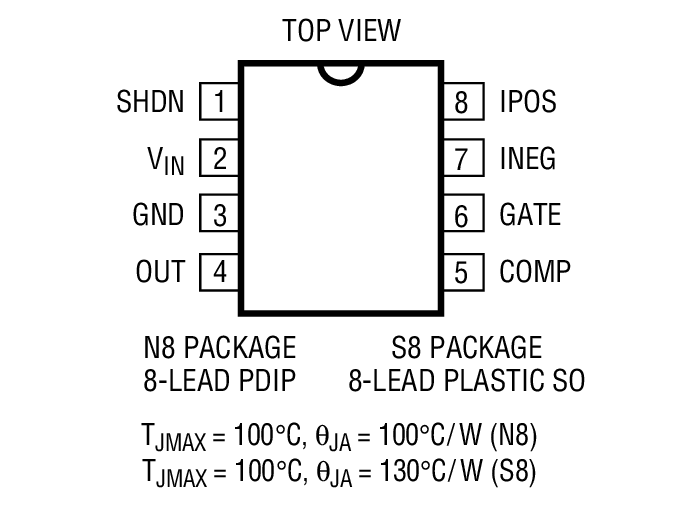

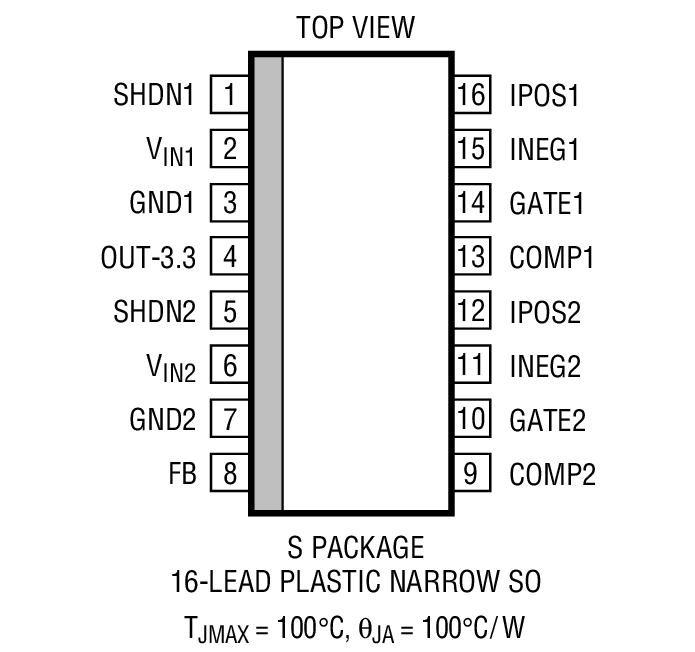

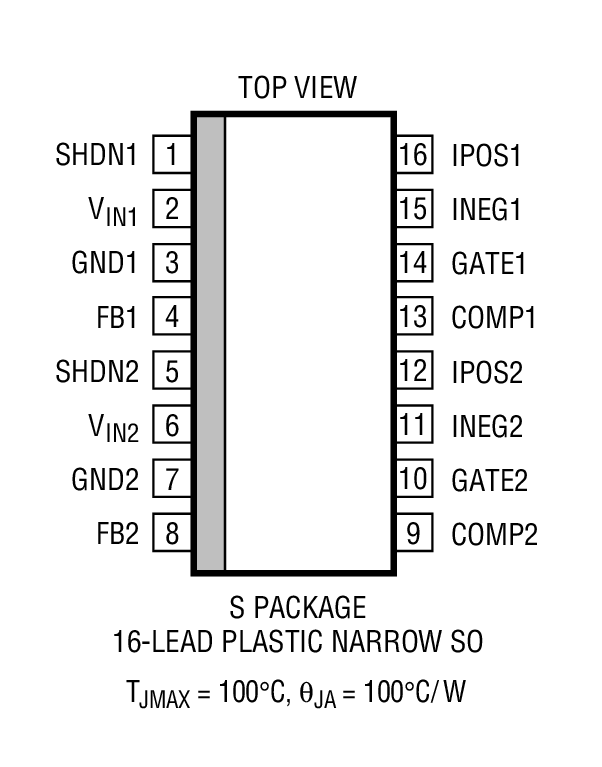

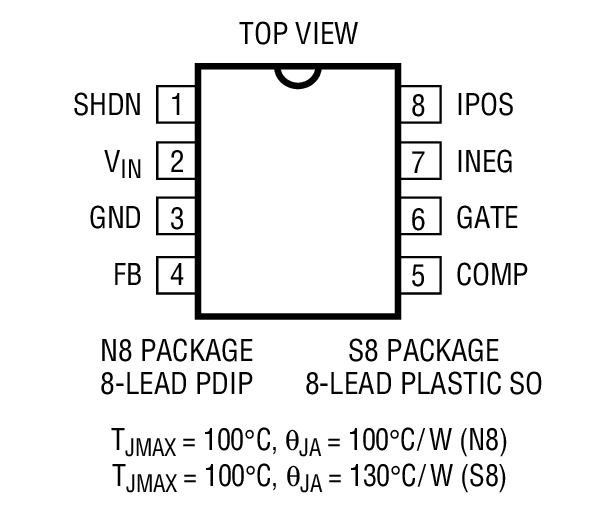

独自の保護機能としては、フォールト保護タイマ回路を起動するハイ･サイド電流制限アンプがあります。多機能シャットダウン･ピンは、ラッチオフでの電流制限タイムアウト、過電圧保護、サーマル･シャットダウン、またはこれらの機能の組合せを提供します。LT1575は8ピンSOまたはPDIPで供給され、LT1577は16ピン細型SOパッケージで供給されます。
アプリケーション
- Pentium®プロセッサ用電源
- PowerPC™用電源
- 5Vから3.XXVまたは3.3Vから2.XXVのマイクロプロセッサ用電源
- GTL終端
- 低電圧ロジック電源
