LT1576

1.5A、200kHz、降圧 スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$3.98
機能
  • スイッチング周波数:200kHz固定
  • リファレンス電圧:1.21V
  • 5V固定出力のオプション
  • 同期が容易
  • すべて表面実装型部品を使用可能
  • インダクタ・サイズ:最小15μH
  • 飽和スイッチ設計:0.2Ω
  • 実効電源電流:1.16mA
  • シャットダウン電流:20μA
  • サイクル単位の電流制限

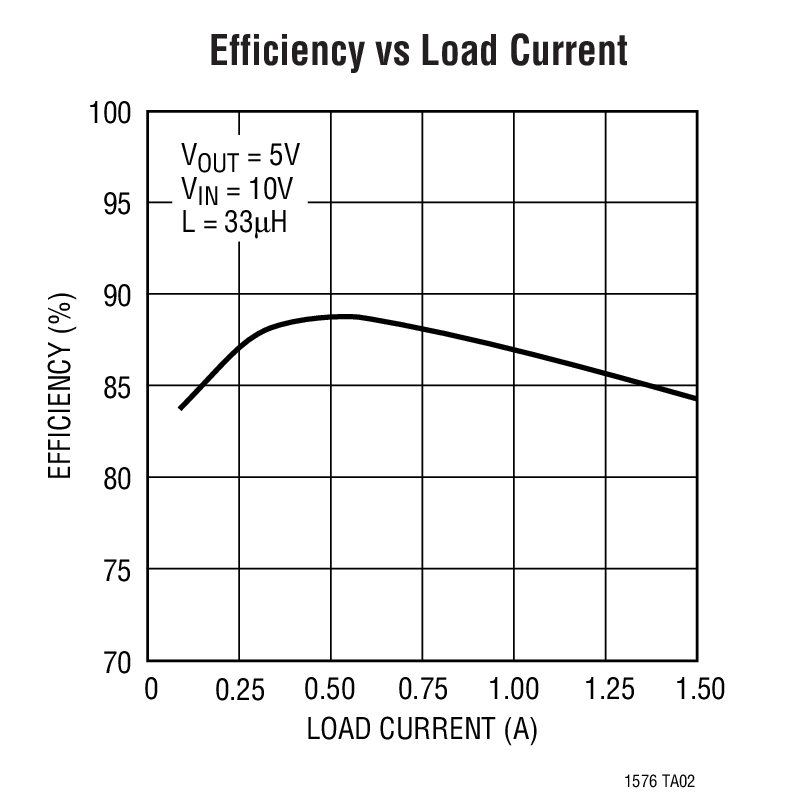

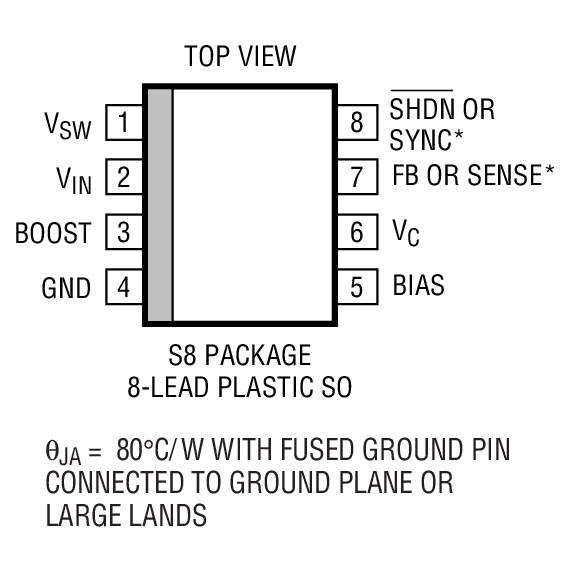

  • ヒューズドリードSO-8パッケージ
追加の詳細
show more Icon

LT1576は200kHzのモノリシック・バック・モード(降圧)スイッチング・レギュレータです。発振器、制御およびロジックなど、必要なすべての回路と1.5Aスイッチを内蔵しています。LT1576は業界標準LT1376を、ノイズに敏感なアプリケーション向けに最適化した改造バージョンです。

さらに出力電圧を1.2Vまで低く設定できるように、リファレンス電圧がより低くなっています。消費電流は半分に低減されています。スイッチ・オン抵抗も30%低減されています。スイッチ遷移時間はEMIの発生を低減するために遅くなっています。スイッチング周波数は、広い出力電流範囲に渡り高効率を維持するために200kHzに低減されました。

ピン配置も変更され、高電流高スイッチング周波数回路から簡単に低電流でノイズに敏感な制御回路を分離できるような PCボード・レイアウトができます。新しいSO-8パッケージは、動作周囲温度範囲を拡張するデバイスの熱抵抗を大幅に低減するヒューズド・グランド・リードが採用されています。オプションの機能としてシャットダウンまたは外部同期があります。インダクタおよびコンデンサを含め標準的な表面実装外付け部品が使用できます。


アプリケーション

  • ポータブル・コンピュータ
  • バッテリ電源機器
  • バッテリ・チャージャ
  • 分配電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$3.98

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1576CS8#PBF
  • HTML
  • HTML
LT1576CS8#TRPBF
  • HTML
  • HTML
LT1576CS8-5#PBF
  • HTML
  • HTML
LT1576CS8-5#TRPBF
  • HTML
  • HTML
LT1576CS8-5SYNC#PBF
  • HTML
  • HTML
LT1576CS8-5SYNC#TRPBF
  • HTML
  • HTML
LT1576CS8-SYNC#PBF
  • HTML
  • HTML
LT1576CS8-SYNC#TRPBF
  • HTML
  • HTML
LT1576IS8#PBF
  • HTML
  • HTML
LT1576IS8#TRPBF
  • HTML
  • HTML
LT1576IS8-5#PBF
  • HTML
  • HTML
LT1576IS8-5#TRPBF
  • HTML
  • HTML
LT1576IS8-5SYNC#PBF
  • HTML
  • HTML
LT1576IS8-SYNC#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1576CS8#PBF

製造中

LT1576CS8#TRPBF

製造中

LT1576CS8-5#PBF

製造中

LT1576CS8-5#TRPBF

製造中

LT1576CS8-5SYNC#PBF

製造中

LT1576CS8-5SYNC#TRPBF

製造中

LT1576CS8-SYNC#PBF

製造中

LT1576CS8-SYNC#TRPBF

製造中

LT1576IS8#PBF

製造中

LT1576IS8#TRPBF

製造中

LT1576IS8-5#PBF

製造中

LT1576IS8-5#TRPBF

製造中

LT1576IS8-5SYNC#PBF

製造中

LT1576IS8-SYNC#PBF

製造中

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1576CS8#PBF

製造中

LT1576CS8#TRPBF

製造中

LT1576CS8-5#PBF

製造中

LT1576CS8-5#TRPBF

製造中

LT1576CS8-5SYNC#PBF

製造中

LT1576CS8-5SYNC#TRPBF

製造中

LT1576CS8-SYNC#PBF

製造中

LT1576CS8-SYNC#TRPBF

製造中

LT1576IS8#PBF

製造中

LT1576IS8#TRPBF

製造中

LT1576IS8-5#PBF

製造中

LT1576IS8-5#TRPBF

製造中

LT1576IS8-5SYNC#PBF

製造中

LT1576IS8-SYNC#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 12, 2022

- 22_0254

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2)

LT1576CS8#PBF

製造中

LT1576CS8#TRPBF

製造中

LT1576CS8-5#PBF

製造中

LT1576CS8-5#TRPBF

製造中

LT1576CS8-5SYNC#PBF

製造中

LT1576CS8-5SYNC#TRPBF

製造中

LT1576CS8-SYNC#PBF

製造中

LT1576CS8-SYNC#TRPBF

製造中

LT1576IS8#PBF

製造中

LT1576IS8#TRPBF

製造中

LT1576IS8-5#PBF

製造中

LT1576IS8-5#TRPBF

製造中

LT1576IS8-5SYNC#PBF

製造中

LT1576IS8-SYNC#PBF

製造中

6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1576CS8#PBF

製造中

LT1576CS8#TRPBF

製造中

LT1576CS8-5#PBF

製造中

LT1576CS8-5#TRPBF

製造中

LT1576CS8-5SYNC#PBF

製造中

LT1576CS8-5SYNC#TRPBF

製造中

LT1576CS8-SYNC#PBF

製造中

LT1576CS8-SYNC#TRPBF

製造中

LT1576IS8#PBF

製造中

LT1576IS8#TRPBF

製造中

LT1576IS8-5#PBF

製造中

LT1576IS8-5#TRPBF

製造中

LT1576IS8-5SYNC#PBF

製造中

LT1576IS8-SYNC#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

DC274A-B

LT1576CS8-SYNC | 200kHz Buck Converter with Synchronous, 5.5 to 25VIN, 3.3V or 5VOUT @ 1.25A

DC274A-A

LT1576CS8 | 200kHz Buck Converter with Shutdown, 5.5 to 25VIN, 3.3V or 5VOUT @ 1.25A
