LT1373

250kHz 低電源電流、高効率1.5A スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.31
特長
  • 静止電流: 1μA@250kHz
  • 小型インダクタを使用: 15μH
  • すべて表面実装型部品を使用可能
  • 必要なボード・スペースはわずか0.6平方インチ
  • 低い最小電源電圧: 2.7 V
  • 定周波数電流モード
  • 電流制限付きパワー・スイッチ: 1.5A
  • 安定化された正または負出力
  • シャットダウン時の消費電流: 12μA(TYP)
  • 外部同期が容易
  • 8ピンSOまたはPDIPパッケージ
製品概要
show more Icon

LT1373は、低消費電流の高周波電流モード・スイッチング・レギュレータです。ブースト、バック、フライバック、フォワード、インバーティング、および“Cuk”を含むすべての標準スイッチング構成で動作可能です。発振回路、コントール回路、および保護回路とともに、1.5Aの高効率スイッチを内蔵しています。LT1373のすべての機能は、8ピンのSO/PDIPパッケージに収容されています。

静止電流4mAの500kHz LT1372と比較すると、LT1373はスイッチング周波数が250kHz、標準静止電流はわずか1mAで、効率もより高くなっています。高周波スイッチングを行うため、非常に小さなインダクタが使用できます。0.6平方インチ以下のボード・スペース内にすべての表面実装部品が納まります。

最新設計技術の採用により、高い柔軟性と使いやすさを実現しました。スイッチングは外部ロジック・レベルの信号源に簡単に同期させることができます。シャットダウン・ピンを論理“L”にすると、電源電流は12μAに減少します。ユニークな誤差アンプ回路によって、シンプルな周波数補償テクニックを利用しながら、正または負の出力電圧を安定化させることができます。誤差アンプのトランスコンダクタンスが非線形であるため、起動時または過負荷回復時の出力オーバシュートが低減されます。また、過負荷時には発振器周波数をシフトして、外付け部品を保護します。


アプリケーション

  • ブースト・レギュレータ
  • CCFLバックライト・ドライバ
  • ラップトップ・コンピュータ電源
  • 複数出力フライバック電源
  • 極性反転電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.31

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1373CN8#PBF
  • HTML
  • HTML
LT1373CS8#PBF
  • HTML
  • HTML
LT1373CS8#TRPBF
  • HTML
  • HTML
LT1373HVCN8#PBF
  • HTML
  • HTML
LT1373HVCS8#PBF
  • HTML
  • HTML
LT1373HVCS8#TRPBF
  • HTML
  • HTML
LT1373HVIN8#PBF
  • HTML
  • HTML
LT1373HVIS8#PBF
  • HTML
  • HTML
LT1373HVIS8#TRPBF
  • HTML
  • HTML
LT1373IN8#PBF
  • HTML
  • HTML
LT1373IS8#PBF
  • HTML
  • HTML
LT1373IS8#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1373CN8#PBF

製造中

LT1373HVCN8#PBF

製造中

LT1373HVIN8#PBF

製造中

LT1373IN8#PBF

製造中

8 6, 2022

- 22_0172

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1373CN8#PBF

製造中

LT1373HVCN8#PBF

製造中

LT1373HVIN8#PBF

製造中

LT1373IN8#PBF

製造中

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1373CS8#PBF

製造中

LT1373CS8#TRPBF

製造中

LT1373HVCS8#PBF

製造中

LT1373HVCS8#TRPBF

製造中

LT1373HVIS8#PBF

製造中

LT1373HVIS8#TRPBF

製造中

LT1373IS8#PBF

製造中

LT1373IS8#TRPBF

製造中

6 11, 2021

- 21_0060

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1373CS8#PBF

製造中

LT1373CS8#TRPBF

製造中

LT1373HVCS8#PBF

製造中

LT1373HVCS8#TRPBF

製造中

LT1373HVIS8#PBF

製造中

LT1373HVIS8#TRPBF

製造中

LT1373IS8#PBF

製造中

LT1373IS8#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0241

arrow down

Epoxy Change from Henkel 8290 to 8290A for PDIP Package

LT1373CN8#PBF

製造中

LT1373HVCN8#PBF

製造中

LT1373HVIN8#PBF

製造中

LT1373IN8#PBF

製造中

8 6, 2022

- 22_0172

arrow down

Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]

LT1373CN8#PBF

製造中

LT1373HVCN8#PBF

製造中

LT1373HVIN8#PBF

製造中

LT1373IN8#PBF

製造中

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

LT1373CS8#PBF

製造中

LT1373CS8#TRPBF

製造中

LT1373HVCS8#PBF

製造中

LT1373HVCS8#TRPBF

製造中

LT1373HVIS8#PBF

製造中

LT1373HVIS8#TRPBF

製造中

LT1373IS8#PBF

製造中

LT1373IS8#TRPBF

製造中

6 11, 2021

- 21_0060

arrow down

Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM

LT1373CS8#PBF

製造中

LT1373CS8#TRPBF

製造中

LT1373HVCS8#PBF

製造中

LT1373HVCS8#TRPBF

製造中

LT1373HVIS8#PBF

製造中

LT1373HVIS8#TRPBF

製造中

LT1373IS8#PBF

製造中

LT1373IS8#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

DC076A

LT1373CS8 | Boost, 5V to 12V, 0.3A, 250kHz

DC181A

LT1373CS8 | Dual Output Buck/Boost SEPIC Regulator, 2.7 to 24VIN, -5V and +5V @ up to 0.3A Output

reference details image

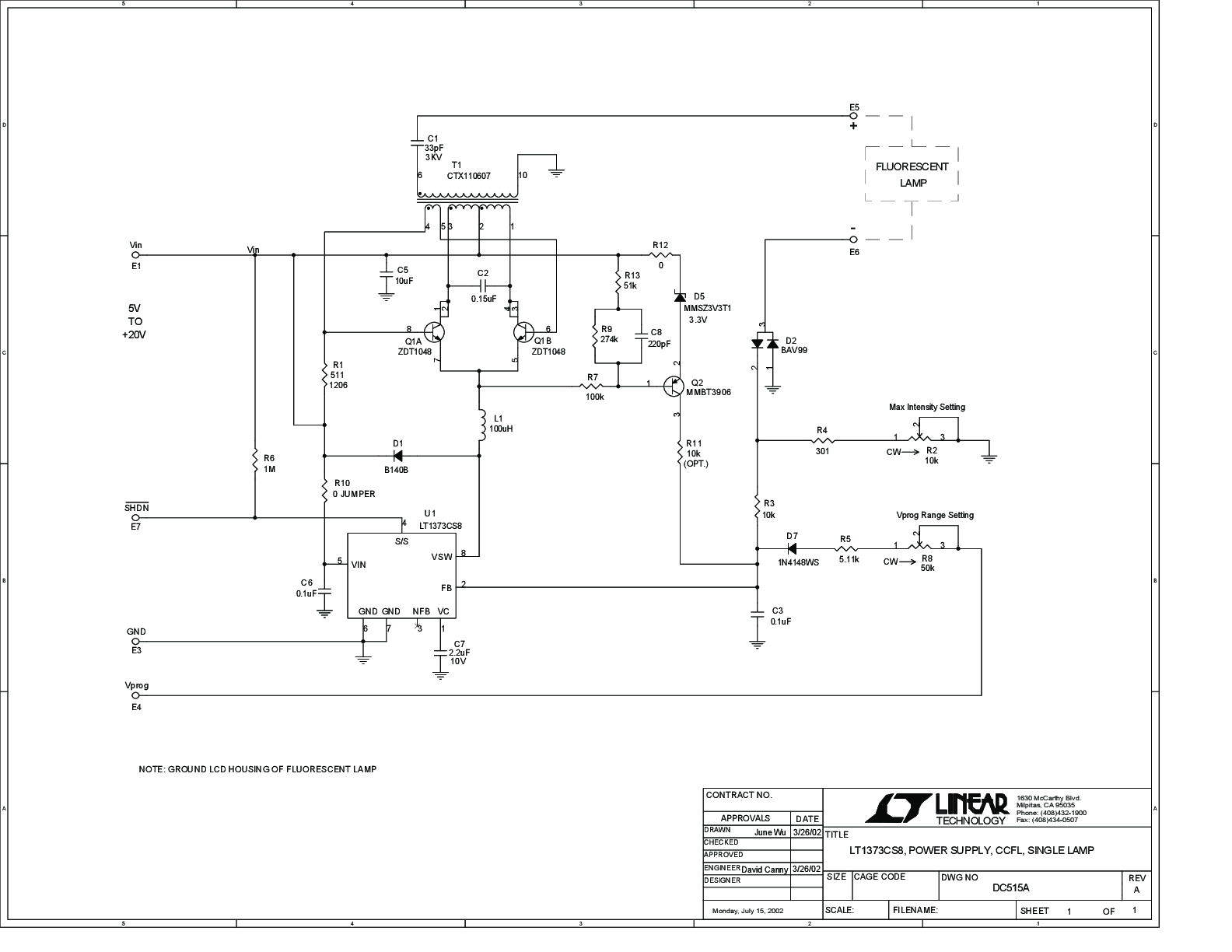

DC515A

LT1373CS8 | Power Supply, CCFL, Single Lamp, VIN = 5V to 20V

DC161A

LT1373HV | SLIC Power Supply, –20VOUT @ 60mA and –60VOUT @ 35mA Plus

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
