製品概要

機能と利点

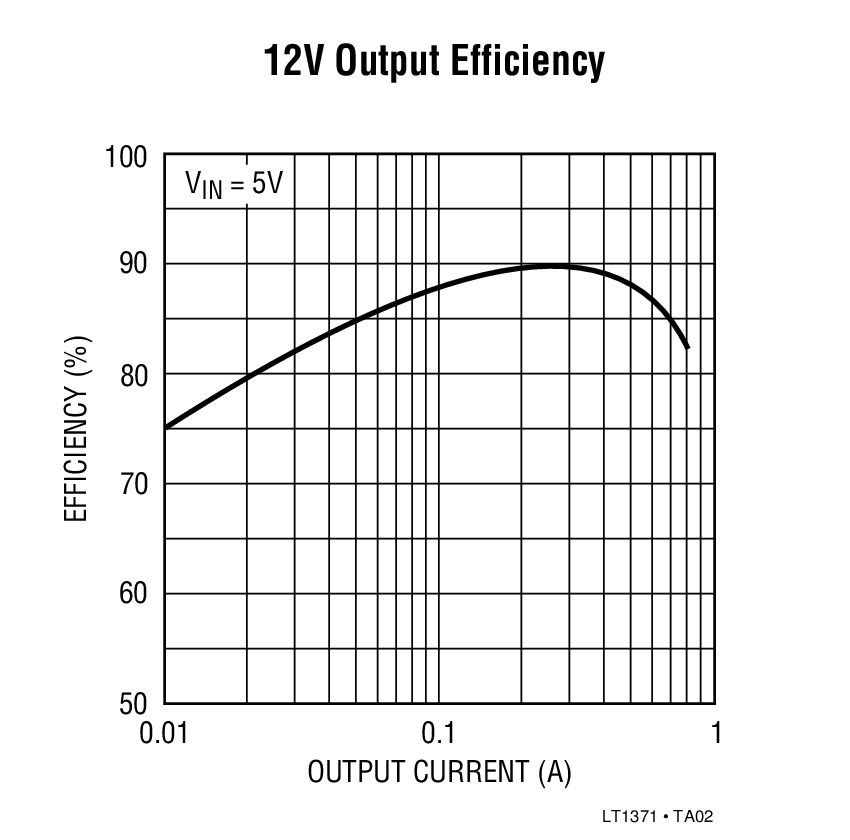

  • 高効率、高速スイッチング
  • 小型インダクタを使用:4.7μH
  • すべて表面実装型部品を使用可能
  • 低い最小電源電圧:2.7 V
  • 静止電流:4mA(TYP)
  • 電流制限付きパワー・スイッチ:3A
  • 安定化された正または負出力
  • シャットダウン時の消費電流:12μA(TYP)
  • 外部同期が容易

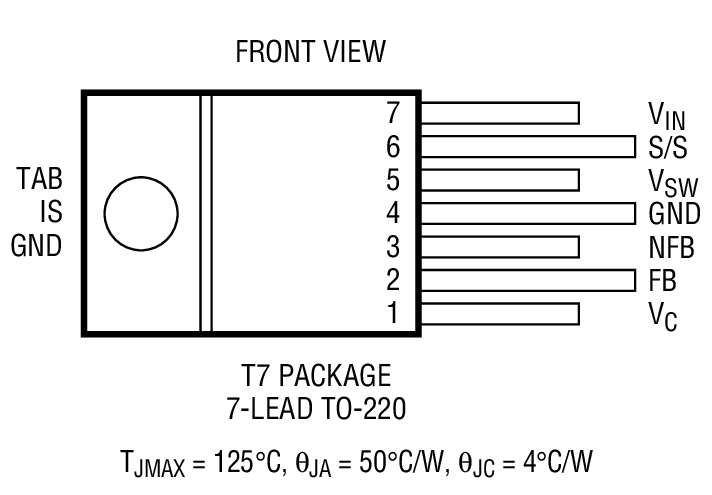

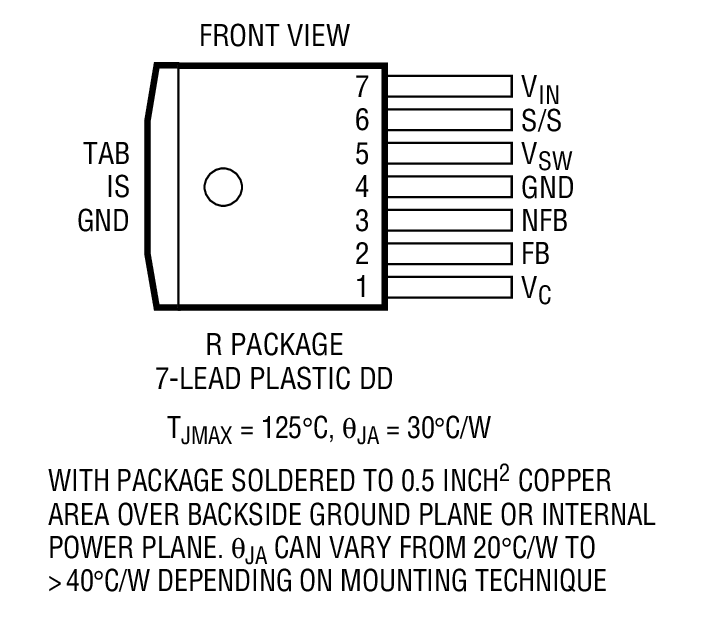

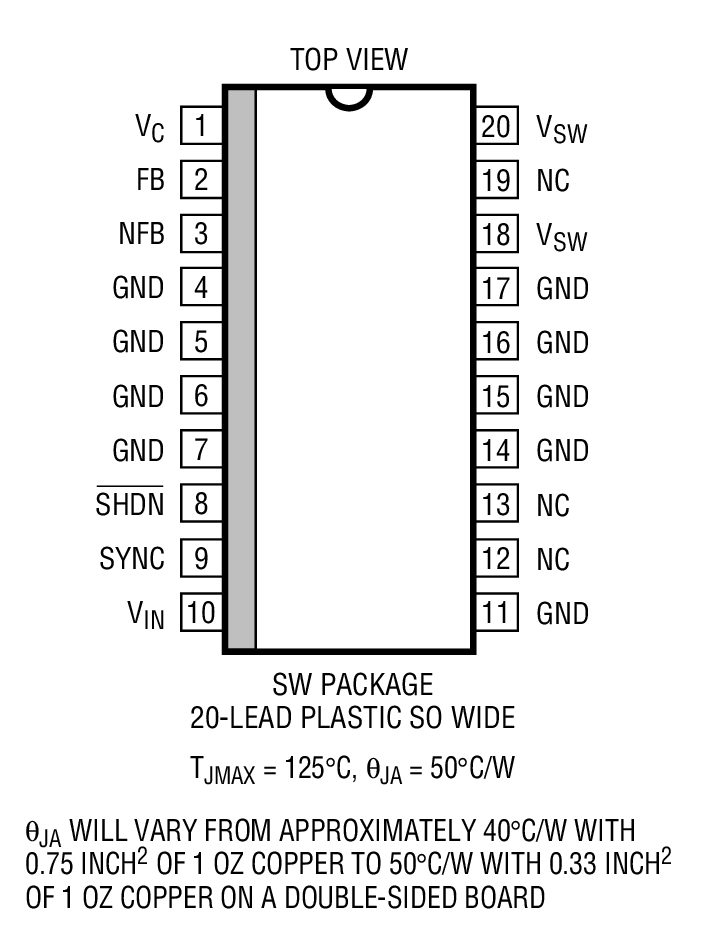

製品概要

LT1371はモノリシックの高周波電流モード・スイッチング・レギュレータです。ブースト、バック、フライバック、フォワード、インバーティング、および“Cuk”を含むすべての標準スイッチング構成で動作可能です。発振器、コントール回路、および保護回路とともに、3Aの高効率スイッチを内蔵しています。

LT1371の標準静止電流はわずか4mAで、従来のデバイスよりも効率が高くなっています。高周波数でスイッチングを行うため、非常に小さなインダクタが使用できます。

最新設計技術の採用により、高い柔軟性と使いやすさを実現しました。スイッチングを外部ロジック・レベルのソースに簡単に同期させることができます。シャットダウン・ピンに論理“L”を印加すれば、電源電流は12μAに減少します。ユニークな誤差アンプ回路によって、シンプルな周波数補償テクニックを利用しながら、正または負の出力電圧を安定化させることができます。誤差アンプのトランスコンダクタンスが非線形であるため、起動時または過負荷回復時の出力オーバシュートが低減されます。また、発振器周波数をシフトして、過負荷状態時に外付け部品を保護します。


アプリケーション

  • ブースト・レギュレータ
  • ラップトップ・コンピュータ電源
  • 複数出力フライバック電源
  • 極性反転電源
