LT1328: 4Mbps IrDA赤外線レシーバ データシート (Rev. )2/21/2008PDF183K
製品概要
機能と利点
- SIR、FIRおよび4ppm互換
- 低周波周囲雑音除去ループ
- 消費電流：2mA

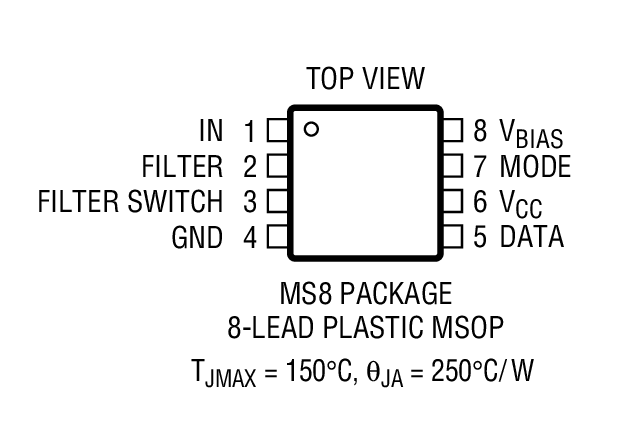

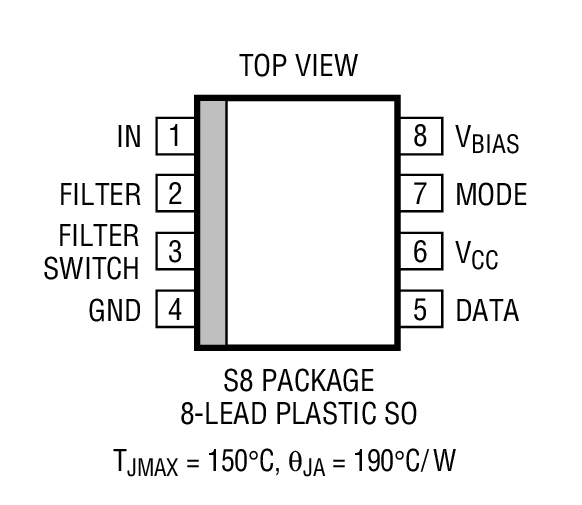

- 8ピンMSOPおよびSOパッケージ
- 5V単一電源動作
- 高周波数ノイズ除去（オプション）
製品概要

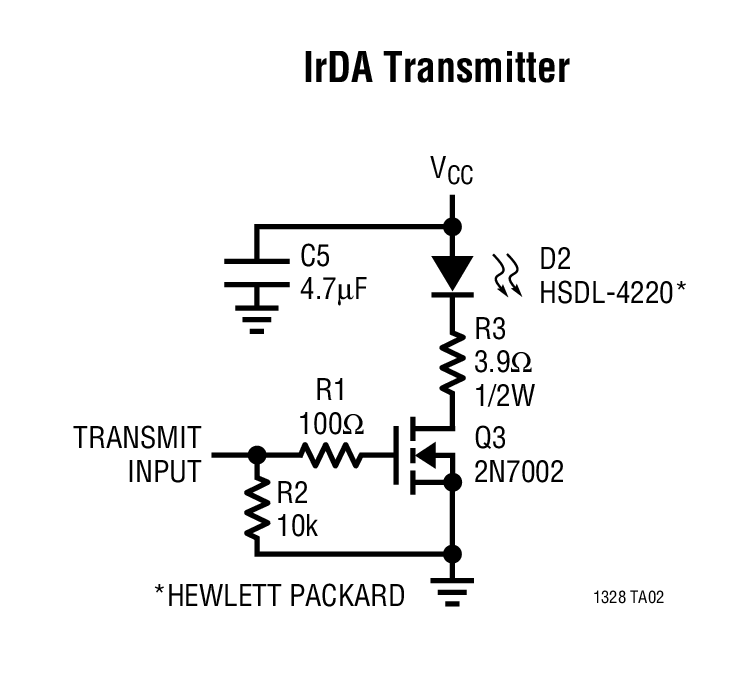

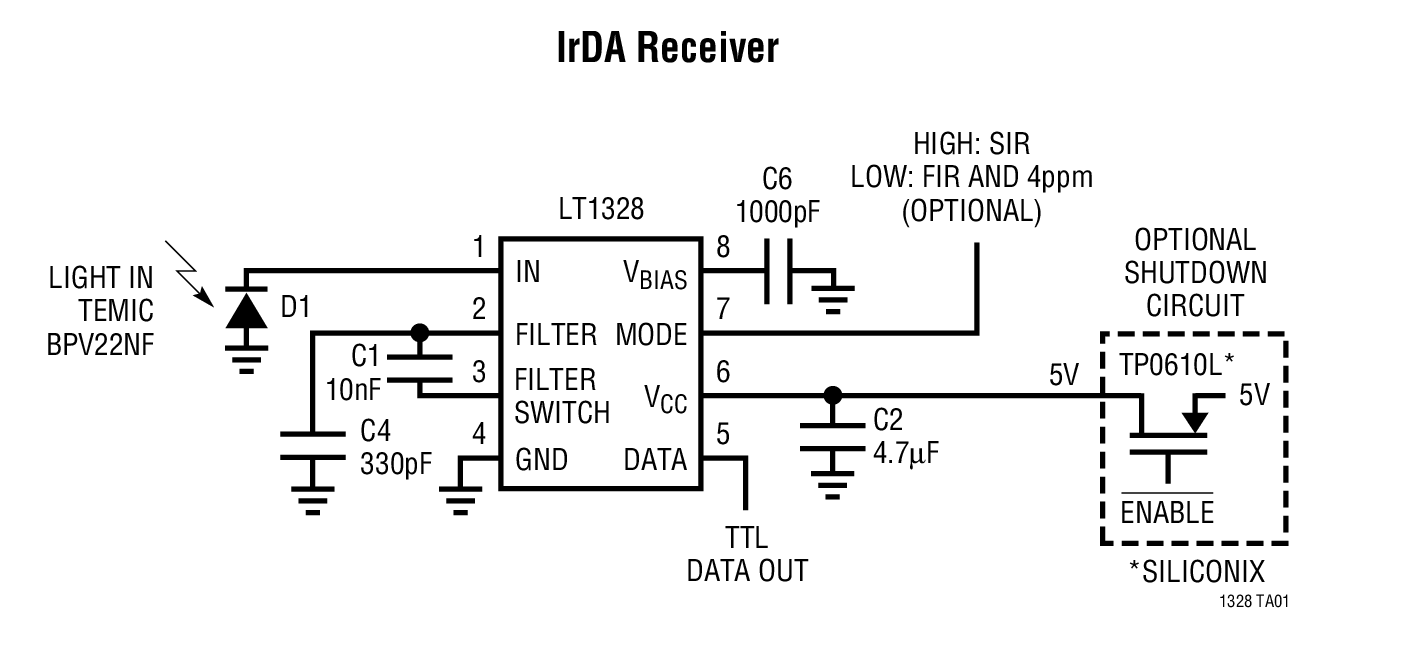

LT1328は、最大4MbpsのIrDA®データ･レートに対応し、シャープASKやTVリモコンなどの変調方法をサポートするフォトダイオード･レシーバです。LT1328 MSOPは、不要な低周波数干渉を除去して、外部フォトダイオードからの電流パルスをデジタルTTL出力に変換するのに必要な回路をすべて内蔵しています。LT1328と5個の外付け部品で、IrDA対応レシーバを構成できます。
LT1328の電源条件は、単一5 V電源と2 mAの消費電流だけです。内部ハイパス･フィルタリングは、太陽光線、白熱灯、蛍光灯などの干渉信号を減衰させ、ピン7で低速または高速データ･レートを選択できます。LT1328は、使いやすく柔軟性に優れているので、多くのフォトダイオード･レシーバ･アプリケーションに最適なソリューションです。LT1328はSO-8およびサイズ要求の厳しいアプリケーション用の小型MSOPで供給されます。
アプリケーション
- IrDAアプリケーション
- シャープ/ニュートン
- TVリモコン
- 非接触テレメトリ
- 写真フラッシュ用ワイヤレス･スレーブ
- キーレス･エントリ
- 光データ転送
- 赤外線ホーム･コントロール･システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

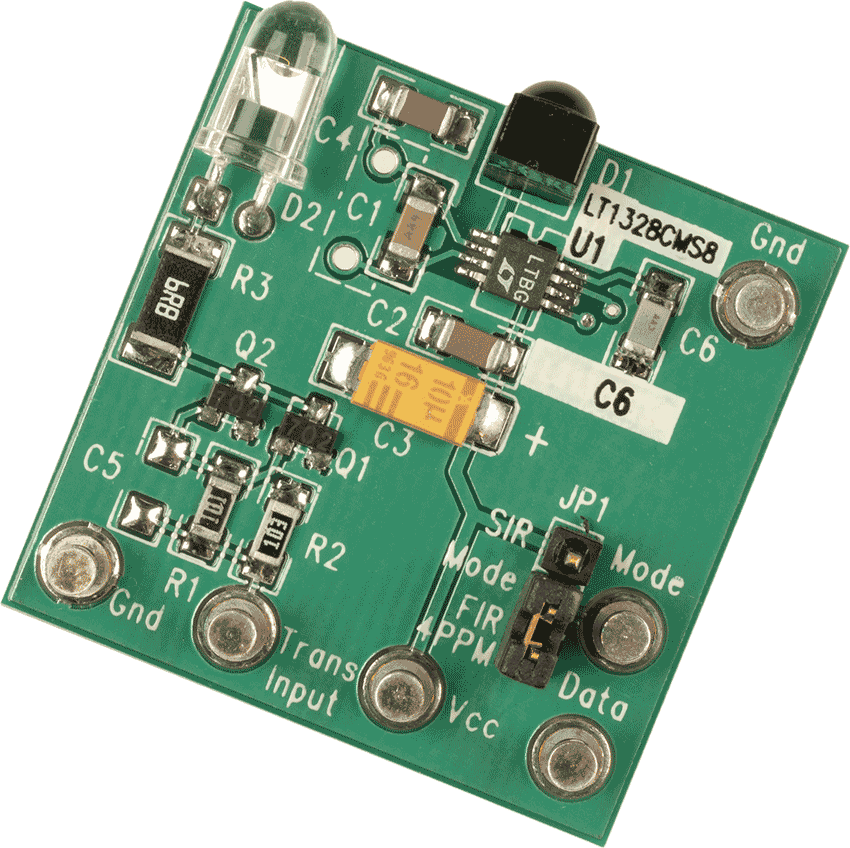

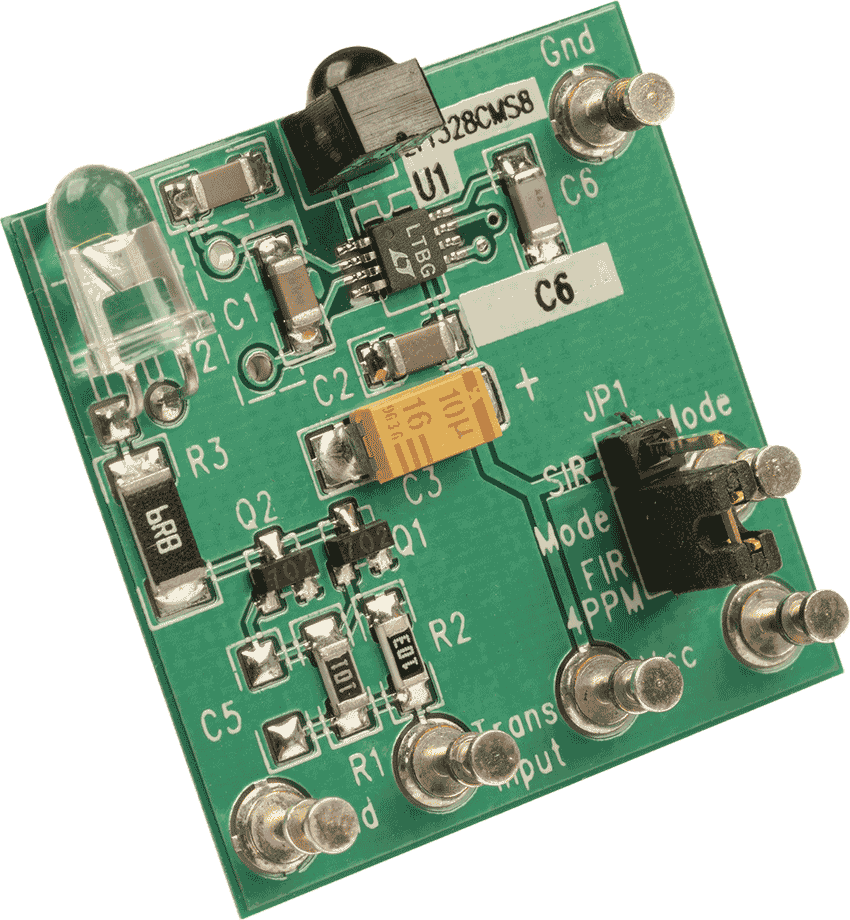

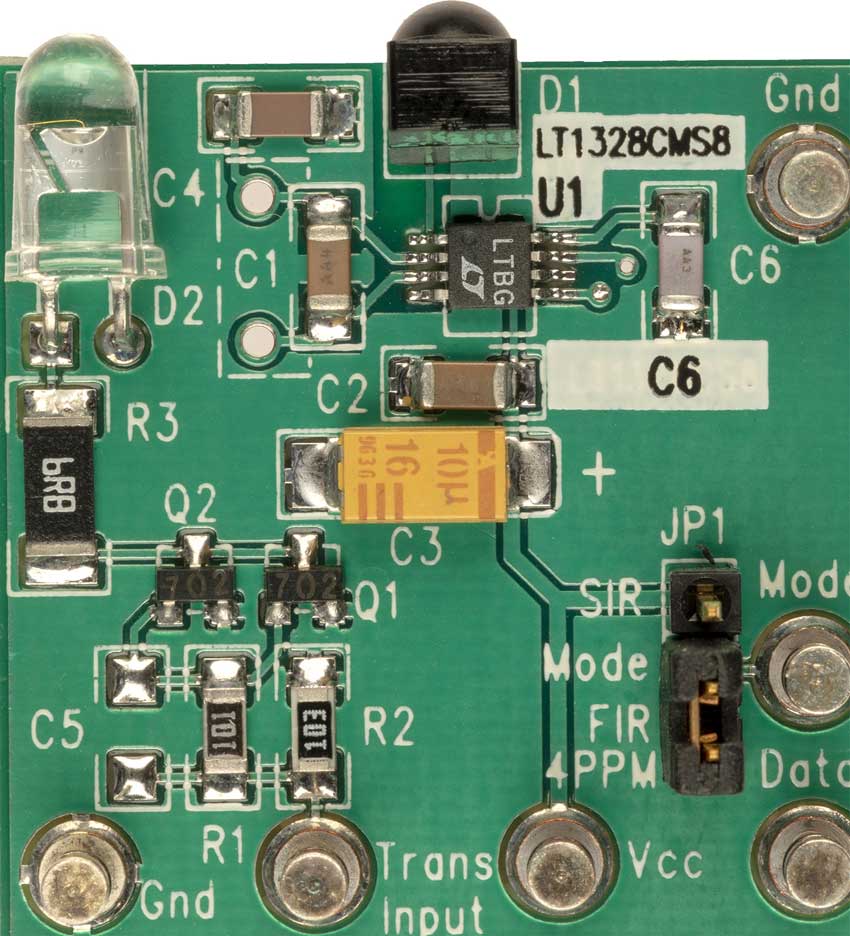

評価キット (1)
参考資料
-
R356 Reliability Data3/26/2018PDF20K
-
DC112A - Demo Manual10/6/2009PDF258K
-
LT1328 - SPECIFICATION NOTICE11/22/2004PDF133K
-
DN152 LT1328：MS8とSO-8パッケージの低コスト4Mbps IrDAレシーバー2/21/2008PDF77K
-
「LIGHT Battery」のコンセプトとワイヤレス・バッテリ管理システム1/21/2020
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1328
