製品概要

機能と利点

  • 25倍以上のゲインで安定動作
  • ゲインバンド幅 1GHz
  • スルーレート 400V/μs
  • 入力電圧ノイズ 2.6nV/√Hz
  • DC利得(RL=500Ω) 50V/mV
  • 最大入力オフセット電圧 1mV
  • 最少出力電圧振幅(RL=500Ω) ±12V
  • 広い電源電圧範囲 ±2.5V~±15V
  • 消費電流 7mA
  • セトリング時間 100ns(0.1%、10Vステップ)
  • あらゆる容量性負荷をドライブ可能

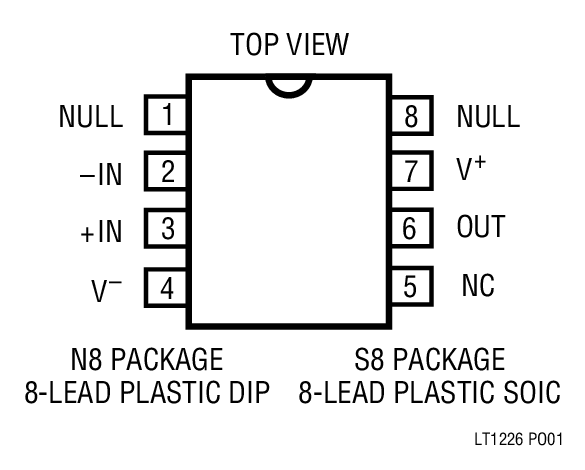

製品概要

LT1226は優れたDC特性をそなえた低ノイズ超高速オペアンプで、同等のバンド幅およびスルーレートをもった他のアンプと比較しても、優れたオフセット電圧および高い利得をそなえています。LT1226はシングルゲインステージで優れた高速セトリング特性をそなえていますので、データ・アクイジション・システムには最適なデバイスとなっています。出力は±15V電流電圧で500Ω負荷を±12Vまでドライブすることができ、±5V電源では、150Ω負荷を±3Vでドライブすることができます。LT1226は大きな容量性負荷をドライブすることができますので、バッファおよびケーブルドライブのような応用に最適です。

LT1226はリニアテクノロジーのアドバンストバイポーラ・コンプリメンタリプロセスを使用した高速・高性能アンプファミリの1つです。


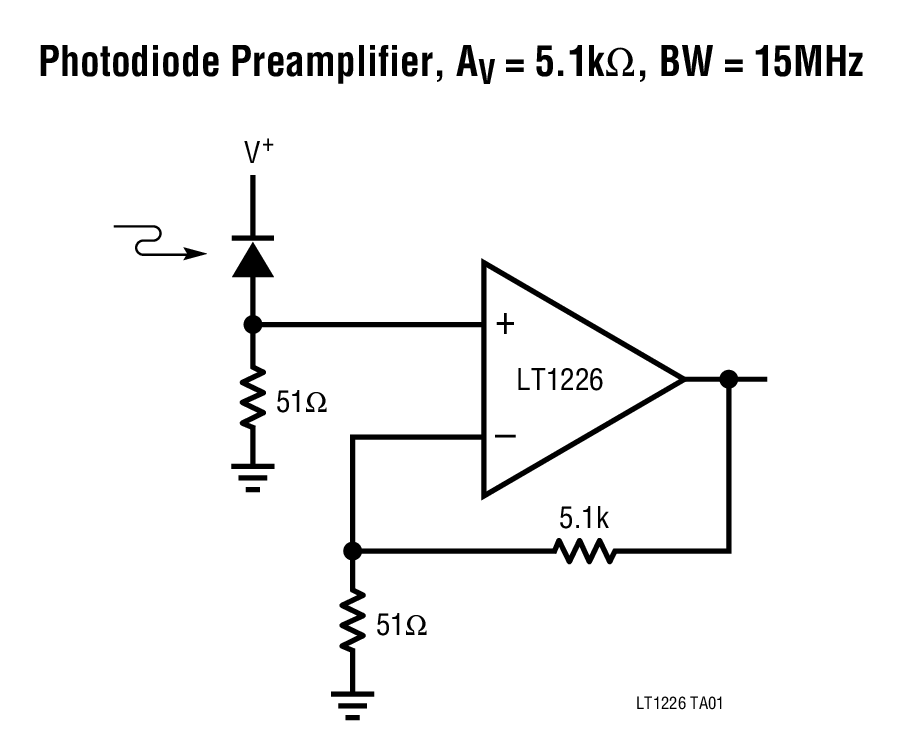

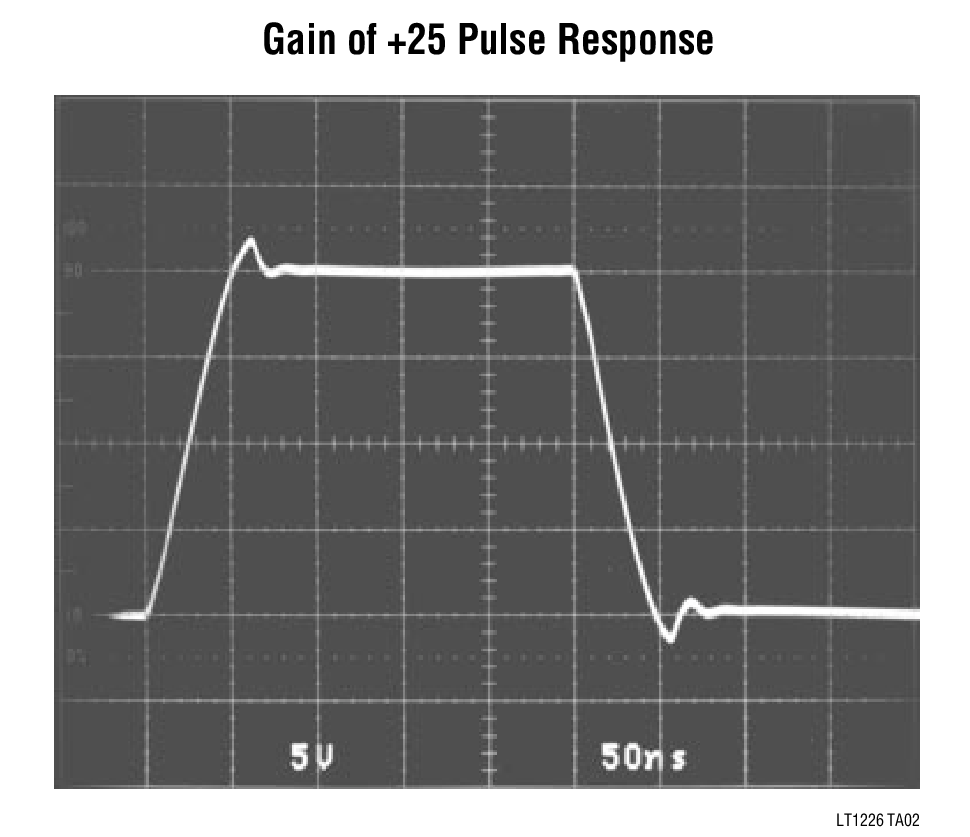

アプリケーション

  • 広帯域アンプ
  • バッファ
  • アクティブフィルタ
  • ビデオおよびRFアンプ
  • ケーブルドライバ
  • データ・アクイジション・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LT1226
