LT1210

1.1A、35MHz電流帰還型アンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.C)

PDF

1 18, 2013 ellipse 日本語

LT1210: 1.1A、35MHz電流帰還型アンプ データシート (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示
LTspice LT1210 - Operational Amplifiers (Op Amps) Download 1.37 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$7.95
特長
  • 最小出力ドライブ電流：1.1A
  • 35MHzバンド幅、AV = 2、RL = 10Ω
  • 900V/μsスルーレート、AV = 2、RL = 10Ω
  • 高入力インピーダンス：10MΩ
  • 広い電源電圧範囲：±5V～±15V（TO-220およびDDパッケージ）
  • θJAが向上したSO-16パッケージによる±5V動作
  • シャットダウン・モード：IS < 200μA
  • 電源電流を調整可能
  • CL = 10,000pFでも安定動作

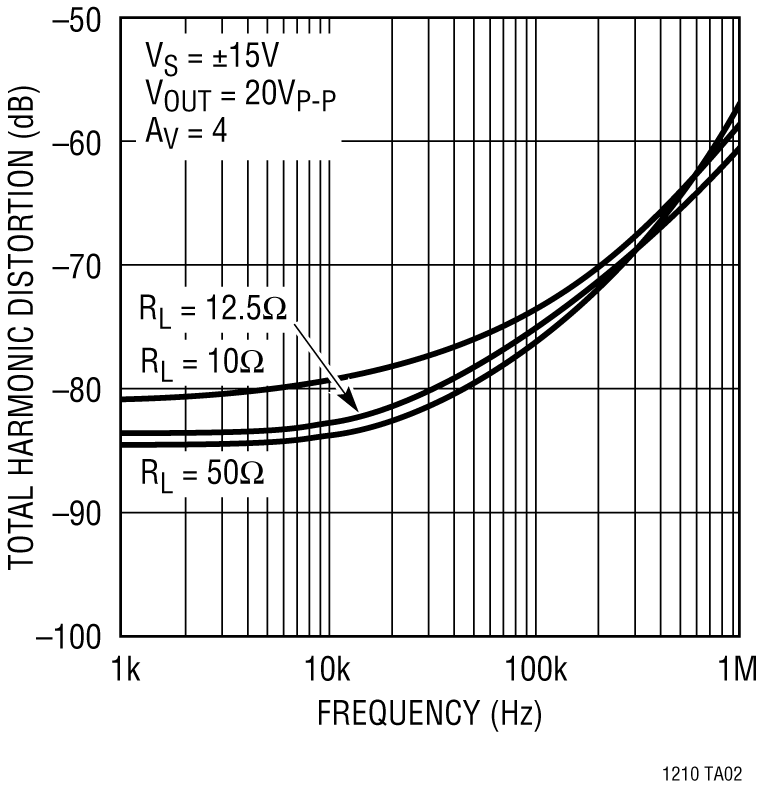

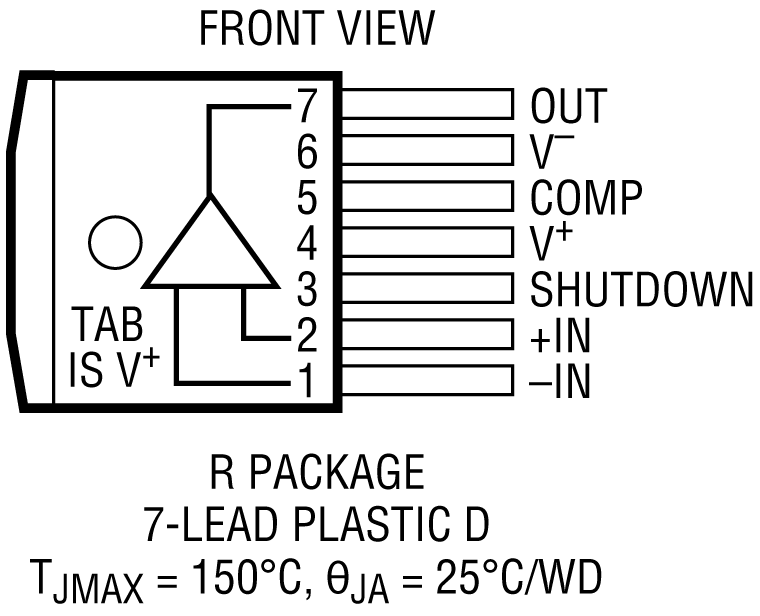

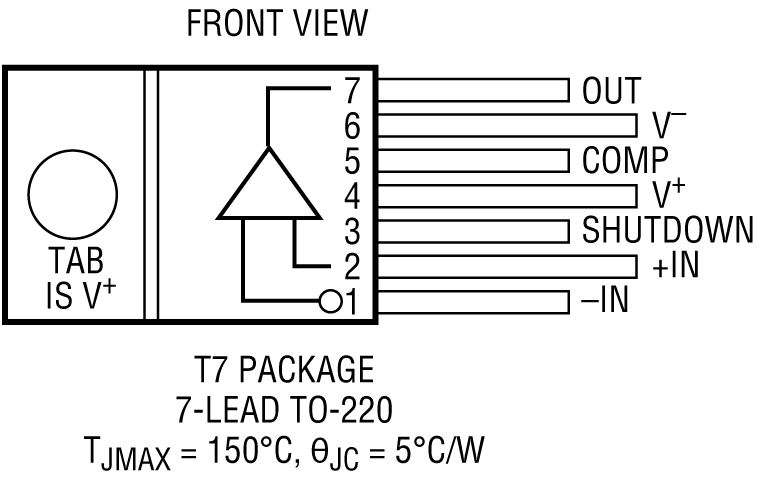

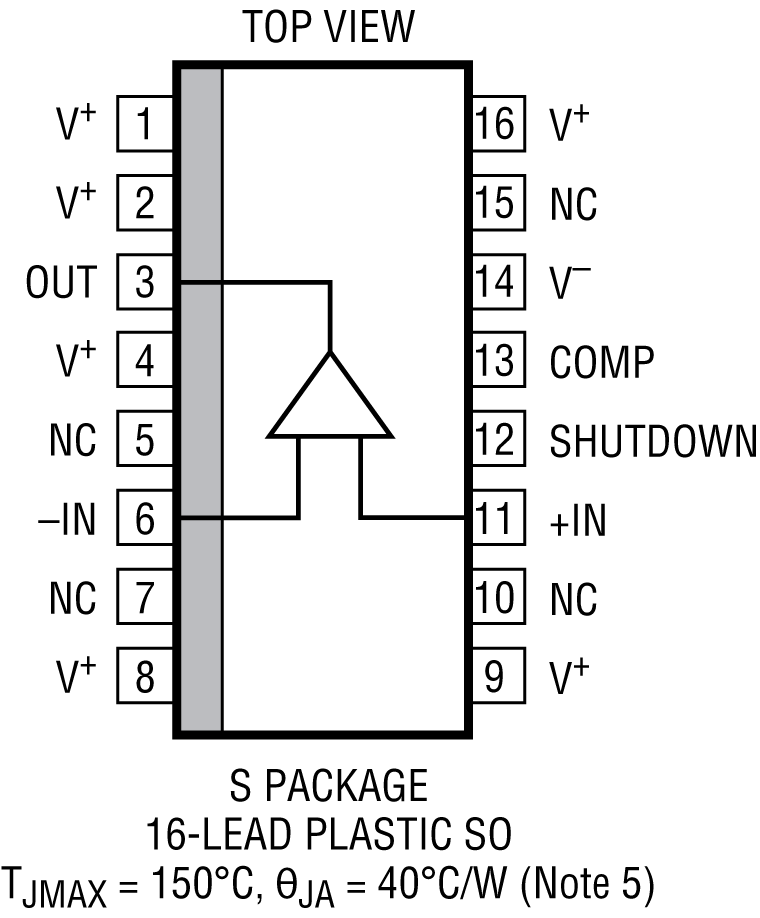

  • 7ピンDD、TO-220および16ピンSOパッケージ
製品概要
show more Icon

LT1210は高い出力電流能力と優れた大信号特性を備えた電流帰還型アンプです。高スルーレート、1.1A出力ドライブ、および±15V動作の組合せによって、1MHz～2MHz範囲の周波数で大きな電力を供給します。また、短絡保護およびサーマル・シャットダウン機能を備えているため耐久性に優れています。LT1210は大容量性負荷を接続した場合も安定して動作し、容量性負荷に必要な大きな電流を容易に供給することができます。シャットダウン機能により高インピーダンスの低電流モードに切り替えることができ、ICが使用されていないときに消費電流を低減します。バンド幅が低いアプリケーションでは、1本の外付け抵抗で電源電流を低減できます。

LT1210はTO-220およびDDパッケージで供給され、最大±15Vの電源で動作します。±5Vアプリケーション用に、低熱抵抗のSO-16パッケージも用意されています。


アプリケーション

  • ケーブル・ドライバ
  • バッファ
  • テスト装置用アンプ
  • ビデオ・アンプ
  • ADSLドライバ
Show More Arrow image
file データシートを表示 (Rev.C)
Documentation すべてのドキュメントを表示
LTspice LT1210 - Operational Amplifiers (Op Amps) Download 1.37 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$7.95
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1210

資料

12
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • アプリケーション・ノート
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 11/09/2015
English

LT1210: 1.1A, 35MHz Current Feedback Amplifier Data Sheet (Rev.C)

PDFファイルを開く

redirect
1.28 M
download

PDFをダウンロード

PDF Vector

PDF

更新 01/18/2013
日本語

LT1210: 1.1A、35MHz電流帰還型アンプ データシート (Rev.A)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

アプリケーション・ノート

3

PDF Vector

PDF

更新 10/15/2007
English
AN87 - Linear Technology Magazine Circuit Collection, Volume V: Data Conversion, Interface and Signal Conditioning Products redirect icon

1.00M

download

PDFをダウンロード

PDF Vector

PDF

更新 10/15/2007
English
AN101 - Minimizing Switching Regulator Residue in Linear Regulator Outputs redirect icon

349.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 05/20/2007
日本語
AN101 - 厄介なスパイクを除去して、リニア・レギュレータの出力に残るスイッチング・レギュレータのアーチファクトを最小化 redirect icon

772.00K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC296A - Demo Manual redirect icon

103.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R164 Reliability Data redirect icon

25.66 K

download

PDFをダウンロード

技術記事

3

PDF Vector

HTML

更新 12/01/2002
English
2500V/μs Slew Rate Op Amps Process Large Signals with Low Distortion at High Frequencies redirect icon

PDF Vector

HTML

更新 12/01/2002
日本語
高周波数で低歪みの大信号を処理するスルー・レート2500V/µsのオペアンプ redirect icon

PDF Vector

HTML

更新 05/01/1998
English
An Optimized, Low Distortion, Lower Power ADSL Line Driver Using the LT1207 redirect icon

デザイン・ノート

2

PDF Vector

HTML

更新 07/01/1996
English
Design Note 132: Fast Current Feedback Amplifiers Tame Low Impedance Loads redirect icon

PDF Vector

HTML

更新 07/01/1996
日本語
DN-132: 高速電流帰還アンプによる低インピーダンス負荷の制御 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 9
show more Icon

データシート 2

LT1210: 1.1A, 35MHz Current Feedback Amplifier Data Sheet (Rev.C)
LT1210: 1.1A、35MHz電流帰還型アンプ データシート (Rev.A)

信頼性データ 1

R164 Reliability Data

ユーザ・ガイド 1

DC296A - Demo Manual

アプリケーション・ノート 2

AN101 - 厄介なスパイクを除去して、リニア・レギュレータの出力に残るスイッチング・レギュレータのアーチファクトを最小化
AN87 - Linear Technology Magazine Circuit Collection, Volume V: Data Conversion, Interface and Signal Conditioning Products

デザイン・ノート 1

DN-132: 高速電流帰還アンプによる低インピーダンス負荷の制御

技術記事 2

高周波数で低歪みの大信号を処理するスルー・レート2500V/µsのオペアンプ
An Optimized, Low Distortion, Lower Power ADSL Line Driver Using the LT1207
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT1210CR#PBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CR#TRPBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CS#PBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CS#TRPBF 16-Lead SOIC (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CT7#06PBF 7-Lead TO-220 (Flow 06) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CT7#37PBF 7-Lead TO-220 (Flow 37) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CT7#44PBF 7-Lead TO-220 (Flow 44) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210CT7#PBF 7-Lead TO-220 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210IR#PBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1210IR#TRPBF 7-Lead DD Pak external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1210CR#PBF

製造中

LT1210CR#TRPBF

製造中

LT1210CT7#06PBF

製造中

LT1210CT7#37PBF

製造中

LT1210CT7#44PBF

製造中

LT1210CT7#PBF

製造中

LT1210IR#PBF

製造中

LT1210IR#TRPBF

製造中

pdf

PCN22_0175_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

10 8, 2024

- 24_0236

Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN24_0236_Form

external-icon

xls

Material_Report

Download

pdf

Marking Comparison

external-icon

xlsm

Delta Qualification Matrix

Download

10 12, 2022

- 22_0252

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN22_0252_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

8 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN22_0173_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT1210CR#PBF

製造中

LT1210CR#TRPBF

製造中

LT1210CT7#06PBF

製造中

LT1210CT7#37PBF

製造中

LT1210CT7#44PBF

製造中

LT1210CT7#PBF

製造中

LT1210IR#PBF

製造中

LT1210IR#TRPBF

製造中

pdf

PCN22_0175_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
10 8, 2024

- 24_0236

arrow down

Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN24_0236_Form

external-icon

xls

Material_Report

Download

pdf

Marking Comparison

external-icon

xlsm

Delta Qualification Matrix

Download
10 12, 2022

- 22_0252

arrow down

Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN22_0252_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
8 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT1210CS#PBF

製造中

LT1210CS#TRPBF

製造中

pdf

PCN22_0173_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

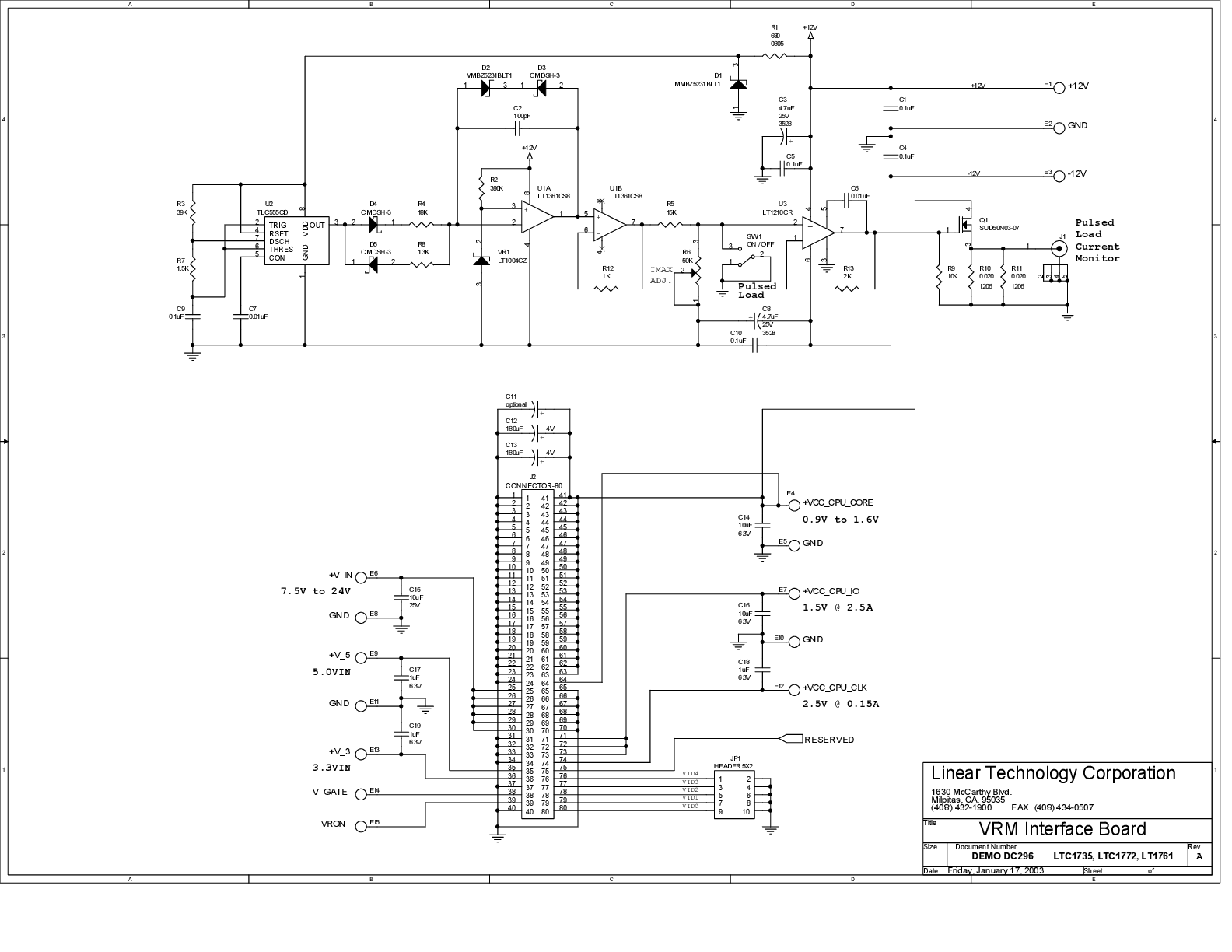

DC296A
