LT1181A

0.1μFコンデンサを使用、デュアル、低消費電力、5V RS232ドライバ/レシーバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.08
特長
  • 静電耐量: ±10kV以上
  • 小容量外付けコンデンサを使用: 0.1μF
  • 120kボー動作(RL=3k、CL=2500pF)
  • 250kボー動作(RL=3k、CL=1000pF)
  • 出力は損傷することなく±30Vまでドライブ可能
  • CMOS相当の低消費電力: 40mW
  • 単一5V電源動作
  • ストレスに強いバイポーラ・プロセス
  • オフ時、パワーダウン時に出力がハイ・インピーダンス
  • 全RS232仕様に準拠
  • シャットダウン機能付き/なしの両バージョンを用意
  • 絶対にラッチアップを起こさない
  • SOパッケージで供給可能
製品概要
show more Icon

H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。

LT1180A/LT1181Aは、単一5V電源からRS232電圧レベルを発生するチャージポンプを内蔵したデュアルRS232ドライバ/レシーバ・ペアです。これらの回路はストレスに強いバイポーラ・プロセスで製造されており、競合のCMOSデバイスをはるかに凌ぐ耐故障性およびESD保護を実現しています。これらの回路は、0.1μFの外付けコンデンサを使用するだけで動作し、消費電力はわずか40mWです。また、重い容量性負荷をドライブしながら120kボーで動作可能です。チップに組み込まれた新しいESD構造により、LT1180A/LT1181Aは±10kVの静電気に耐えることができ、RS232ライン・ピンにコストのかかる保護対策は必要ありません。LT1180A/LT1181AはEIA-RS232規格に完全に準拠しています。ドライバ出力は過負荷から保護されており、グランドまたは最大±30Vに短絡しても損傷を受けません。シャットダウン時または電源オフ状態では、ドライバおよびレシーバ出力はともにハイ・インピーダンス状態になるため、ラインを共用することができます。

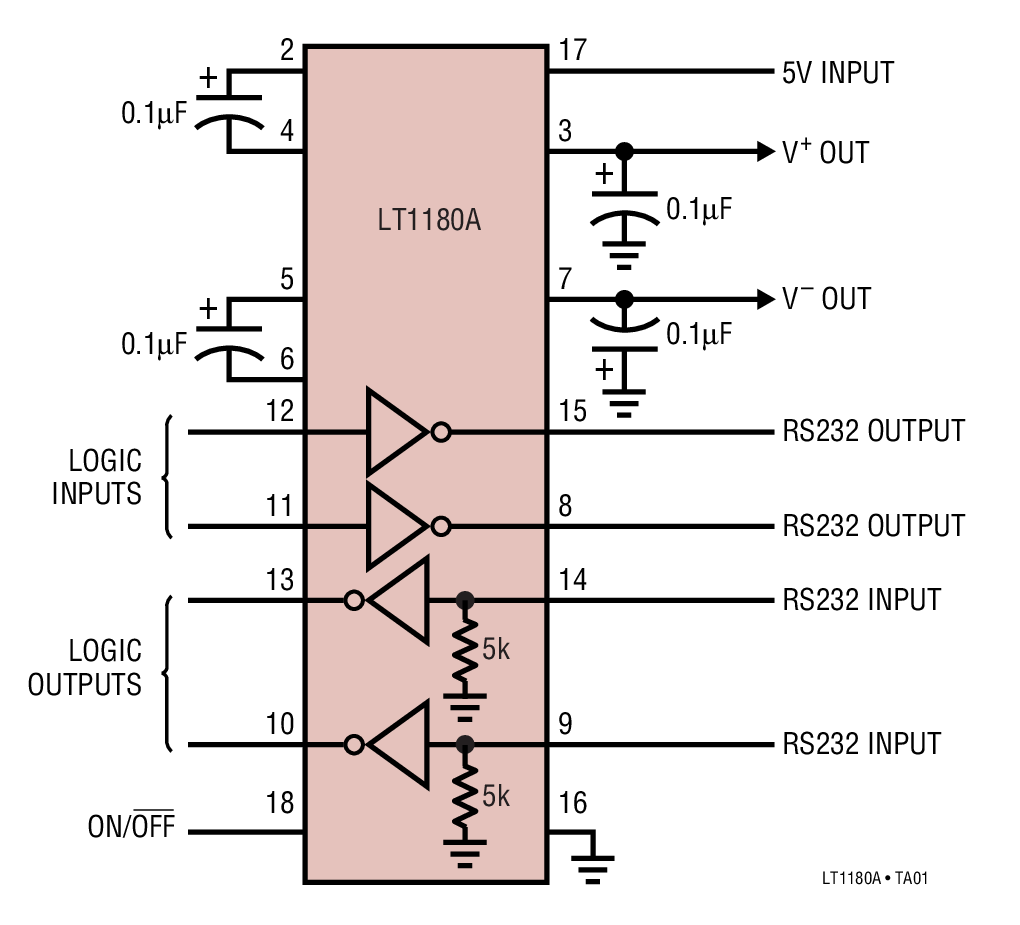

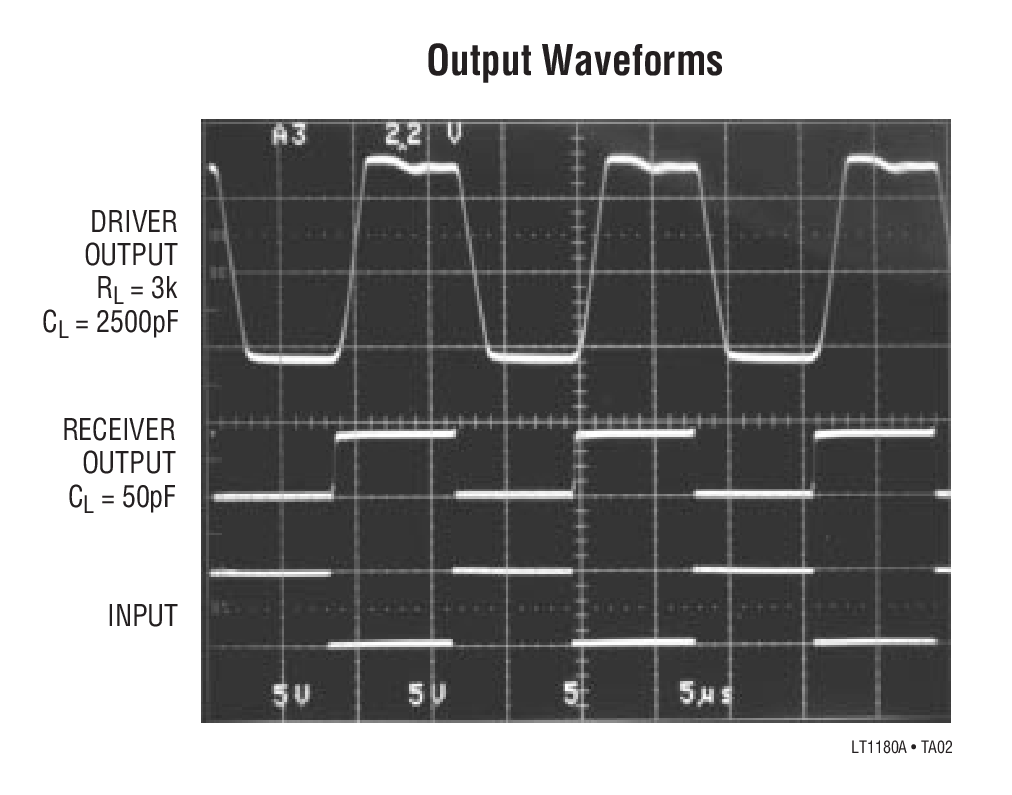

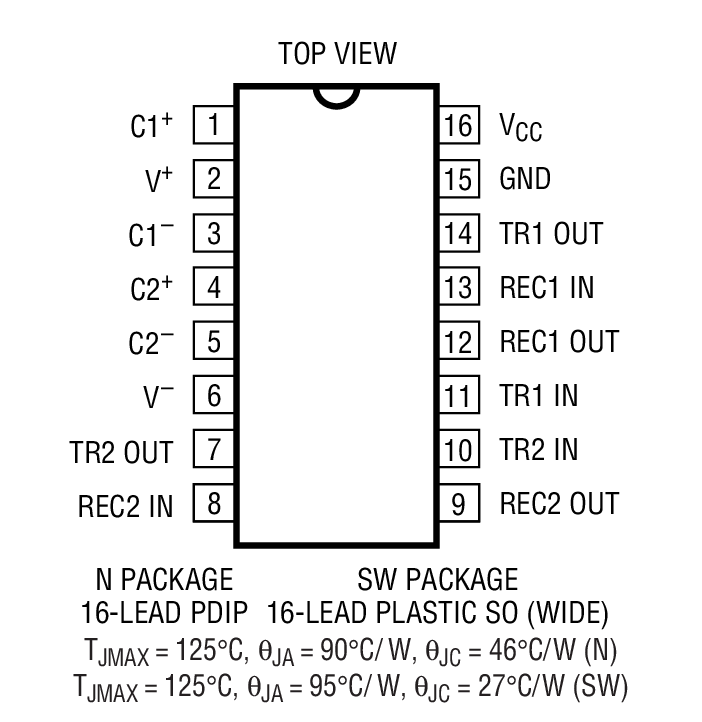

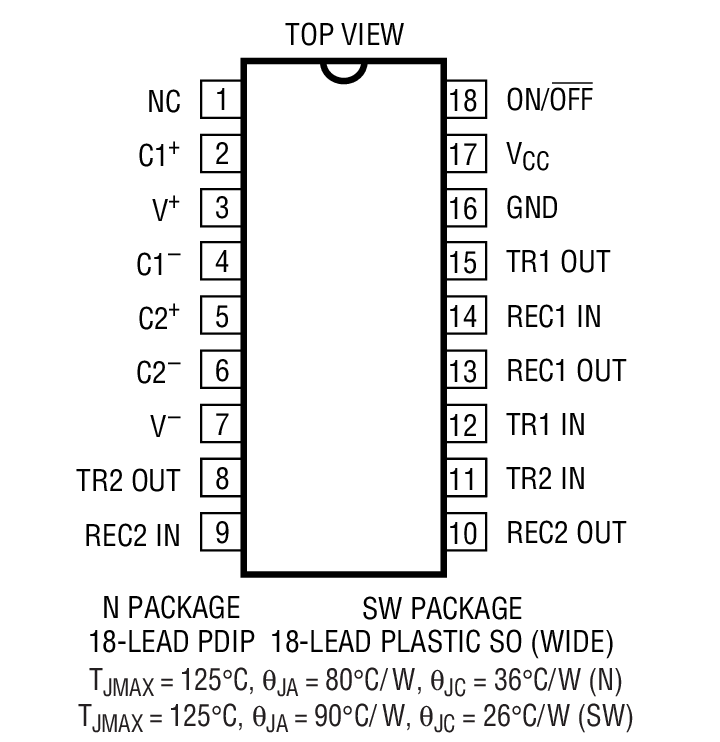

LT1181Aは16ピンDIPおよびSOパッケージで供給されます。LT1180Aはシャットダウン機能を必要とするアプリケーション用に、18ピンDIPおよびSOパッケージで供給されます。


アプリケーション

  • ポータブル・コンピュータ
  • バッテリ電源システム
  • 電源ジェネレータ
  • 端末
  • モデム
