LT1171

製造中

100kHz、2.5A高効率スイッチング・レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲： 3V～60V
  • 低消費電流： 6mA
  • 内部2.5Aスイッチ(LT1170では5A、LT1172では1.25A)
  • シャットダウン・モードでの消費電流がわずか50μA
  • 必要な外部部品が非常に少ない
  • 過負荷から自己保護
  • ほぼ全てのスイッチング・トポロジーで動作
  • フライバック・モードにより完全絶縁出力が可能
  • 標準5ピン・パッケージで供給
  • LT1172は8ピン・ミニDIPおよび表面実装パッケージで供給
  • 外部同期が可能

LT1170/LT1171/LT1172は、モノリシック高電力スイッチング・レギュレータです。これらは、降圧、昇圧、フライバック、フォワード、反転、および“Cuk”を含むすべての標準スイッチング構成で動作させることができます。高電流、高効率スイッチが、すべての発振器、制御、および保護回路とともにチップに含まれています。すべての機能を統合化することによって、LT1170/LT1171/LT1172は標準5ピンTO-3またはTO-220パワー・パッケージ、および8ピン・パッケージ(LT1172)に組み込まれています。これにより、非常に使いやすく、また3端子リニアレギュレータと同様の「バースト・プルーフ」動作が得られます。

LT1170/LT1171/LT1172は3Vから60Vまでの電源電圧で動作し、消費電流はわずか6mAです。また、外部パワーデバイスなしで最大100Wの負荷電力を供給することができます。電流モード・スイッチング技術の利用により、優れたACおよびDCのロードおよびライン・レギュレーションを実現しています。

LT1170/LT1171/LT1172には、現在入手可能な非常に使いにくい低電力制御デバイスには見られない、多くの独自な機能があります。適応型アンチSATスイッチを使用することにより、効率を損なうことなく幅広い負荷電流の供給が可能です。外部から操作できるシャットダウン・モードでは、全消費電流を待機動作で標準50μAまで低減できます。


アプリケーション

  • ロジック電源： 5V、10A
  • 5Vロジック電源から±15Vオペアンプ電源
  • バッテリの昇圧コンバータ
  • パワー・インバータ(+から-)または(-から+)
  • 完全絶縁マルチ出力

    •
    LT1171
    100kHz、2.5A高効率スイッチング・レギュレータ

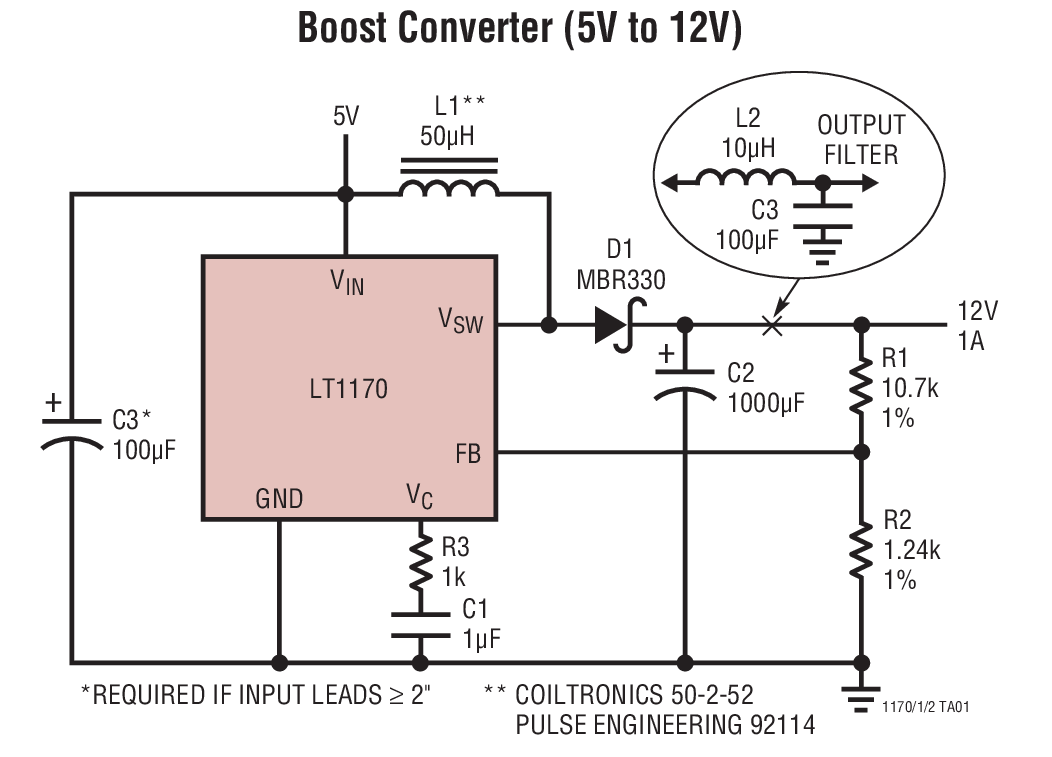

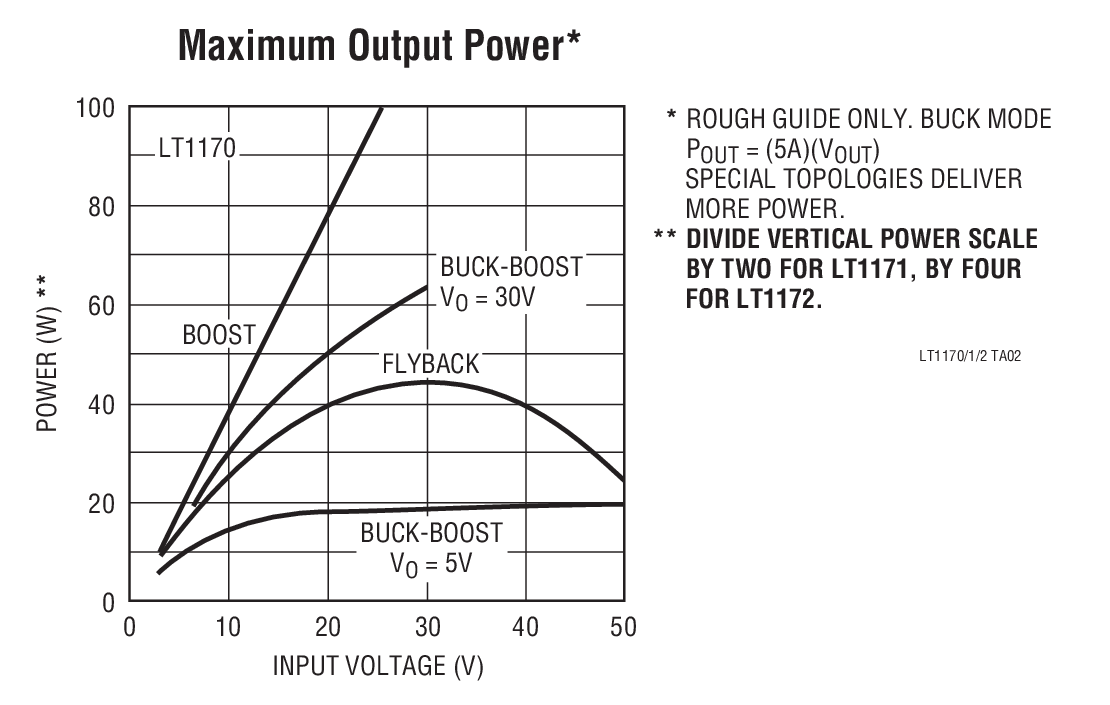

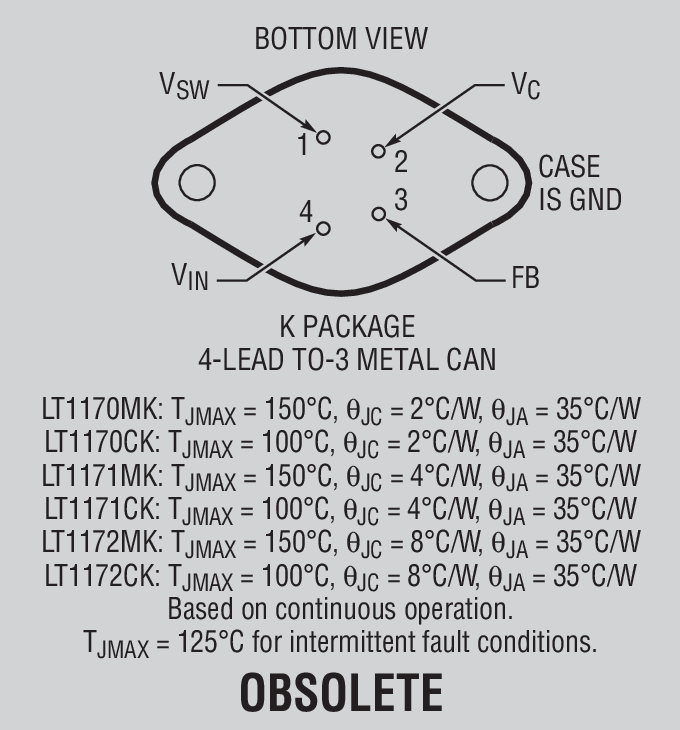

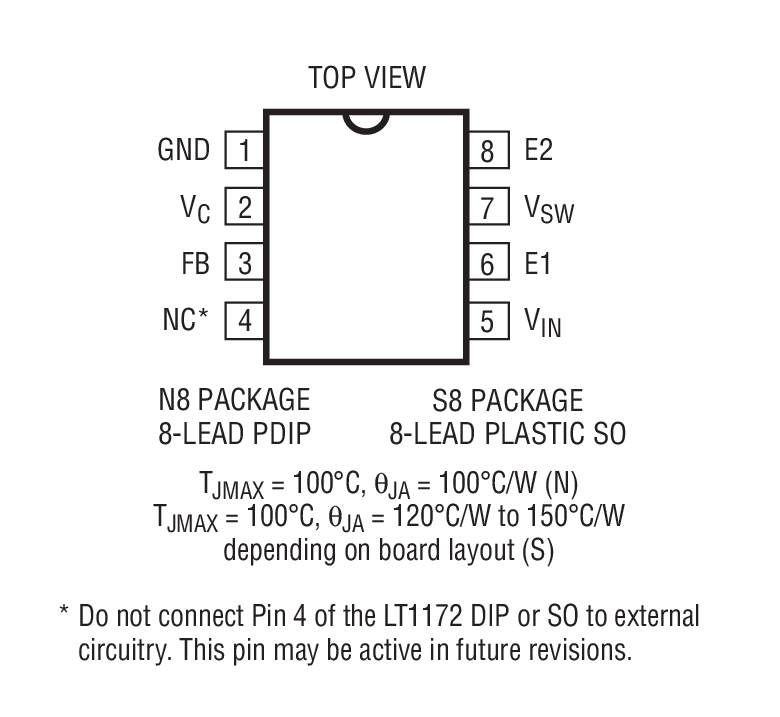

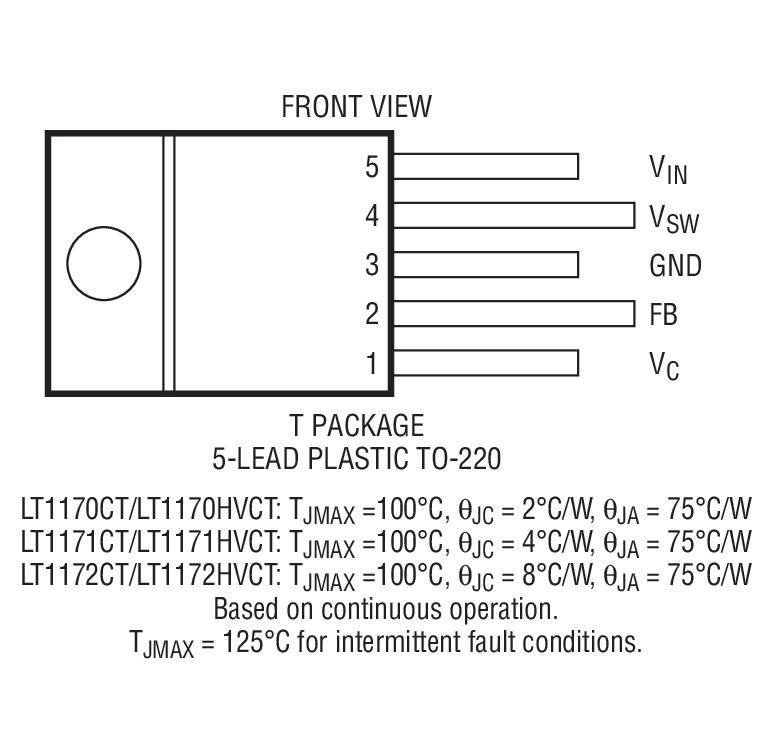

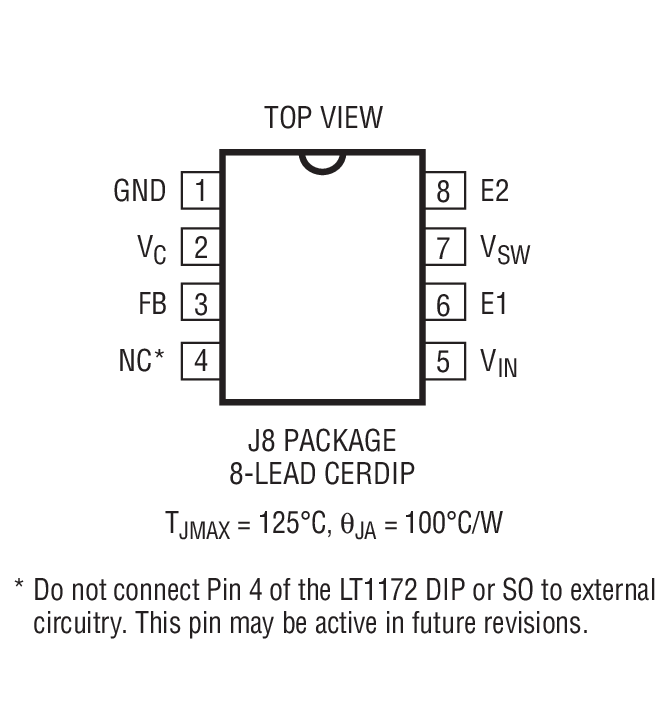

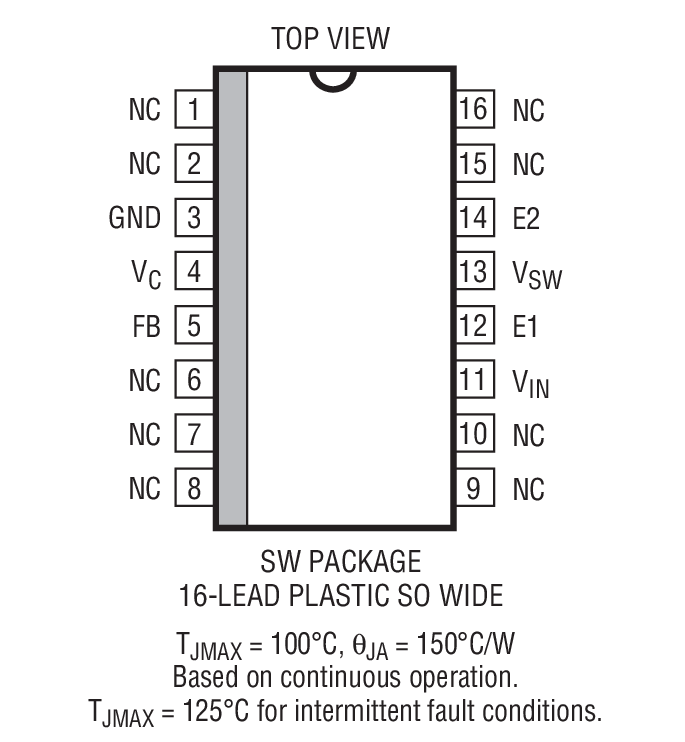

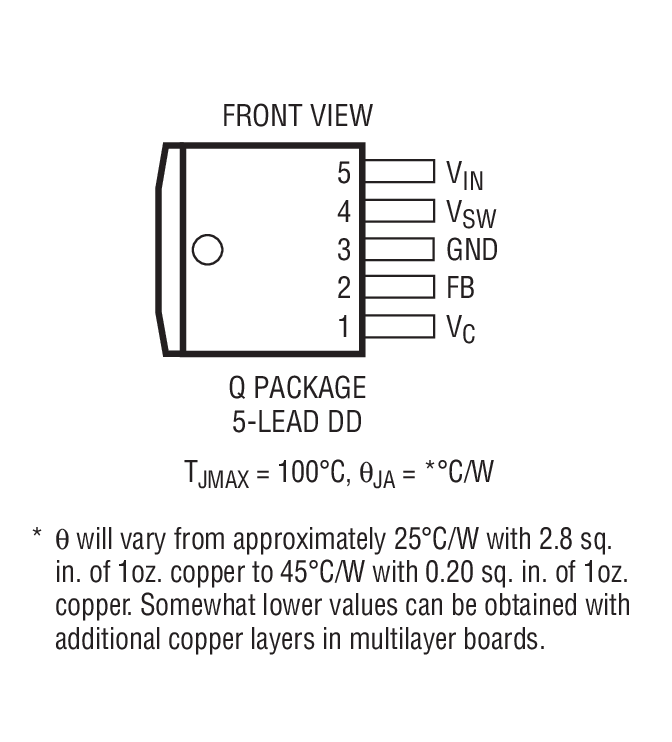

    Boost Converter (5V to 12V) Maximum Output Power* Product Package 1 Product Package 2 Product Package 3 Product Package 4 Product Package 5 Product Package 6
