LT1082: 1A High Voltage, Efficiency Switching Voltage Regulator Data Sheet8/30/2007PDF184K
製品概要
機能と利点
- 広い入力電圧範囲: 3V~75V
- 高いスイッチ電圧: 100V
- 低い静止電流: 4.5mA
- 内蔵スイッチ: 1A
- シャットダウン時消費電流: 120μA
- 完全なフローティング出力のための絶縁型フライバック・レギュレーション・モード
- 外部との同期動作が可能

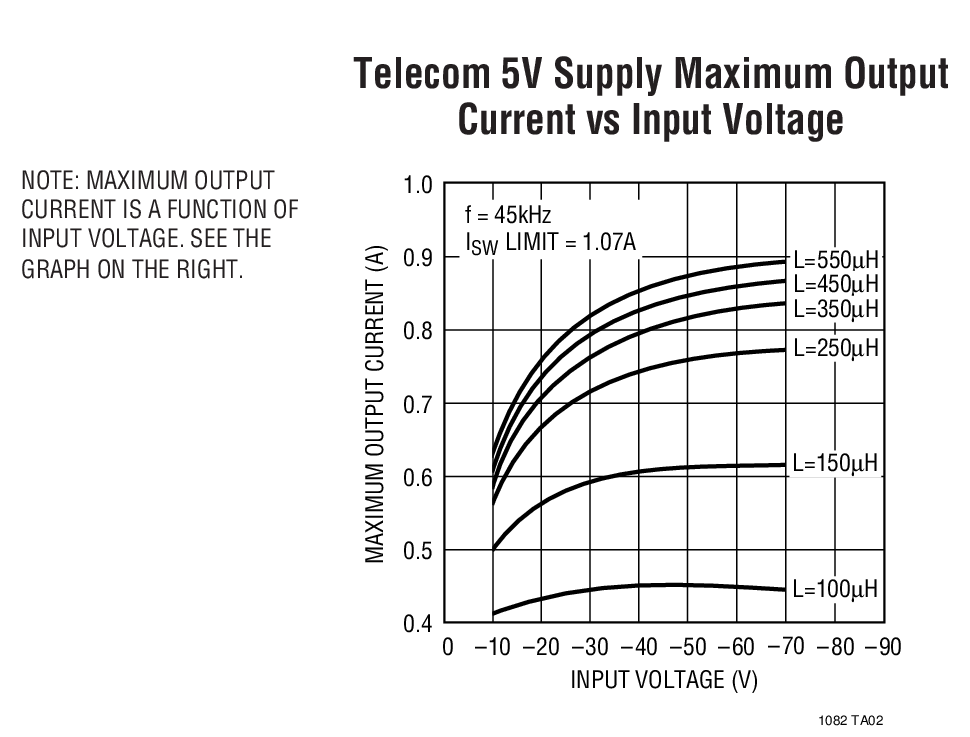

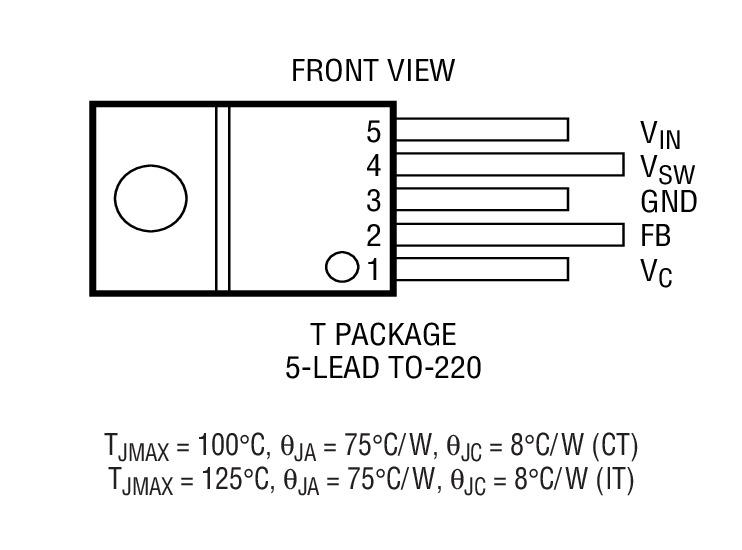

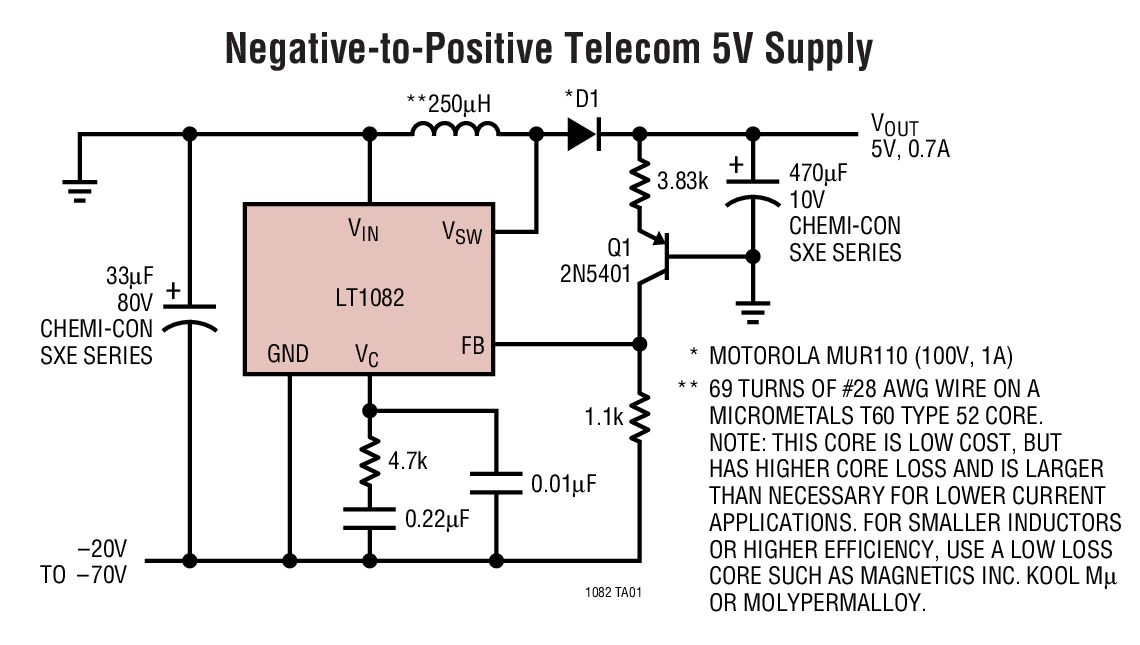

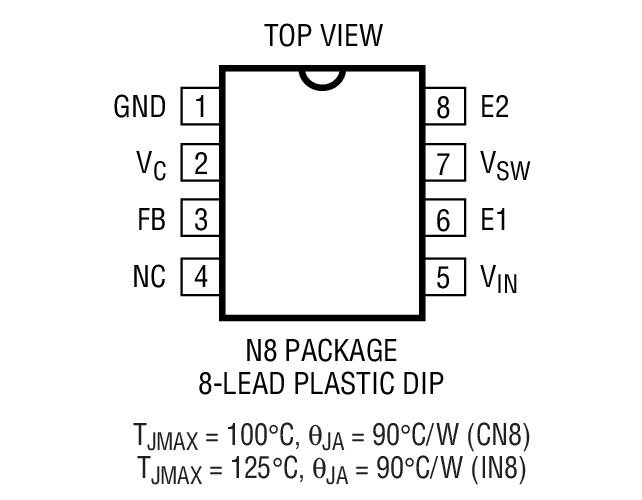

- ミニDIPおよびTO-220パッケージで供給可能
- LT1072と同じピン配置
製品概要
H(メタルキャン)、J(セラミック)、K(メタルキャン)パッケージではすでに廃品になっています。
LT1082はモノリシックの高電圧スイッチング・レギュレータです。降圧、昇圧、フライバック、フォーワード、およびインバーティングなどのすべてのスイッチング方式に対応できます。発振器、コントロール回路、および保護回路とともに、1Aの高効率スイッチを内蔵しています。
LT1082は3Vから75Vの電源電圧で動作し、スイッチ電圧は100Vまで対応できますが静止電流消費はわずか4.5mAです。外付けパワー・ディバイスなしで、最大20Wの負荷電力を供給できます。電流モード・スイッチング技術の利用により、優れたACおよびDCロード・レギュレーシヨン/ライン・レギュレーションを実現しています。
外部から操作できるシャットダウン・モードでは、全消費電流を待機動作で標準120μAまで低減できます。LT1082に組み込まれるオプションの「絶縁フライバック・レギュレーション・モード」を使って、オプトカプラや余分なトランス巻線を使用することなく、完全に絶縁されたレギュレーション出力を発生させることができます。
LT1082はユニークな高電圧の短絡保護回路を内蔵しています。FBピンが0.6Vにプルダウンされ、このピンからの出力電流が350μAになると、スイッチング周波数が60kHzから12kHzにシフトダウンされます。
LT1082は低電圧バージョンのLT1072とほぼ同等です。
アプリケーション
- -48Vからテレコム用5V電源@0.7A
- 15Vから90V電源@120mA
- LT1072(下記スペック参照)を使用した全ての応用
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R012 Reliability Data3/23/2018PDF31 K
-
AN79 - 30 Nanosecond Settling Time Measurement for a Precision Wideband Amplifier2/15/2011PDF609K
-
AN72 - A Seven-Nanosecond Comparator for Single Supply Operation8/20/2007PDF861K
-

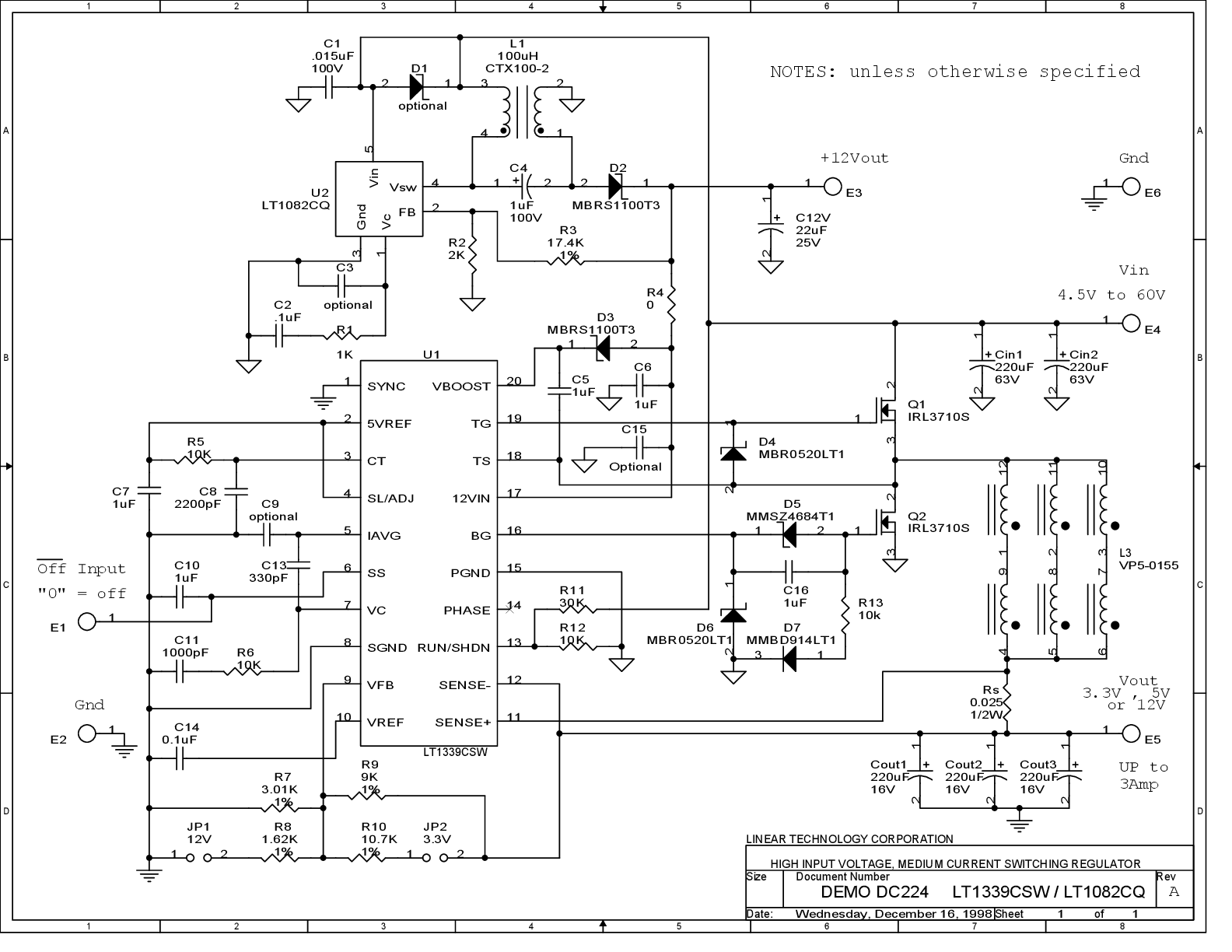

DC224A - Demo Manual9/24/2009PDF102K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LT1082CN8#PBF | 成分表 | 品質および信頼性 | 8-Lead PDIP (Narrow 0.3 Inch) | |

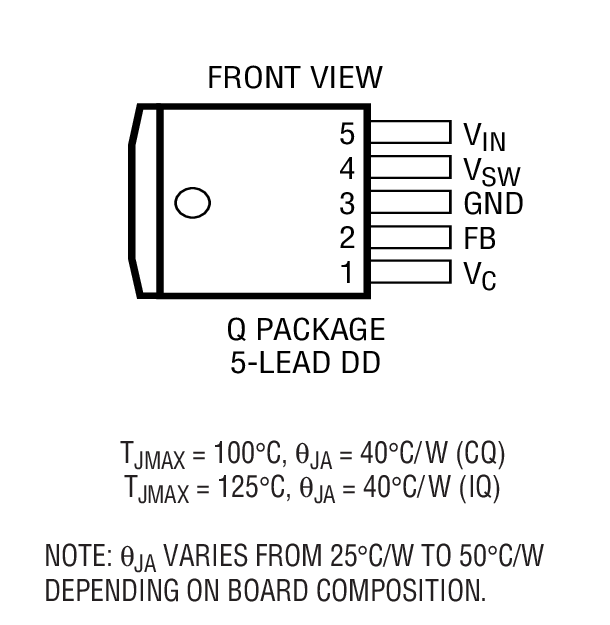

LT1082CQ#PBF | 成分表 | 品質および信頼性 | 5-Lead DD Pak | |
LT1082CQ#TRPBF | 成分表 | 品質および信頼性 | 5-Lead DD Pak | |
LT1082CT#06PBF | 成分表 | 品質および信頼性 | 5-Lead TO-220 (Flow 06) | |
LT1082CT#PBF | 成分表 | 品質および信頼性 | 5-Lead TO-220 | |
LT1082IN8#PBF | 成分表 | 品質および信頼性 | 8-Lead PDIP (Narrow 0.3 Inch) | |
LT1082IQ#PBF | 成分表 | 品質および信頼性 | 5-Lead DD Pak | |
LT1082IQ#TRPBF | 成分表 | 品質および信頼性 | 5-Lead DD Pak | |
LT1082IT#30PBF | 成分表 | 品質および信頼性 | 5-Lead TO-220 (Flow 30) | |
LT1082IT#PBF | 成分表 | 品質および信頼性 | 5-Lead TO-220 | |
Wafer Fabrication Data | R012 Reliability Data |
