製品概要
機能と利点
- 固定5V出力
- 2Aの内部・スイッチ
- 100kHzのスイッチング周波数
- 全温度範囲において2%の出力電圧許容差
- 大幅に改善されたダイナミック特性
- 低コストの5ピンおよび7ピン・パッケージを用意
- 無信号時電流がわずか9.5mA
- 60V入力まで動作可能
製品概要
LT1076-5はわずかな外付け部品で通常の動作が可能な2A固定5V出力のモノリシック・バイポーラ・スイッチング・レギュレータです。チップ上にはパワースイッチ、すべての発振器および制御回路、すべての電流制限部品、そして出力モニタが内蔵されています。そのトポロジーは従来型の正“バック”構成になっていますが、設計がいくつかが改良されたため、正/負コンバータや負ブースト・コンバータ、そしてフライバック・コンバータとして使用できます。LT1076-5はスイッチ出力がグランドより40V低く振幅できるように規定されているため、バック・モードではタップ付きインダクタで4Aの出力電流を取り出せます。
LT1076-5は帰還ループに真のアナログ・マルチプライヤを使用しています。このため、デバイスを入力電圧変化に瞬時に応答させ、ループ利得を入力電圧に関係なく設定することができます。その結果、レギュレータのダイナミック動作が、以前の設計に比べて大幅に改善されています。
LT1076-5はチップ上にパルス毎の電流制限機能を備えているため、出力が過負荷または短絡した場合でも、ほとんど破損することはありません。バック・コンバータとしての入力電圧範囲は8Vから60Vですが、セルフ・ブート機能を備えているため、反転およびブースト構成では5Vの低入力電圧も許容できます。
LT1076-5は低コスト、5リードのTO-220パッケージで供給され、プリセット周波数は100kHz、そして電流制限は2.6Aです。設計の詳細はアプリケーション・ノート44を参照してください。
アプリケーション
- 5V出力バック・コンバータ
- 5Vで4Aの出力容量を持つタップ付きインダクタ・バック・コンバータ
- 正/負コンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R117 Reliability Data3/23/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LT1076
LT1076-5
LT1076HV
おすすめ製品
LT1076-5 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT1076CQ-5#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead DD Pak | |
| LT1076CQ-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead DD Pak | |

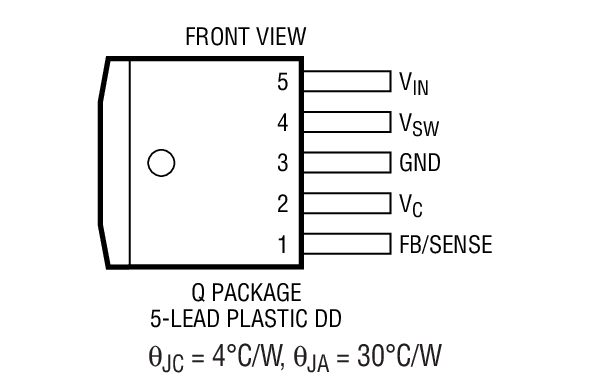

| LT1076CR-5#PBF | 材料宣誓書（MD） | 信頼性データ | 7-Lead DD Pak | |
| LT1076CR-5#TRPBF | 材料宣誓書（MD） | 信頼性データ | 7-Lead DD Pak | |

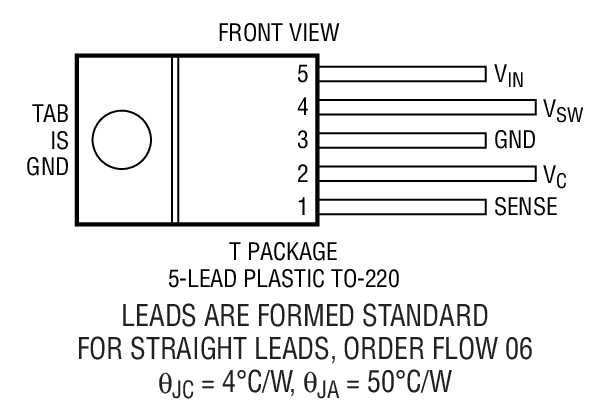

| LT1076CT-5#06PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 (Flow 06) | |
| LT1076CT-5#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |

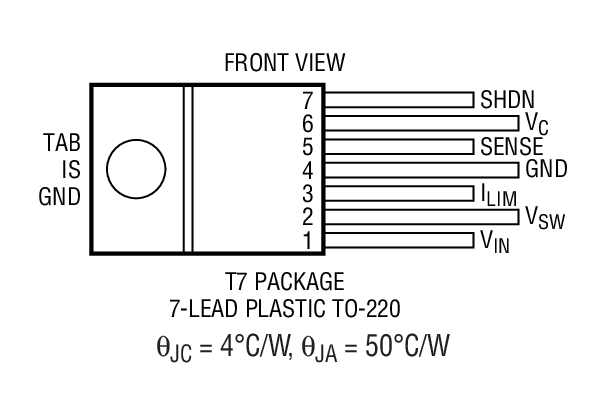

| LT1076CT7-5#PBF | 材料宣誓書（MD） | 信頼性データ | 7-Lead TO-220 | |
| LT1076HVCT-5#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| LT1076HVCT7-5#PBF | 材料宣誓書（MD） | 信頼性データ | 7-Lead TO-220 | |
| LT1076HVIT-5#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| LT1076IT-5#PBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TO-220 | |
| ウェハ・ファブリケーション・データ | R117 Reliability Data |
