HMC833 Data Sheet4/22/2015
製品概要
機能と利点
- RF帯域幅：25～6000MHz
- 最大位相ディテクタ・レート100MHz
- 超低位相ノイズ：代表的帯域内で−110dBc/Hz
- 性能指数（FOM）：−227dBc/Hz
- <180 fs RMSジッタ
- 24ビット・ステップ・サイズ、分解能3Hz（代表値）
- 精密周波数モード
- 組込みデジタル・セルフテスト
- 40ピン6×6mm SMTパッケージ：36mm2
製品概要
HMC833LP6GEは、低ノイズの広帯域フラクショナルNフェーズロック・ループ（PLL）です。基本周波数1500MHz～3000MHzの電圧制御発振器（VCO）とVCO出力分周器（1/2/4/6.../60/62分周）およびダブラーを内蔵し、25MHz～6000MHzの周波数を生成することができます。また、最大100MHzで使用できる内蔵位相ディテクタ（PD）とデルタ・シグマ変調器により、広いループ帯域幅で優れたスペクトル性能を実現します。HMC833LP6GEは、すべての周波数において業界をリードするノイズ性能とスプリアス性能をもち、遮断効果を抑え、レシーバ感度とトランスミッタのスペクトル純度を改善します。優れたノイズフロア（< −170dBc/Hz）をもつHMC833LP6GEは、RFミキサ用のLO、高周波データ・コンバータのクロック・ソース、超低スプリアス・アプリケーション用のチューナブル・リファレンス・ソースなど、さまざまなアプリケーションに最適なソースとなります。
HMC833LP6GEには、0～9dBのRF出力制御（3dBステップ）、出力ミュート機能があり、さらにデルタ・シグマ変調器の精密周波数モードによって周波数誤差0Hzで出力周波数を生成することもできます。
アプリケーション
- 携帯電話インフラストラクチャ
- マイクロ波無線
- WiMAX、WiFi
- 通信テスト機器
- CATV機器
- DDSの代替
- 防衛
- スプリアスフリー性能に必要なチューナブル・リファレンス・ソース
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

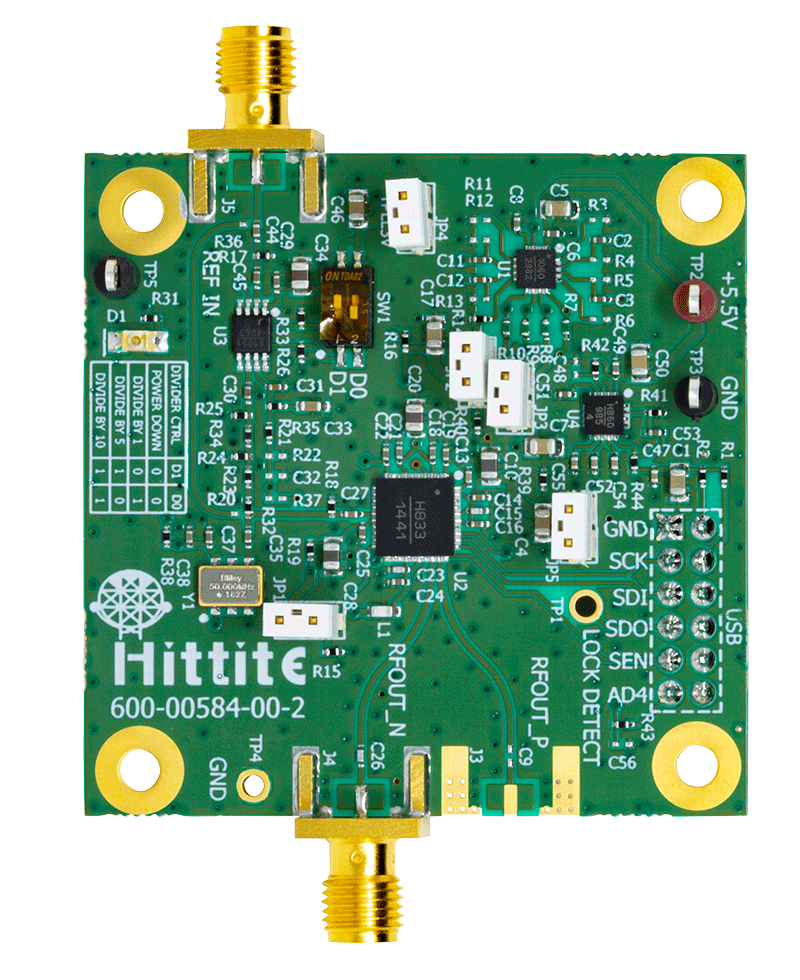

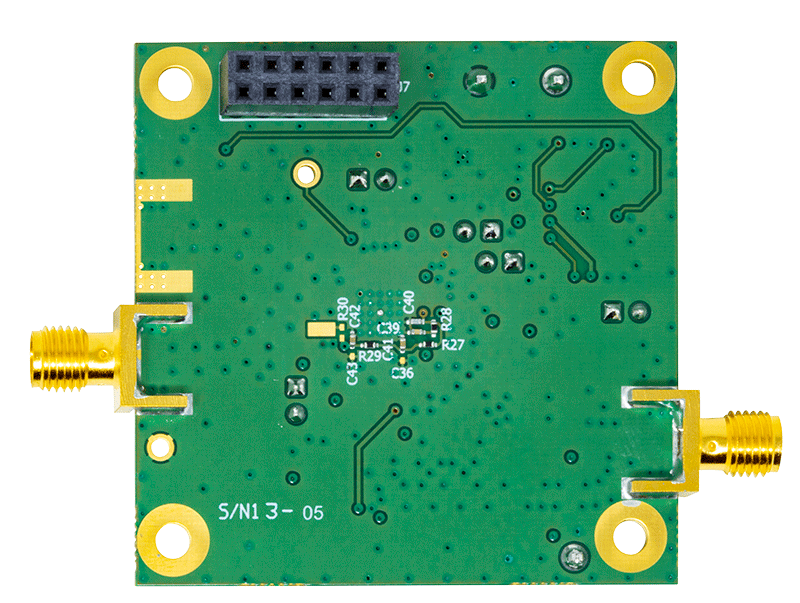

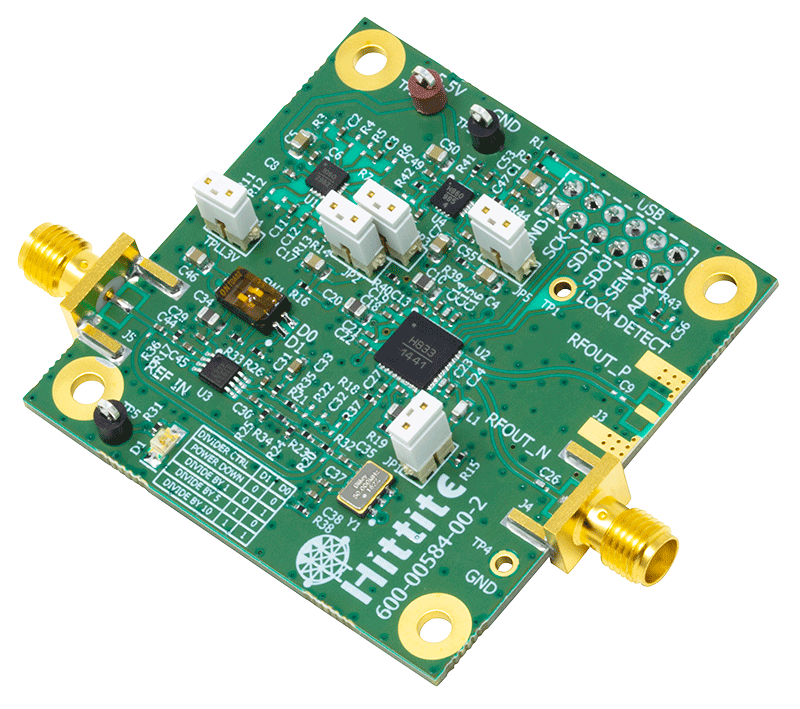

評価キット (1)
参考資料
-
PLL & PLLVCO Serial Programming Interface Mode Selection Application Note2/29/2016
-
Power-Up & Brown-Out Design Considerations for RF PLL+VCO Products Application Note2/29/2016
-
Wideband RF PLL+VCO and Clock Generation Products FAQs2/29/2016
-
Frequency Hopping with Hittite PLLVCOs Application Note2/29/2016
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
LP6 Tape and Reel Outline Dimensions3/22/2019
ツールおよびシミュレーション
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
HMC833 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC833LP6GE | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm w/ EP) | |
| HMC833LP6GETR | 材料宣誓書（MD） | 信頼性データ | 40-Lead QFN (6mm x 6mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
