製品概要

機能と利点

  • RF帯域幅:25~3000MHz
  • 最大位相ディテクタ・レート100MHz
  • 超低位相ノイズ:代表的帯域内で−110 dBc/Hz

  • 性能指数(FOM):−230 dBc/Hz、インテジャー・モード
  • 40ピン6×6mm SMTパッケージ:36mm2

製品概要

HMC830LP6GEは、低ノイズの広帯域フラクショナルNフェーズロック・ループ(PLL)です。基本周波数1500MHz~3000MHzの電圧制御発振器(VCO)とVCO出力分周器(1/2/4/6.../60/62分周)を内蔵し、25MHz~3000MHzの周波数を生成することができます。また、最大100MHzで使用できる内蔵位相ディテクタ(PD)とデルタ・シグマ変調器により、広いループ帯域幅で優れたスペクトル性能を実現します。

HMC830LP6GEは、すべての周波数において業界をリードするノイズ性能とスプリアス性能をもち、遮断効果を抑え、レシーバ感度とトランスミッタのスペクトル純度を改善します。HMC830LP6GEの優れた性能は、マルチチャンネル、マルチスタンダードの広帯域トランシーバに最適です。また、RFミキサ用のLO、高周波データ・コンバータのクロック・ソース、超低スプリアス・アプリケーション用のチューナブル・リファレンス・ソースとしても使用することができます。

HMC830LP6GEには、0~9dBのRF出力制御(3dBステップ)、出力ミュート機能があり、さらにデルタ・シグマ変調器の精密周波数モードによって周波数誤差0Hzで出力周波数を生成することもできます。

動作原理とレジスタ・マップについては、PLLs with Integrated VCOs - RF VCOs Operating Guide(VCO内蔵PLL - RF VCOオペレーティング・ガイド)をご覧ください。


アプリケーション

  • 携帯電話/4Gインフラストラクチャ
  • リピータおよびフェムトセル
  • 通信テスト機器
  • CATV機器
  • フェーズドアレイ・アプリケーション
  • 超高データレート無線
  • スプリアスフリー性能に必要なチューナブル・リファレンス・ソース

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

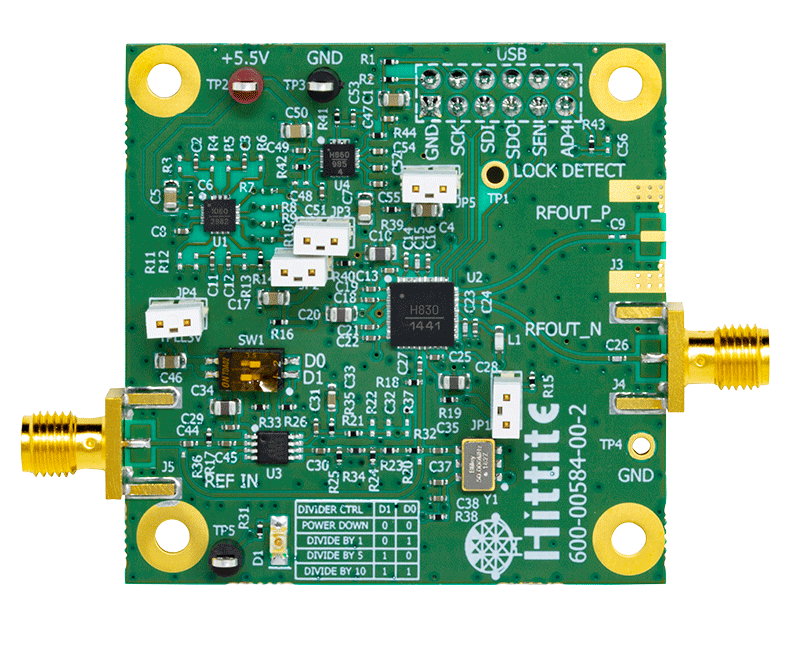

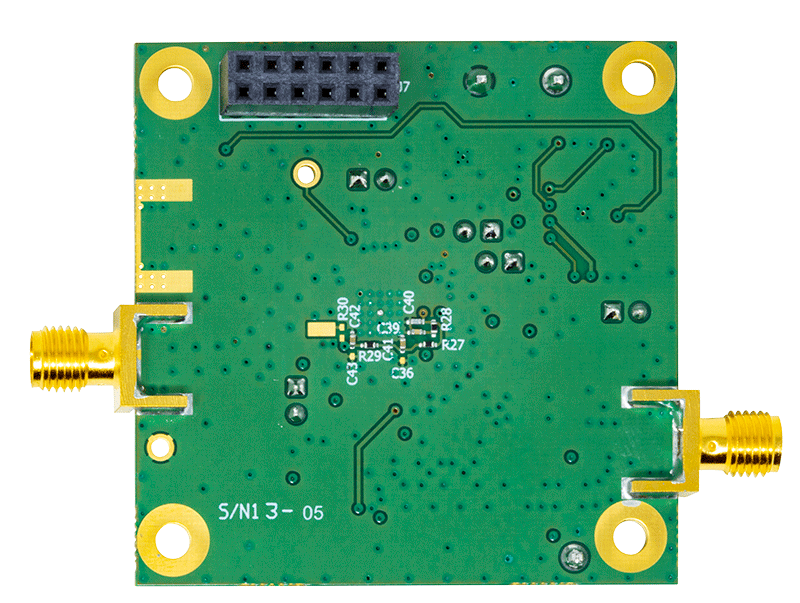

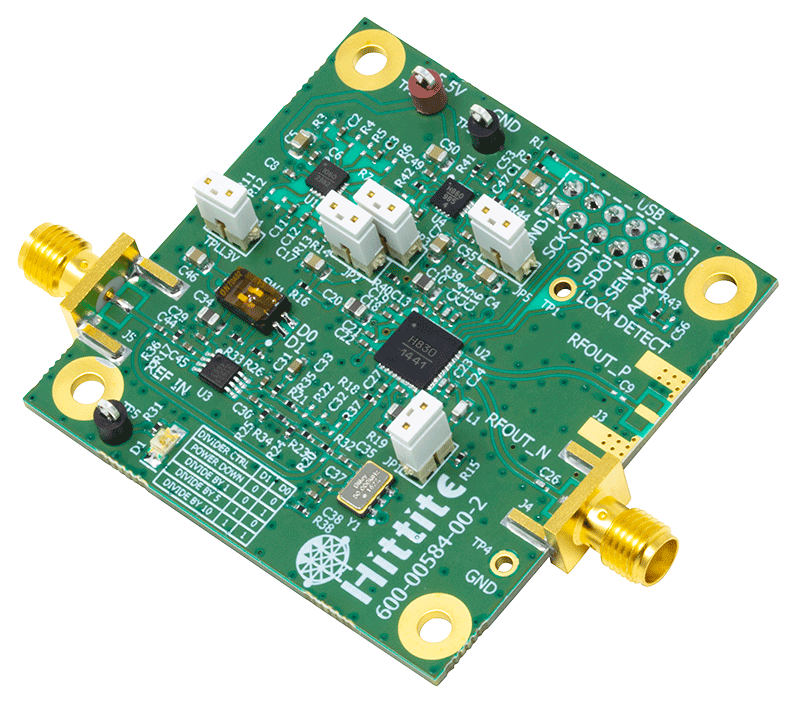

評価キット (1)
