HMC7891: 2 GHz to 18 GHz Limiting Amplifier Module Data Sheet (Rev. 0)4/1/2016PDF269 K
製品概要
機能と利点
- 高ゲイン: 47 dB
- P1dB 出力電力: 10 dBm
- 飽和出力電力（PSAT）: 13 dBm
- ダイナミック・レンジの制限: 40 dB（最小値）
- フィールド交換可能 SMA コネクタ
- 動作温度: -40 ℃ ～ +85 ℃
製品概要
HMC7891 は 47 dB の高ゲインで、 2 GHz ～ 18 GHz の帯域で動作するリミット・アンプです。このアンプは、−30 dBm ～ +10 dBm の入力電力範囲で 13 dBm の飽和出力電力を実現し、ダイナミック・レンジを 40 dB に制限します。
また、このアンプは飽和時の 3 次高調波出力レベルが大きいため、周波数 3 逓倍器として使用することもできます。入力駆動レベルが 10 dBm のときの、2 GHz ～ 6 GHz の入力信号の 3 次高調波レベルをプロットしたものを図 14 に示します。
内蔵の電圧レギュレータが適切なバイアス電圧を提供し、8 V ± 1 V の DC 単電源から 300 mA を引き出します。

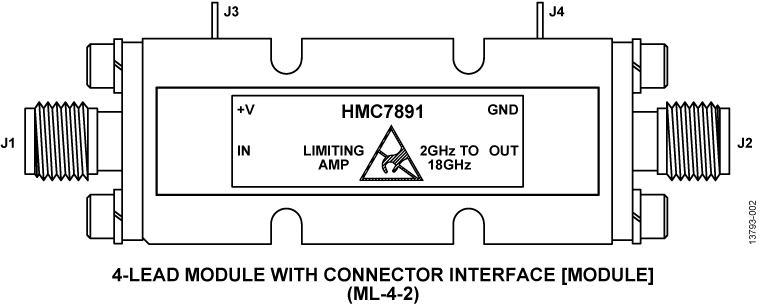

HMC7891 は、フィールド交換可能な SMA コネクタ付き、小型モジュラー・デザインのパッケージを採用しています。
アプリケーション
- テレコム･インフラストラクチャ
- 試験用計測器
- 電子戦
- 航空宇宙
- レーダー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
