HMC641ALC4
HMC641ALC4
Info: :
製造中
Info: :
製造中
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
特長
- 広帯域性能: DC ~ 20 GHz
- 高アイソレーション: 12 GHz で 42 dB
- 低挿入損失: 12 GHz で 2.1 dB
- 内蔵 2:4 TTL デコーダ
- 24 ピン 4 mm x 4 mm SMT パッケージ:
製品概要

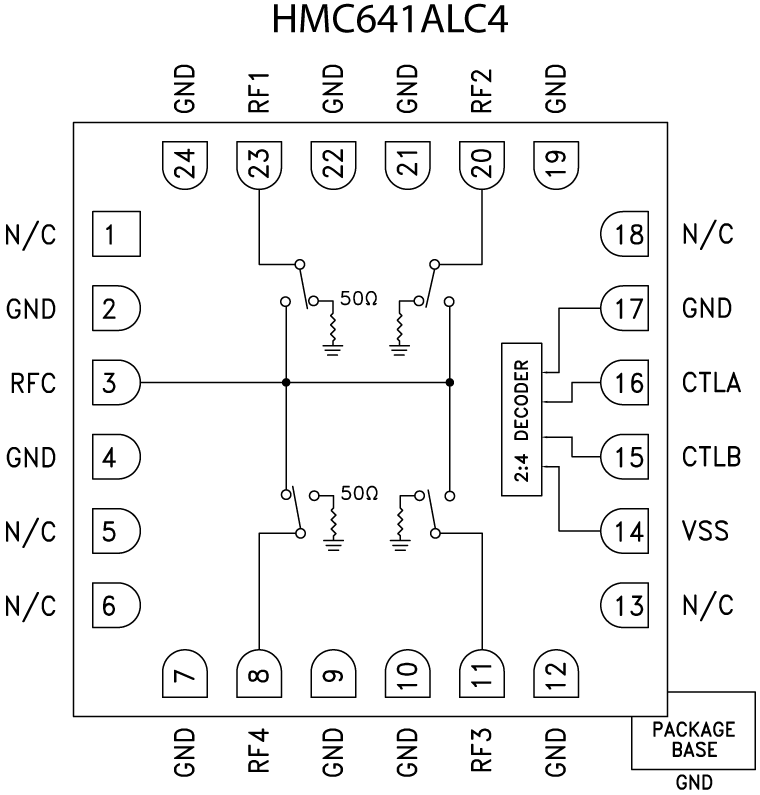

HMC641ALC4 は広帯域無反射型 GaAs pHEMT SP4T スイッチで、4 mm x 4 mm の小型セラミック・パッケージを採用しています。このスイッチは DC ~ 20 GHz で使うことができ、高アイソレーション、低挿入損失を実現し、絶縁ポートを内部で終端しています。また、このスイッチはバイナリ・デコーダ回路も内蔵しており、必要なロジック制御ライン数を 4 本から 2 本に減らします。HMC641ALC4 は 0 V/-5 V のロジックで制御され、スイッチング速度が高速で、消費する DC 電流はピン・ダイオード・ベースのソリューションよりはるかに小さな値です。
アプリケーション
- テレコム・インフラストラクチャ
- マイクロ波無線および VSAT
- 防衛および宇宙アプリケーション
- 試験用計測器
- SATCOM およびセンサー
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
1
データシート 1
参考資料 2
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC641ALC4 | 24-Lead LCC (4mm x 4mm w/ EP) |
|
|
HMC641ALC4TR | 24-Lead LCC (4mm x 4mm w/ EP) |
|
- HMC641ALC4
- ピン/パッケージ図
- 24-Lead LCC (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC641ALC4TR
- ピン/パッケージ図
- 24-Lead LCC (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
代替製品 2
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
100 MHz ~ 30 GHz、シリコン、SP4T スイッチ |
|
新規設計に推奨 |
9 kHz ~ 30 GHz、SP4T シリコン・スイッチ |
評価用キット 1
EVAL-HMC641A
HMC641A Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC641A.
資料
