製品概要

機能と利点

  • 高飽和出力電力(PSAT): 30 % の電力付加効率(PAE)で 36.5 dBm
  • 高出力 3 次インターセプト(IP3):44 dBm(代表値)
  • 高ゲイン: 28 dBm(代表値)
  • 高出力電力の 1 dB 圧縮ポイント(P1dB): 36 dBm(代表値)
  • 総電源電流: 2200 mA/7 V

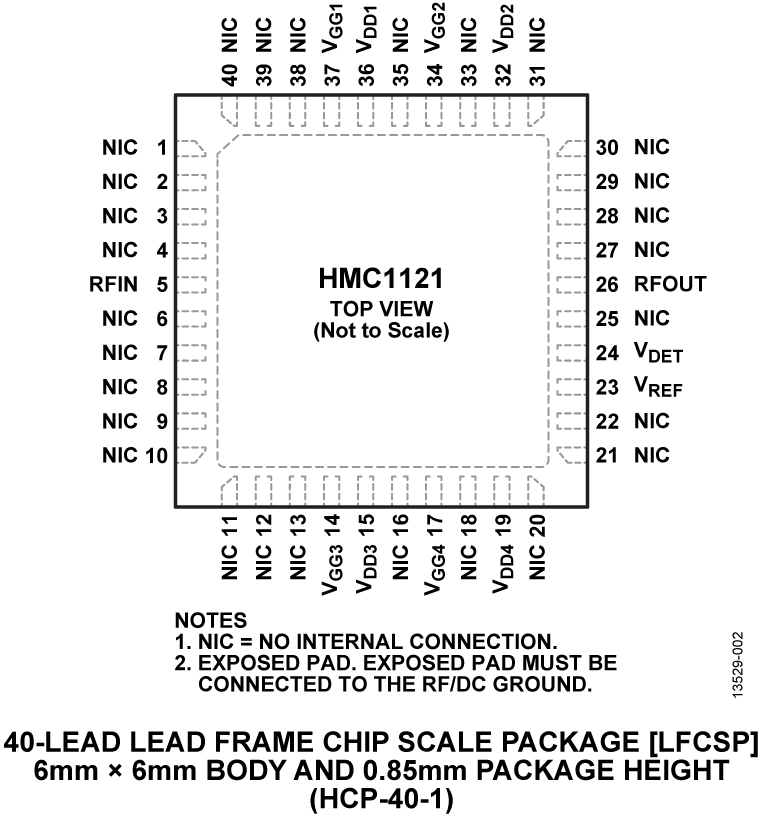

  • 40 ピン、6 mm × 6 mm LFCSP パッケージ: 36 mm2

製品概要

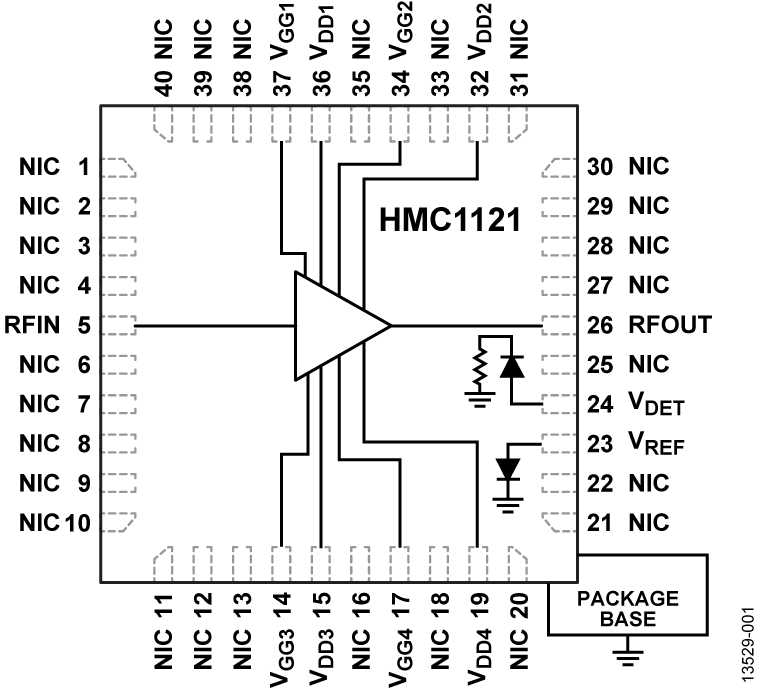

HMC1121 は、3 段構成、ガリウム・ヒ素(GaAs)、擬似格子整合型高電子移動度転送(pHEMT)、モノリシック・マイクロ波集積回路(MMIC)の 4 W パワー・アンプで、温度補償されたパワー・ディテクタを内蔵し、5.5 GHz ~ 8.5 GHz で動作します。HMC1121 は、7 V 電源電圧から 30 % の PAE で 28 dB のゲイン、44 dBm の出力 IP3、36.5 dBm の飽和出力電力を提供します。

HMC1121 は優れた直線性を示し、高容量のポイント to ポイントおよびポイント to マルチポイント無線システム向けに最適化されています。アンプの構成と高ゲインにより、このデバイスはアンテナの前の最終段の信号増幅に最適です。

高容量のアプリケーションのサポートに最適な HMC1121 は、40 ピン LFCSP パッケージを採用しています。

アプリケーション
  • ポイント to ポイント無線
  • ポイント to マルチポイント無線
  • 超小型地上局(VSAT)および衛星通信(SATCOM)
  • 防衛用電子戦(EW)および電子対抗手段(ECM)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

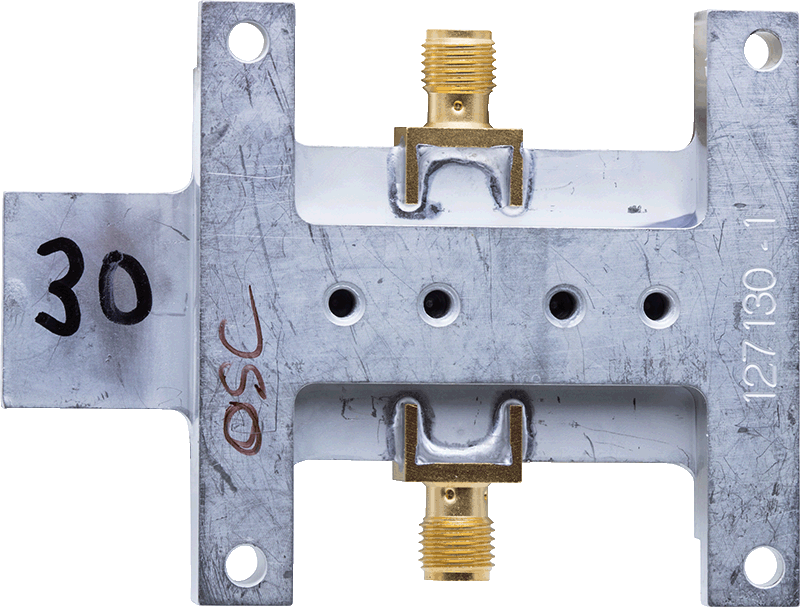

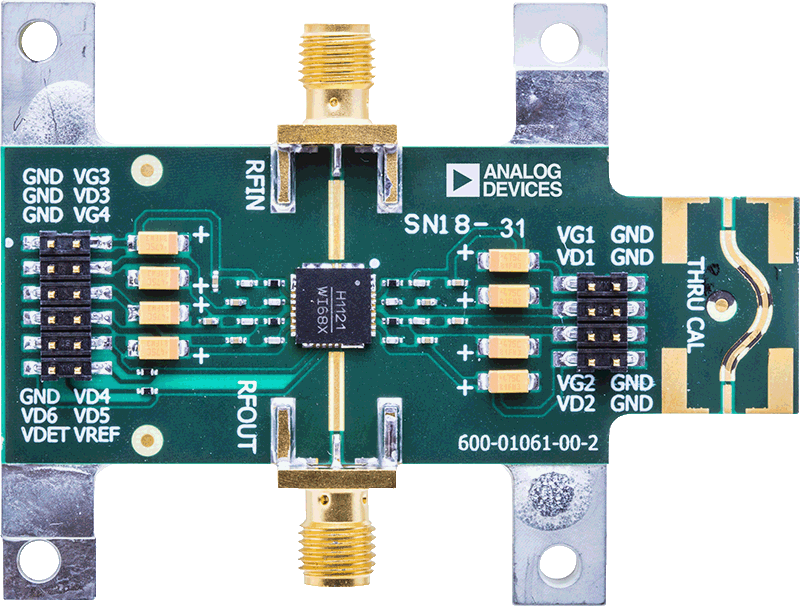

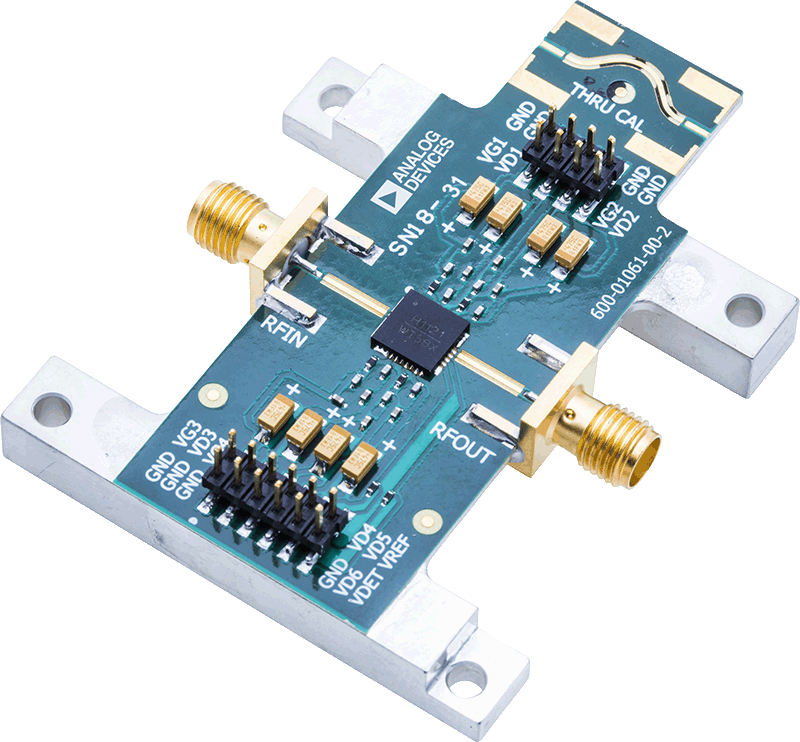

評価キット (1)

ツール

Sys-Parameters

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
