製品概要

機能と利点

  • 小ステップサイズアプリケーション用の3つのプログラマブル抵抗器(オームおよびサブオーム)
  • 抵抗器設定は不揮発性
  • 16バイトの不揮発性ユーザメモリ(EEPROM)
  • I²C対応のシリアルインタフェース
  • 最大8つのデバイスを同一のI²Cバス上にマルチドロップ可能
  • 低消費電力
  • 広い動作電圧:2.7V~5.5V
  • 動作温度範囲:-40℃~+85℃

製品概要

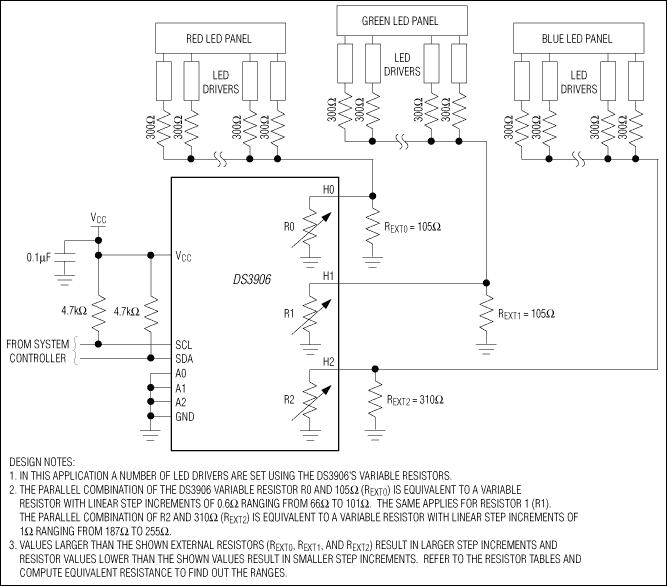

DS3906は、低抵抗、小ステップサイズアプリケーション用に設計されています。この製品は、固定外付け抵抗器と並列に使用される場合、オーム、およびサブオームのステップサイズが可能な3つの不揮発性(NV)、低温度係数、可変ディジタル抵抗器を内蔵しています。DS3906の3つの抵抗器はすべて、外付け抵抗器と対にされた場合、リニアな等価抵抗を持つように適切に選択される擬似対数応答を持つ64ポジション(およびハイZ状態)を備えています(フルデータシート1ページの図参照)。また、DS3906は、抵抗器のほかにI²C対応シリアルインタフェースを通じて制御される16バイトのユーザ用EEPROMも内蔵しています。3つのアドレス端子によって、最大8個のDS3906が同一のI²Cバス上に配置可能です。

DS3906は出荷時にカスタマイズして、ユーザの要件に応じてさまざまな伝達関数を備えることができます。詳細については、にお問い合わせください(英語のみの対応)。

アプリケーション

  • LEDディスプレイパネル用、低抵抗、高解像度ドライバ制御
  • 低抵抗、高解像度計測制御
