DS2432

SHA-1エンジン内蔵、1Kb保護1-Wire EEPROM

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 256ビットの4ページにパテーションした1128ビットの5V EEPROMメモリ、64ビットの書き込み専用のシークレット、および最大5つの汎用読込み/書込みレジスタ
  • 160ビットのMAC (Message Authentication Codes)を計算しシークレットを生成するオンチップの512ビットISO/IEC 10118-3 SHA-1エンジン
  • 書込みアクセスには、シークレットの知識、および認証として160ビットMACの計算および伝送能力が必要
  • シークレットおよびデータメモリは書込み保護(すべてまたはページ0のみ)またはEPROMエミュレーションモード(ページ1、「0に書込み」)に移行可能
  • 同一製品がないので完全な追跡を保証する固有の、出荷時にレーザ書き込みされた、試験済みの64ビットの登録番号
  • 他の1-Wire®ネット製品との互換性を確保するマルチドロップコントローラ内蔵
  • 単一データ端子への制御、アドレス、データおよび電力を削減
  • マイクロプロセッサの単一ポート端子へ直接接続、および最大15.3kbpsで通信
  • 通信速度を最大90.9kbpsまで上げるオーバドライブモード
  • 低コスト6ピンTSOC表面実装パッケージ、または半田バンプUCSP™パッケージ
  • 広い電圧範囲(2.8V~5.25V)で読込みおよび書込み(-40℃~+85℃)
製品概要
show more Icon

DS2432は、1024ビットのEEPROM、64ビットのシークレット、8バイトのレジスタ/制御ページと、最大5つのユーザ読込み/書込みバイト、512ビットのSHA-1エンジン、およびフル機能1-Wireインタフェースを、シングルチップに組み合わせています。各DS2432はそれ自体の64ビットROM登録番号を備え出荷時にチップにレーザ書き込みされており、完全な追跡を行うための固有の識別が保証されています。データは1-Wireプロトコルを経由しシリアル伝送され、単一データリードとグランドリターンのみ必要です。DS2432は、メインメモリ、レジスタページに書き込む際または新しいシークレットをインストールする際にバッファとして機能するスクラッチパッドと呼ばれる追加のメモリ領域も備えています。データは最初スクラッチパッドに書き込まれ、そこから読み返し可能です。データが検証されると、DS2432が整合する160ビットMACを受信した場合コピースクラッチパッドコマンドはデータをその最終メモリ位置に伝送します。MACの計算にはデバイスの登録番号を含むDS2432に保存されたシークレットと追加データが含まれます。MACを提供せずに新しいシークレットのみロード可能です。メモリページを読み込んだり、新しいシークレットをロードする代わりに計算を行う際に、160ビットのMAC (Message Authentication Codes)を計算するためにSHA-1エンジンを作動することも可能です。DS2432のアプリケーションには知的財産のセキュリティ、消耗品のアフターマーケット管理、およびテーパプルーフデータキャリアなどがあります。

アプリケーション

  • デバイス認証
  • IEEE 1451.4センサーTEDS
  • インク/トナーカートリッジ
  • 医療用センサー
  • PCBの識別
  • 電話局交換機の自己設定、ワイヤレス基地局、PBX、または他のモジュラベースのラックシステム
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2432P+
  • HTML
  • HTML
DS2432P+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

DS2432P+

製造中

DS2432P+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

DS2432P+

製造中

DS2432P+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

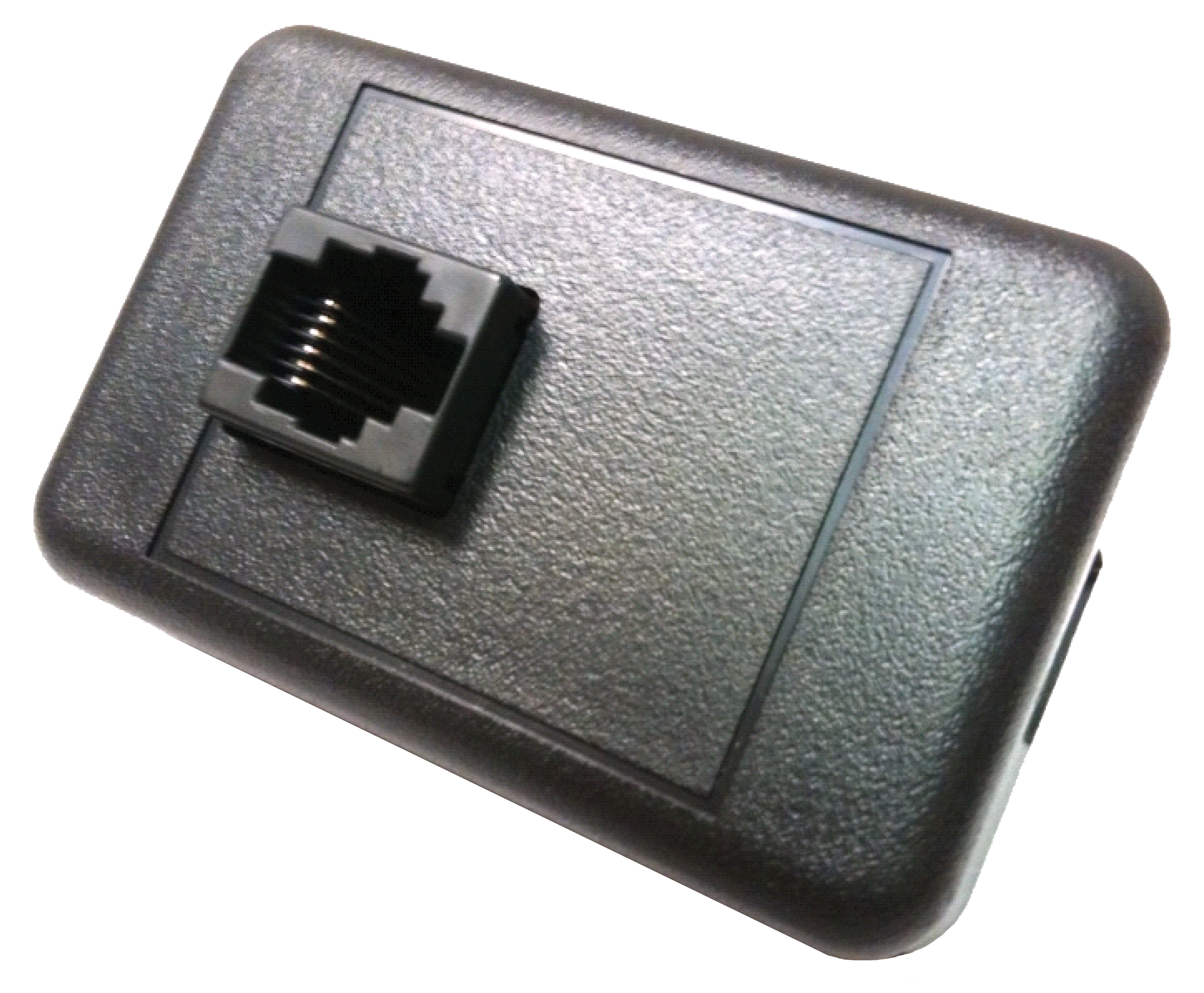

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

zoom

DS9481R-3C7

USB-1-Wire/iButton 3.3Vアダプタ

USB-1-Wire/iButton 3.3Vアダプタ

機能と利点

  • Windows® 7、Windows Vista®、およびWindows XP®オペレーティングシステム用のド ライバサポート
  • ProlificのPL-2303HXD USB-UARTブリッジICの使用によって、仮想PC COMポートとしてエミュレート
  • DS2480B 1-Wireラインドライバ機能をエミュレート
  • 外部電源を使用せずに1-Wire OTP/EPROMプログラミングを提供(OWに12V、PULSEに7V)
  • 1-Wire/iButtonデバイスに対する3.3V読取り/書込み動作
  • DS9120ソケットアダプタなどの標準接続アクセサリ用のRJ11インタフェース
  • 標準およびオーバードライブ1-Wire通信をサポート
  • 3.3Vへのストロングプルアップを提供
  • USB 2.0規格に完全準拠
  • Windows XP認定ロゴドライバ

製品の詳細

DS9481Rは、1-Wireデバイスとの容易なPC接続用のUSB-1-Wireアダプタです。このアダプタは、RJ11コネクタに3.3VデータI/Oレベルをサポートするすべての1-WireおよびiButtonデバイスと通信するための信号を供給します。また、このアダプタは1-Wire/iButton EEPROMとワンタイムプログラマブル(OTP)/EPROMデバイスをプログラムするためのサポートとシグナリングも提供します。完全なハードウェアソリューションを提供するために、DS9481RはソケットアダプタのDS9120とともに使用して、1-Wireスレーブデバイス用の1-Wire PCプログラマを容易に作成することができます(詳細についてはお問い合わせください)。iButton用の等価スレーブハードウェアソリューションはDS1402D-DR8です。

DS9090K

1-Wireデバイスの評価キットRev B4

zoom

DS9090K

1-Wireデバイスの評価キットRev B4

1-Wireデバイスの評価キットRev B4

機能と利点

評価キット内容
  • 1-Wireデバイスの評価ボード:PCB 1個
  • RJ11オス-RJ11メスケーブル7フィート:1個
  • RJ11付きマキシム1-Wire USBアダプタDS9490R#:1個
  • 64ビットシリコンシリアル番号(3ピンTO92)マキシムDS2401+:1個
  • 1-Wireデュアルアドレス指定可能なスイッチおよび1kb EPROMメモリ(6ピンTSOC)マキシムDS2406P+:1個
  • 1-Wireデュアルチャネルアドレス指定可能なスイッチ(6ピンTSOC)マキシムDS2413P+:1個
  • 1024ビット1-Wire EEPROM (3ピンTO92)マキシムDS2431+:1個
  • 4Kb 1-Wire EEPROM (3ピンPR-35)マキシムDS2433+:1個
  • 4096ビットアドレス指定可能な1-Wire EEPROM、(EVキットに) PIO付き、マキシムDS28E04S-100+:1個
  • 20Kb 1-Wire EEPROM (3ピンTO92)マキシムDS28EC20+:1個
  • ジャンパリング用11個の2ピンシャントのパッケージ:1個

製品の詳細

DS9090Kは、PCという使いやすい環境で1-Wire®製品の評価と動作を行うのに必要なハードウェアとソフトウェアを提供します。すべての1-Wire EEPROM、EPROM、およびROMデバイスはDS9090Kで読み込み可能です。メモリまたはPIO/スイッチを備えたすべての1-Wireデバイスは1-Wire EPROMデバイス*を除いてDS9090Kで書込みすることができます。このようにエンジニアは可能性のある設計目的またはサポート最終製品の開発用に1-Wireチップを評価することができます。キット動作にはホストPCが必要です。デモ用ソフトウェアはOneWireViewer (Java™プログラム)から成っています。32ビットおよび64ビットWindows®オペレーティングシステム用にOneWireViewerは1-Wireドライバインストールパッケージの一部となっています。その他のオペレーティングシステムについてはOneWireViewerのオンラインバージョンをご参照ください。
