DS3690

3.3V 26チャネル、3ステート可能、伝送ゲート

すべて表示 showmore-icon

より高密度のSRAMで要求される業界で最も高密度の伝送ゲート

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 26の双方向チャネル
  • 短い伝搬遅延:10ns未満(typ)
  • 高速オン/オフ時間:20ns未満(typ)
  • 電源:2.7V~3.6V
  • 広い温度範囲:-55℃~+85℃
  • TQFNパッケージ(5mm x 11mm x 0.8mm)
製品概要
show more Icon

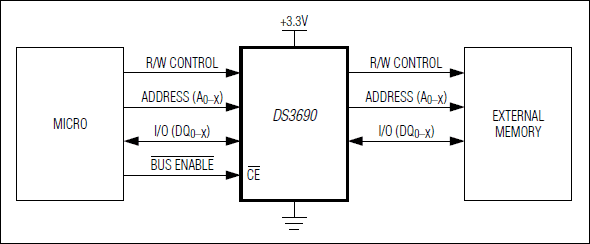

DS3690は、26チャネルの3ステート可能な伝送ゲートであり、デバイスのイネーブル時のトランスペアレントなディジタル信号伝送、およびディセーブル時の高速ゲートバス絶縁用に設計されています。26の独立したチャネルはそれぞれ、入力、出力、またはI/O信号アプリケーションに使用可能で、標準的な信号伝搬遅延は10nsを下回ります。ロジック制御入力を使用し、すべてのチャネルはバス伝送用に同時にイネーブルにすることも、ハイインピーダンス状態を強制してバス上の重要構成部品を絶縁することもできます。

DS3690は、3.3V (typ)の単一電源で動作し、省スペースで鉛フリーの56ピンTQFNパッケージで提供されます。

アプリケーション

  • 暗号プロセッサ
  • ゲーム
  • 産業用制御および監視
  • ロッテリ端末
  • PINパッド
  • POS端末
