DS2781

1セルまたは2セルスタンドアロン残量ゲージIC

すべて表示 showmore-icon

1セルまたは2セルアプリケーション用、高精度なバッテリ残容量の読取り向け、完全残量ゲージIC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$4.96
機能
  • 高精度の電圧、温度、および電流測定システム
  • 1セルまたは2セルアプリケーションで動作
  • 高精度の温度安定内部時間基準
  • クーロンカウント、放電レート、温度、およびバッテリセル特性から推定される絶対および相対容量
  • ローバッテリ状態の高精度の警報
  • クーロンカウントおよび予測寿命を不揮発性(NV) EEPROMに自動バックアップ
  • 利得および温度係数の較正によって低コストの検出抵抗の使用が可能
  • 24バイトのパラメータEEPROM
  • 16バイトのユーザEEPROM
  • 固有のIDおよびマルチドロップ1-Wire®インタフェース
  • 小型8ピンTSSOPおよび10ピンTDFN (3mm x 4mm)パッケージは、薄型角型電池を使用するバッテリパックに容易に組込み可能
製品概要
show more Icon

DS2781は生産中ですが、新規プロジェクト用にはModelGauge m5 MAX17215残量ゲージを推奨しています。

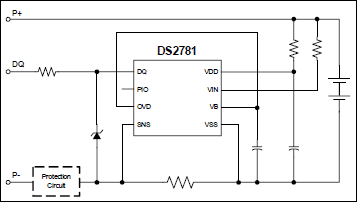

DS2781は再充電可能なリチウムイオンバッテリやリチウムイオンポリマバッテリの電圧、温度、および電流を測定し、その残容量を推定します。計算で用いられるセルスタック特性およびアプリケーションパラメータは、内蔵EEPROMに保存されます。現在の温度、放電レート、蓄積電荷、およびアプリケーションパラメータによって取り出すことができる電荷量の控えめな推定値が残容量レジスタによって通知されます。容量の推定値は、ミリアンペア時間で表した残量値と全体のパーセント値で通知されます。

アプリケーション

  • 民生用双方向無線
  • デジタルビデオカメラ
  • 産業用PDAおよびハンドヘルドPCデータ端末
  • 携帯GPSナビゲーションシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$4.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2781E+
  • HTML
  • HTML
DS2781E+T&R
  • HTML
  • HTML
DS2781G+
  • HTML
  • HTML
DS2781G+T&R
  • HTML
  • HTML
DS2781G-A2+T&R
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS2781EVKIT

DS2781の評価キット

zoom

DS2781EVKIT

DS2781の評価キット

DS2781の評価キット

機能と利点

  • スタンドアロン残量ゲージのDS2781の以下の性能を検証:
    • Li+ (リチウムイオン)セルの残容量の推定
    • 電圧測定
    • 電流測定
    • 電流積算
    • 温度測定
    • 情報保存
    • 識別
  • Windows® XP以下のオペレーティングシステムで動作するPCのUSBポートにインタフェース

製品の詳細

DS2781の評価キット(EVキット)は、スタンドアロン残量ゲージのDS2781の性能評価、ソフトウェア開発、およびプロトタイプ作成を容易にします。この評価ボードは、USBポートアダプタのDS9123OとRJ-11ケーブル接続によってPCとインタフェースします。

DS2781のEVキット評価ソフトウェアを使って、ユーザはDS2781のすべての機能を完全に制御することができます。個別の制御タブによって、ユーザは、すべてのEEPROMおよびRAMメモリ領域、全制御レジスタ、および全監視対象パラメータのリアルタイムの更新にアクセスすることができます。また、ソフトウェアは、セルを経時監視するデータログ機能も内蔵しています。

この評価ボード回路は、DS2781に高精度なパラメータ測定を提供するように設計されています。キットのデモボードは、今後の改善によって変更されます。
