DS2756

プログラム可能なサスペンドモード付き、高精度バッテリ残量ゲージ

すべて表示 showmore-icon

温度、電圧、電流、総電流、不揮発性データストレージの、低電力かつ高精度な測定をパッケージに組み込むことで、正確に残容量を見積もるために必要なハードウェアの重要コンポーネントを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.22
機能
  • プログラマブルなサスペンドモード
  • 高精度な電流積算
    • 2% ±4µV (±64mVの入力範囲)
    • 2% ±200µA (±3.2Aの範囲、20mΩの検出抵抗使用)
  • 電流測定
    • 9ビットスナップショット測定
    • 12ビット平均値(88msごとに更新)
    • 15ビット平均値(2.8sごとに更新)
  • 電圧測定
    • 9ビットスナップショット測定
    • 10ビット平均値(4msごとに更新)
  • 温度測定
    • 10ビット(0.125℃分解能)
  • スナップショットモードによって瞬時電力測定を実現
  • 積算電流や温度がプログラマブルな制限値を上回ると、ホストに警告通知
  • ロック可能な96バイトのEEPROM
  • 8バイトの汎用SRAM
  • 標準またはオーバドライブタイミングの、固有の64ビットアドレス付きダラス1-Wireインタフェース
  • サイズが3mmの8ピンTSSOPパッケージによって薄型プリズムリチウムイオン(Li+)およびリチウムイオン(Li+)/ポリマ電池の側面に取り付け可能

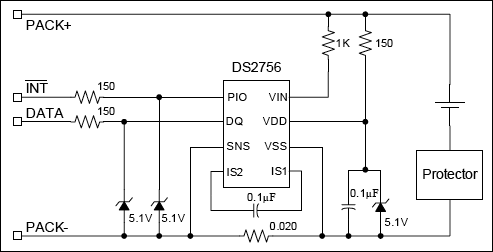

製品概要
show more Icon

DS2756は生産中ですが、新規プロジェクト用にはModelGauge m5 MAX17201残量ゲージを推奨しています。

高精度バッテリ残量ゲージのDS2756は、コスト重視のスペースが制約された1セルリチウムイオン(Li+)/ポリマバッテリパックアプリケーションに対応するデータ収集および情報保存デバイスです。DS2756は、3.0mm x 4.4mmの8ピンTSSOPパッケージの小型実装面積に、不揮発性(NV)データストレージだけでなく、温度、電圧、電流、および電流積算に対する低電力で高精度の測定を集積化することによって、残容量を高精度で予測するのに必要とする主要なハードウェアコンポーネントを装備しています。

DS2756によって、1-Wire®インタフェースを通じてホストシステムがステータスおよび制御レジスタ、計測レジスタ、および汎用データストレージに読取り/書込みアクセスすることができます。各デバイスは出荷時設定済みの固有の64ビットのネットワークアドレスを備え、このアドレスによってホストシステムが各デバイスを個別にアドレス指定することができ、マルチバッテリ動作がサポートされます。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2756E+
  • HTML
  • HTML
DS2756E+T&R
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS2756EVKIT

DS2756の評価キット

zoom

DS2756EVKIT

DS2756の評価キット

DS2756の評価キット

機能と利点

  • 高精度バッテリ残量ゲージDS2756の性能を検証:
    • 設定可能なサスペンドモード
    • 温度測定
    • 電圧測定
    • 電流測定
    • 電流および電圧スナップショットモード
    • 電流積算
    • 温度および積算電流アラーム
    • 情報保存
    • 識別
  • Windows XP®以下で動作するPCのUSBポートにインタフェース

製品の詳細

DS2756の評価キット(EVキット)は、高精度バッテリ残量ゲージのDS2756の性能評価、ソフトウェア開発、およびプロトタイプ作成を容易にします。この評価ボードは、USBアダプタのDS9123OとRJ-11ケーブル接続によってPCとインタフェースします。

DS2756のEVキット評価ソフトウェアを使って、ユーザはDS2756のすべての機能を完全に制御することができます。個別の制御タブによって、ユーザは、すべてのEEPROMおよびRAMメモリ領域、全制御レジスタ、および全監視対象パラメータのリアルタイムの更新にアクセスすることができます。また、ソフトウェアは、セルを経時監視するデータロギング機能、および特定のセル特性に基づく残容量の計算を向上させる残量ゲージアルゴリズムも内蔵しています。

この評価ボード回路は、DS2756に高精度なパラメータ測定を提供し、DS2756をESD損傷から保護するように設計されています。キットのデモボードは、今後の改善によって変更されます。デモボード回路の詳細については、マキシムのウェブサイトjapan.maximintegrated.comを参照してください。
