DS2438

スマートバッテリモニタ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.05
特長
  • 独自の1-Wireインタフェースによって通信に必要なポートピンはわずか1つ
  • 固有の64ビットシリアルナンバをバッテリパックに使用
  • バッテリ温度のオンチップ検出により、サーミスタを排除
  • オンボードA/Dコンバータによりバッテリ電圧監視、充電終了時点と放電終了時点の判断
  • 電流アキュムレータにより、残量の計測を簡素化
  • 2進形式の経過時間計
  • 40バイト不揮発性ユーザメモリによる、バッテリ固有データの保存
  • 動作温度:-40℃~+85℃
製品概要
show more Icon

DS2438は生産中ですが、新規プロジェクト用にはModelGauge m5 MAX17215残量ゲージを推奨しています。

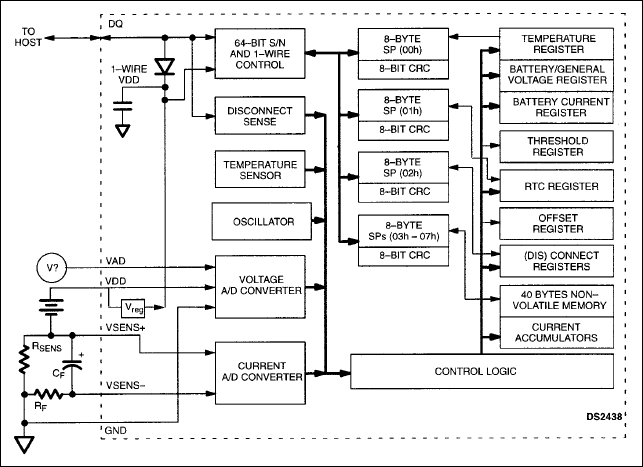

スマートバッテリモニタのDS2438は、バッテリパックに搭載する価値のあるいくつもの機能を備えています。それは固有のシリアルナンバによるバッテリパックのタグ表示方法、バッテリパック内にサーミスタを必要としないダイレクトディジタル変換温度センサ、バッテリの電圧と電流を測定するA/Dコンバータ、バッテリに出入りする全電流の現在総量を記録する電流アキュムレータ、経過時間計、およびバッテリ構成物質、バッテリ容量、充電方式、製造日などの重要パラメータ保存用40バイト不揮発性EEPROMメモリなどです。DS2438との情報送受信には、1-Wire®インタフェースが使われるので、中央マイクロプロセッサからDS2438に1本の配線(およびグランド)を接続するだけで済みます。つまり、バッテリパックに必要な出力コネクタは、バッテリ電源用、グランド用、1-Wireインタフェース用の3個のみです。

各DS2438は固有のシリコンシリアルナンバを備えているので、同一の1-Wireバス上に複数のDS2438が存在しても構いません。これにより、システム内で複数のバッテリパックを同時に充電または使用することができます。

スマートバッテリモニタのアプリケーションには、ポータブルコンピュータ、携帯/セルラ電話、リアルタイムでバッテリ性能の監視がきわめて重要な携帯計測用バッテリパックがあります。DS2438は、ホストシステム内でマイクロコントローラとともに使用すると、バッテリ構成物質に関係なく、完全なスマートバッテリパックを得ることができます。特別なバッテリ構成物質と容量のカスタマイズは、マイクロコントローラとDS2438 (EEPROM)にプログラムされたコードで行われます。設計者がバッテリパックの構成物質を変更したい場合はソフトウェアを変更するだけで済みます。

アプリケーション

  • 携帯電話
  • デジタルスチルカメラ
  • デジタルビデオカメラ
  • パームトップ、ハンディターミナル(バーコードを含む)
  • ペン入力パームトップ、PDA、およびオーガナイザ
  • スマートバッテリパック/充電器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.05

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS2438AZ+
  • HTML
  • HTML
DS2438AZ+T&R
  • HTML
  • HTML
DS2438Z+
  • HTML
  • HTML
DS2438Z+T&R
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

ASSEMBLY

DS2438AZ+

製造中

DS2438AZ+T&R

製造中

DS2438Z+

製造中

DS2438Z+T&R

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS2438AZ+

製造中

DS2438AZ+T&R

製造中

DS2438Z+

製造中

DS2438Z+T&R

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DS2438EVKIT

スマートバッテリモニタの評価キット

zoom

DS2438EVKIT

スマートバッテリモニタの評価キット

スマートバッテリモニタの評価キット

機能と利点

  • Demonstrates the Capabilities of the DS2438 Smart Battery Monitor, Including:
    • Temperature Measurement
    • Voltage Measurement
    • Current Measurement
    • Current Accumulation
    • Elapsed Time
    • Information Storage
    • Identification
  • Provides Small-Volume DS2438 Programming Support
  • Interfaces to the USB Port of a PC Running Windows XP® or Older Operating System

製品の詳細

アプリケーション

  • 携帯電話
  • デジタルスチルカメラ
  • デジタルビデオカメラ
  • パームトップ、ハンディターミナル(バーコードを含む)
  • ペン入力パームトップ、PDA、およびオーガナイザ
  • スマートバッテリパック/充電器
