DS1921G

Thermochron iButtonデバイス

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$28.86
特長
  • 高精度、全機能内蔵デジタル温度ロガーによって温度データの収集および電子的な温度記録の配布を簡素化
    • 精度:±1℃ (-30℃~+70℃) (精度の仕様については「Electrical Characteristics (電気的特性)」を参照)
    • デジタルサーモメーターによって温度を0.5℃単位で測定
    • 内蔵のリアルタイムクロック(RTC)およびタイマーの精度:±2分/月 (0℃~+45℃)
    • ユーザー設定可能な間隔(1分~255分)で、自動ウェイクアップおよび温度測定
    • 2kBのデータログメモリに連続温度測定値を記録
    • 2.0℃の分解能で長期間温度ヒストグラム記録
    • 設定可能な高温と低温のアラームトリップポイント
    • トリップポイント規定範囲逸脱時、最大24回のタイムスタンプと持続時間記録
    • NISTトレーサブルチャンバ内で個別に較正済み
    • EN12830規格に準拠
    • 512バイトの汎用バッテリバックアップSRAM
  • 過酷な環境に耐える堅牢な構造
    • 耐水性筐体(IP56)またはDS9107 iButtonカプセル内に設置した場合は防水性(3気圧防水の要件を上回る性能)
    • CE、FCC、およびUL913認定
  • 簡素なシリアルポートによってほとんどのマイクロコントローラと接続して迅速なデータ転送が可能
    • 1-Wireプロトコルを使用して1つのデジタル信号によって最大15.4kbps (標準速度)または最大125kbps (オーバードライブモード)でホストと通信
製品概要
show more Icon

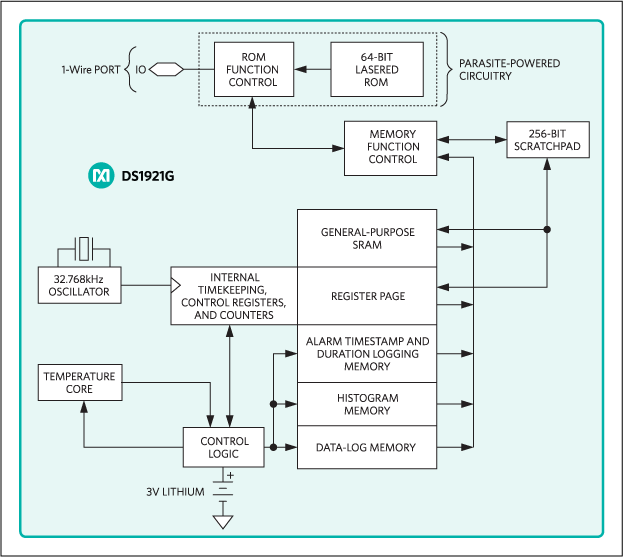

Thermochron® iButton®デバイス(DS1921G)は、温度を測定し、保護メモリセクションにその結果を記録する堅牢な自立式システムです。記録は、温度値の直接保存およびヒストグラムの両形式でユーザ定義の間隔で実行されます。1分~255分の範囲の等間隔で測定された最大2048個の温度値を保管することができます。ヒストグラムは、分解能2.0℃で63個のデータビンを備えています。温度がユーザ設定の範囲を超える場合、DS1921Gはその発生時刻、許容範囲外温度の継続時間、および温度過昇または過冷であったかどうかも記録します。512バイトのバッテリバックアップSRAMが追加されているため、DS1921Gに関連する事項の情報を保管することができます。データは1-Wire®プロトコルを通じてシリアル転送されます。これには単一データ線とグランドリターンのみが必要です。各DS1921Gには、完全なトレーサビリティを保証する、電気的に読取り可能な固有の64ビット登録番号が出荷時にレーザ書込みされます。堅牢なステンレススチールパッケージは、ほこり、湿気、および衝撃などの環境障害に対して高い耐性があります。アクセサリを使うと、コンテナ、パレット、およびバッグなどあらゆる対象物にDS1921Gを取り付けることができます。

アプリケーション

  • コールドチェーン、食品安全、および医薬品の温度ロギング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$28.86

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS1921G-F5#
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 5, 2020

- 1923

ASSEMBLY

DS1921G-F5#

製造中

9 17, 2019

- 1995

ASSEMBLY

DS1921G-F5#

製造中

10 14, 2016

- 1597

ASSEMBLY

DS1921G-F5#

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 5, 2020

- 1923

arrow down

ASSEMBLY

DS1921G-F5#

製造中

9 17, 2019

- 1995

arrow down

ASSEMBLY

DS1921G-F5#

製造中

10 14, 2016

- 1597

arrow down

ASSEMBLY

DS1921G-F5#

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

DS1921K

Thermochron iButtonスタータキット

zoom

DS1921K

Thermochron iButtonスタータキット

Thermochron iButtonスタータキット

機能と利点

  • Starter Kit to evaluate the DS1921 Thermochron iButton temperature recording device with a Microsoft Windows-based PC
  • Easy Setup with USB Adapter
  • Free download of 1-Wire drivers and OneWireViewer Demonstration Software
  • Compatible with other Thermochron iButton devices DS1922L, DS1922T, DS1922E, DS1923 (not included)
