DS9107

iButtonカプセル

すべて表示 showmore-icon

蒸気、水、アルコール、およびその他の液体からiButtonデータロガーを保護

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$39.30
製品概要
show more Icon

iButton®カプセルは、温度ロガーのiButton (DS1921およびDS1922シリーズ)を湿気、溶剤、および圧力から保護する機構エンクロージャです。このデバイスは、iButton内部へのIP68保護を提供します(アプリケーションノート4126 「iButtonデータロガーとカプセルのIP (Ingress Protection)規格の理解」を参照)。この保護レベルは「耐水3 ATM」規格を超えます。

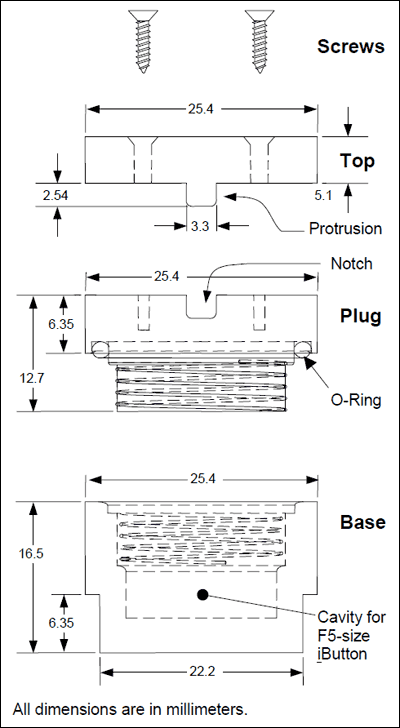

DS9107は、F5 iButton用のキャビティ付き下部、エンクロージャを密封するOリング付きのスクリューインプラグ、およびiButtonカプセルをケーブルに取り付けるための2個のステンレススチールのネジ付き上部で構成され、液体内の各種レベルでの温度の測定などを行います。ケーブルはプラグの切り欠き内に挿入され、そこで、ケーブルは上部の対応する突起によって保持されます。

下部、プラグ、および上部は、ポリフェニレンサルファイド(PPS)製です。この材料は、その機械的特性(長期および短期の高温露出中に安定状態を維持)、固有の耐燃性、および優れた耐化学性(蒸気、強塩基、燃料、および酸に対して不活性)のため選択されています。PPSは200℃以下ではほぼ不溶性ですが、塩素化炭化水素によって腐食する場合があります。シリコーンOリングは、PPSの化学的特性と温度に適合します。また、日光、オゾン、酸素、および紫外線に対する耐性も備えています。ネジの化学安定性は、PPSとシリコーンの化学安定性を損いません。

アプリケーション

  • オートクレーブ滅菌
  • 飲料製造の監視
  • 科学研究
  • 海水温のプロファイリング
